中間ダクト更新工事 三菱電機V-15ZMC6 設置例

こんにちは、今回は三菱電機製の中間ダクト設置工事例をご紹介致します。
今回の案件は弊社HPよりご依頼頂きました、有難うございました。

現状ですが、既設中間ダクトはNational製FY-18DZ1が取付されています。
中間ダクトの真下に点検口が設置されていますが、天井裏のクリアランスが無く、
現在の状態では脱着が困難です。
05
34
16



そこで今回は、既設450口の点検口を600口の点検口に拡張する施工を致します。
また点検口を600口にすることによって、天井の強度が下がる恐れが有るので、
拡張後は天井裏下地の補強工事も行いました。
31
39
38


続いて既設機器を取外します。
今回設置する中間ダクトは三菱電機製V-15ZMC6です。
Panasonicでも後継機種があるのですが、寸法的に取付が困難ですので
今回はこちらのモデルを選定しました、風量もほぼ同等です。
49
32
13


既設機器は4点吊りですが今回機器は2点吊りです、当然取付寸法は違うので
アンカーの打ち直しが発生しますが、現場は集合住宅ですのでアンカー打ちは避け、
金物を使って既設ボルト位置を再利用致します。
34



新しい機器を取り付けます。
試運転をし、各吸込み箇所で確認します。
18


点検口を戻し作業完了となります。
ご覧の通り綺麗に収まりました。
20


中間ダクトタイプで換気するシステムはまだまだ多く存在します。
「吸込みが弱くなった、本体から異音がする」等の症状が御座いましたら
一度弊社にご相談下さいませ。

お見積りは無料で御座います。お気軽に御連絡下さいませ。

有限会社小川冷熱電機工業 03-3995-0135
http://www.ogawa-reinetsu.com/index.html

ワイヤレス防犯カメラ工事

こんにちは、今回はワイヤレスタイプの防犯カメラ工事例をご紹介致します。
こちらの案件は弊社HPよりご依頼頂きました、有難うございました。

防犯カメラ工事ですので詳細なご説明は出来ませんので、大まかな流れだけご紹介致します。
まずは設置場所の選定から始めます、監視したい範囲ががきちんと映るかモニターしながら
カメラを設置します。
12
04


カメラ位置が決まったら電源工事です、ワイヤレスタイプですので室内にケーブルを
引き込む作業はありません、電源配線のみ必要となります。
VE管を使い施工致します。
19


電源をカメラに繋いで、室内側にDVRを設置します。
DVRにて詳細なカメラ設定をします。
ワイヤレスカメラの場合wifiの感度が懸念ですが、こちらのお客様宅は
RC造にも関わらず、wifiの感度は良好です。
44
04


以上簡単ではありますが、ワイヤレス防犯カメラ工事のご紹介でした。

本格的な防犯システムをご希望の場合は有線タイプをお勧め致しますが、
建物に穴を空けたくない、外にDVRを設置する場所が無い、取り敢えず
簡単で安価に防犯カメラを設置したい・・・等のご希望の場合は
ワイヤレスタイプをお勧めしております。ワイヤレスタイプはwifiの感度が重要ですが、
最近のカメラはかなり高性能になっております。

ワイヤレス防犯カメラをご希望の場合は事前にDVRまでのwifi感度等の調査を致します
ので、設置可能かどうかは事前に把握出来ます。

お見積り現地調査は無料で御座います。お気軽に御連絡下さいませ。

有限会社小川冷熱電機工業 03-3995-0135
http://www.ogawa-reinetsu.com/index.html

マルチエアコンのシングル化工事&窒素ブロー作業

こんにちは、今回はルームエアコンマルチタイプをシングル化する工事をご紹介致します。

現状ですが、事務所に2台のマルチタイプエアコンが設置されています。
こちらを1台にシングル化する作業となります。
24
51

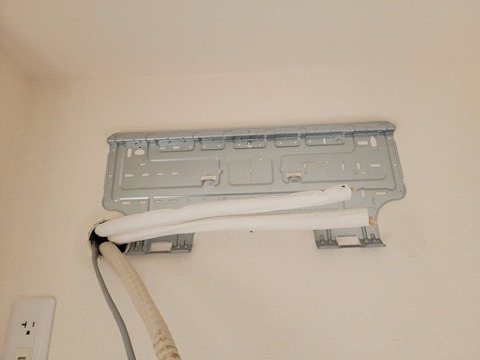

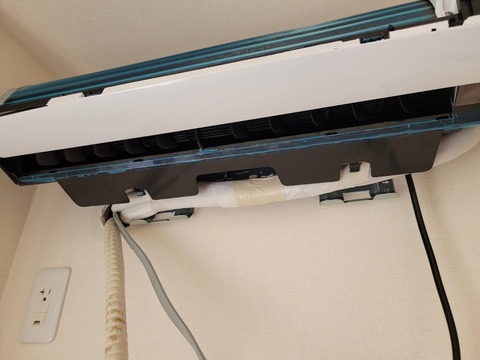

それでは作業開始です、まずは既設機器の撤去からです。
該当の部屋はフロア中央にあり、配管等は壁を挟んで裏側にスリムダクトを使用して
施工してありました。
16
30
56
21

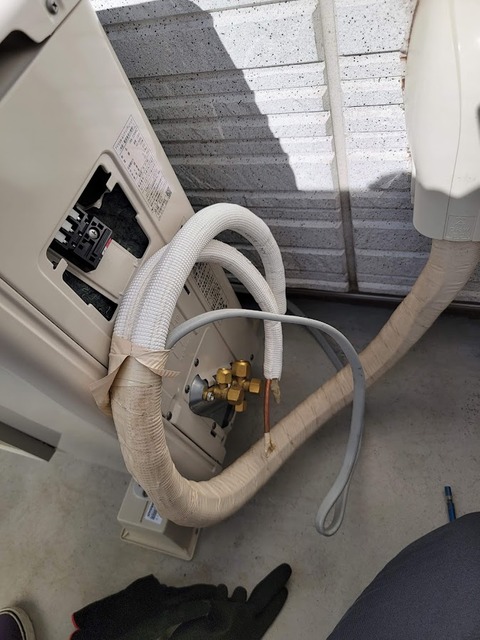

室外機には既設2系統の配管がきていますが、該当の室内機の配管を再利用致します。
27
21


また、既設エアコンはポンプダウン不可な状態な為、配管内に窒素ブローをかけます。
24
12

室外機側の配管にウエス等付け、ブローします。
画像がピンボケですが、少しオイルが出てきました。
51
48


室外配管は短い為、溶接にて配管を延長します。
56

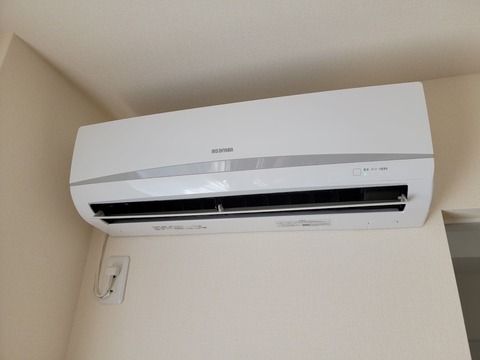

室内外機を取付ます。
01
48
36


試運転をして完了となります。
尚、シングル化に伴い電源は室内側になります、電源工事が必要となります。
48

マルチエアコンの入替え工事は必ずしも既設機器と同様にする必要は
御座いません、今回の様に2台を1台にすることも可能です。


お見積りは無料御座います、お気軽にお問い合わせ下さい。

有限会社小川冷熱電機工業 03-3995-0135
http://www.ogawa-reinetsu.com/index.html
