公団吊り室外機の入れ替え例 あげ太郎jr使用 川崎市多摩区

こんにちは、最近ブログ更新の頻度が落ちてきてます・・・・汗・・
なかなか更新する時間が無くて・・・・いや、言い訳です・・(笑)

今回はワイヤーリフター(アッパー)を使った工事事例をご紹介いたします。
集合住宅で見られる室外機がベランダ天井に吊ってある場合の交換例です。
こちららはリフォーム会社様よりのご依頼です。現場は川崎市多摩区です。

現状です。かなり旧型エアコンです。天吊り金具も専用のものです。
1+

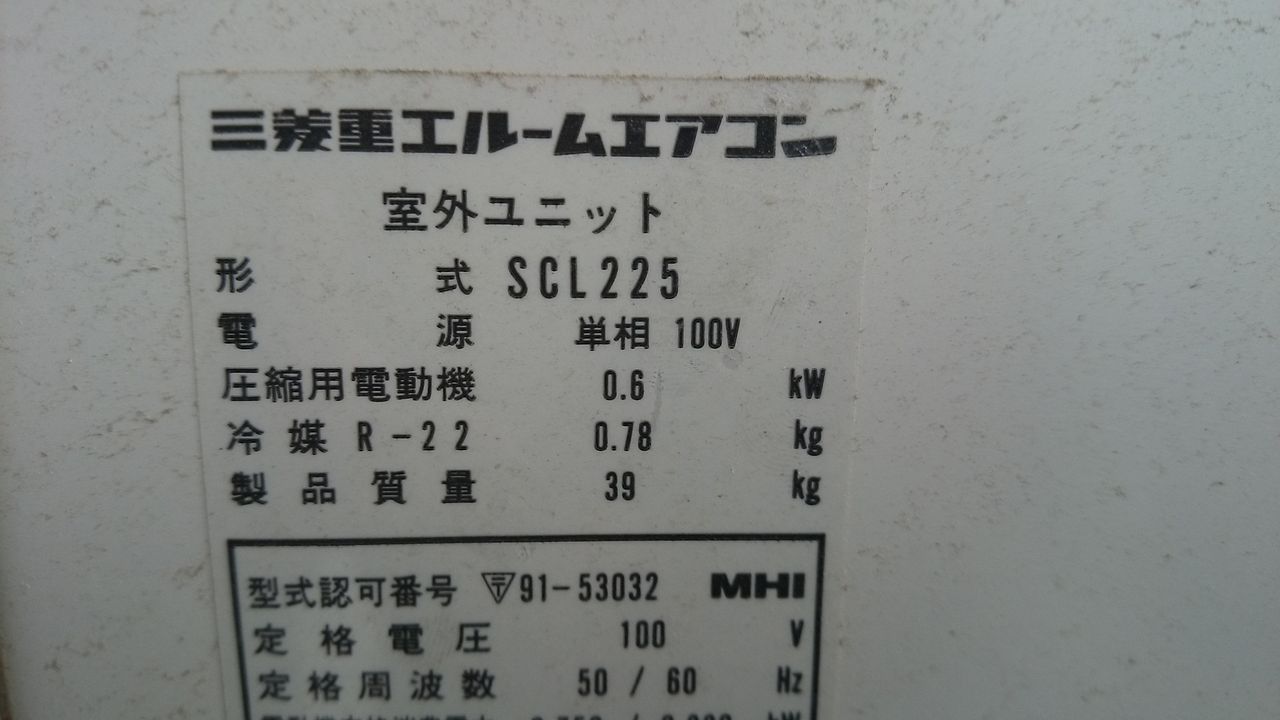

ちなみに重量は39kg! 22タイプしては重すぎです・・・・
5

この重量ですと、通常の2人で施工するのですが今回は1人な為リフターの
出番となりました!
こちらがリフターです。
2

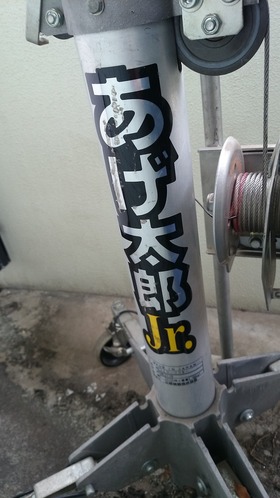

製品名は「あげ太郎jr」です・・・・・ま、名前はともあれ凄く役立ちます。
3


このように室外機を吊り金具から外し、リフトを下げます。
4

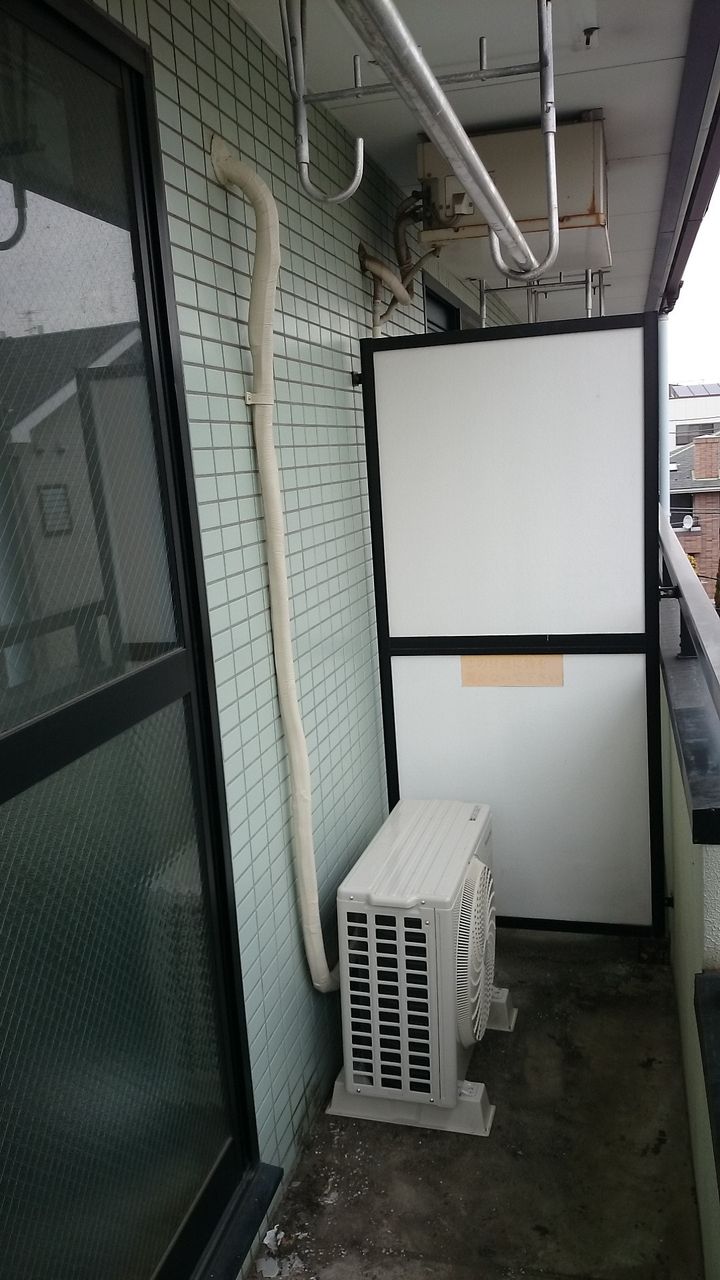

今回は室外機を地面置きの依頼がありましたのでご覧のように設置しました。
5

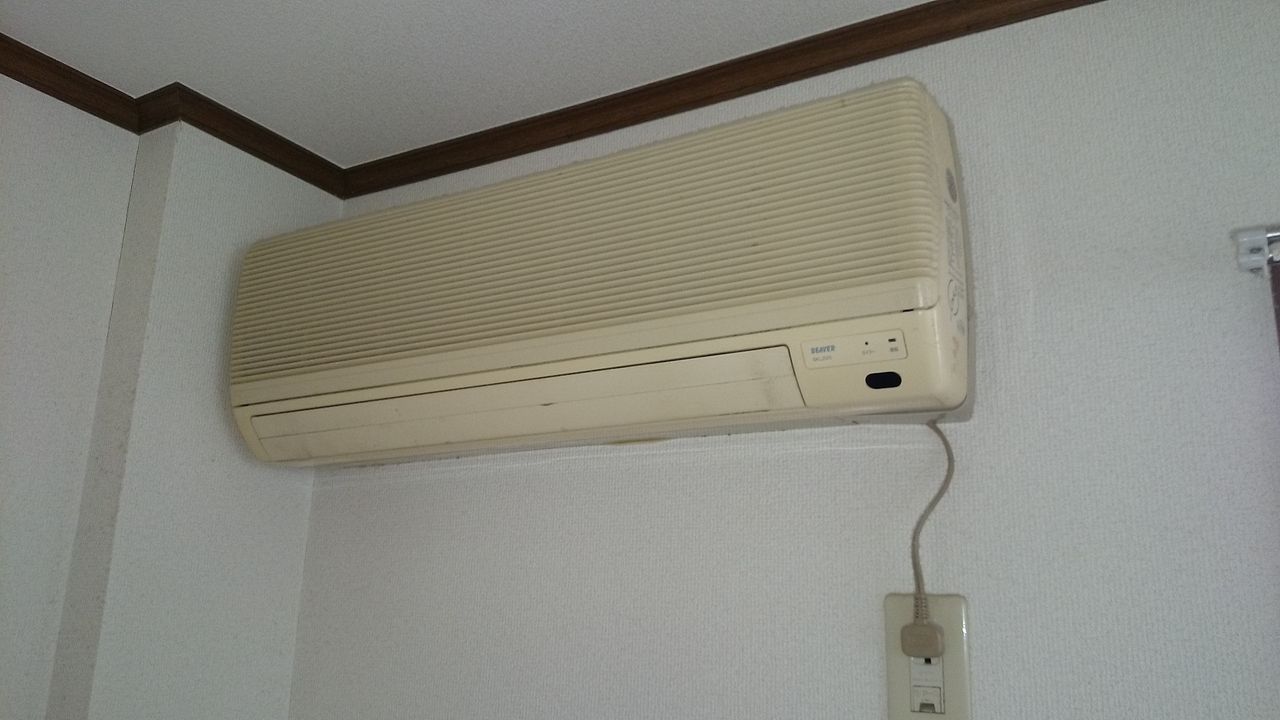

こちらが更新前の室内機です。
6

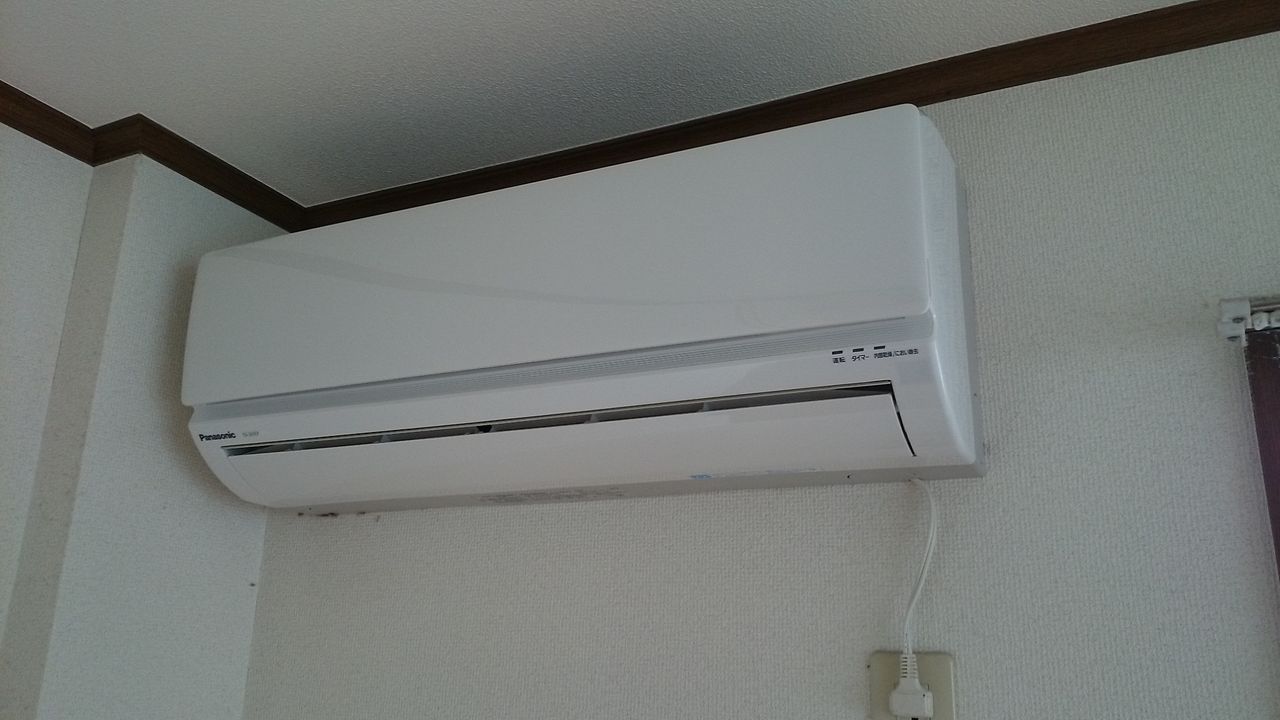

更新後の室内機です。
7


以上、ルームエアコンの公団吊り室外機の入れ替え事例です。
今回はワイヤーリフターを使用しましたが、業務用エアコン工事には
炭酸ガスを使用したリフターを使用する場合も御座います。
そのご紹介はまたの機会に、では。

【エアコン工事・電気工事・アンテナ工事・防犯カメラ工事】
 東京都練馬区 有限会社小川冷熱電機工業 03-3995-0135
http://www.ogawa-reinetsu.com/index.html




ルームエアコン取り付け工事に伴う専用回路工事 東京都世田谷区

こんにちは。
今回はルームエアコン工事と専用回路工事のご紹介です。
こちらの案件は弊社HPよりのご依頼です。有難うございました。
現場は世田谷区です。


まずは現状です。室内機は和室押入れの上面に設置してありました。
1

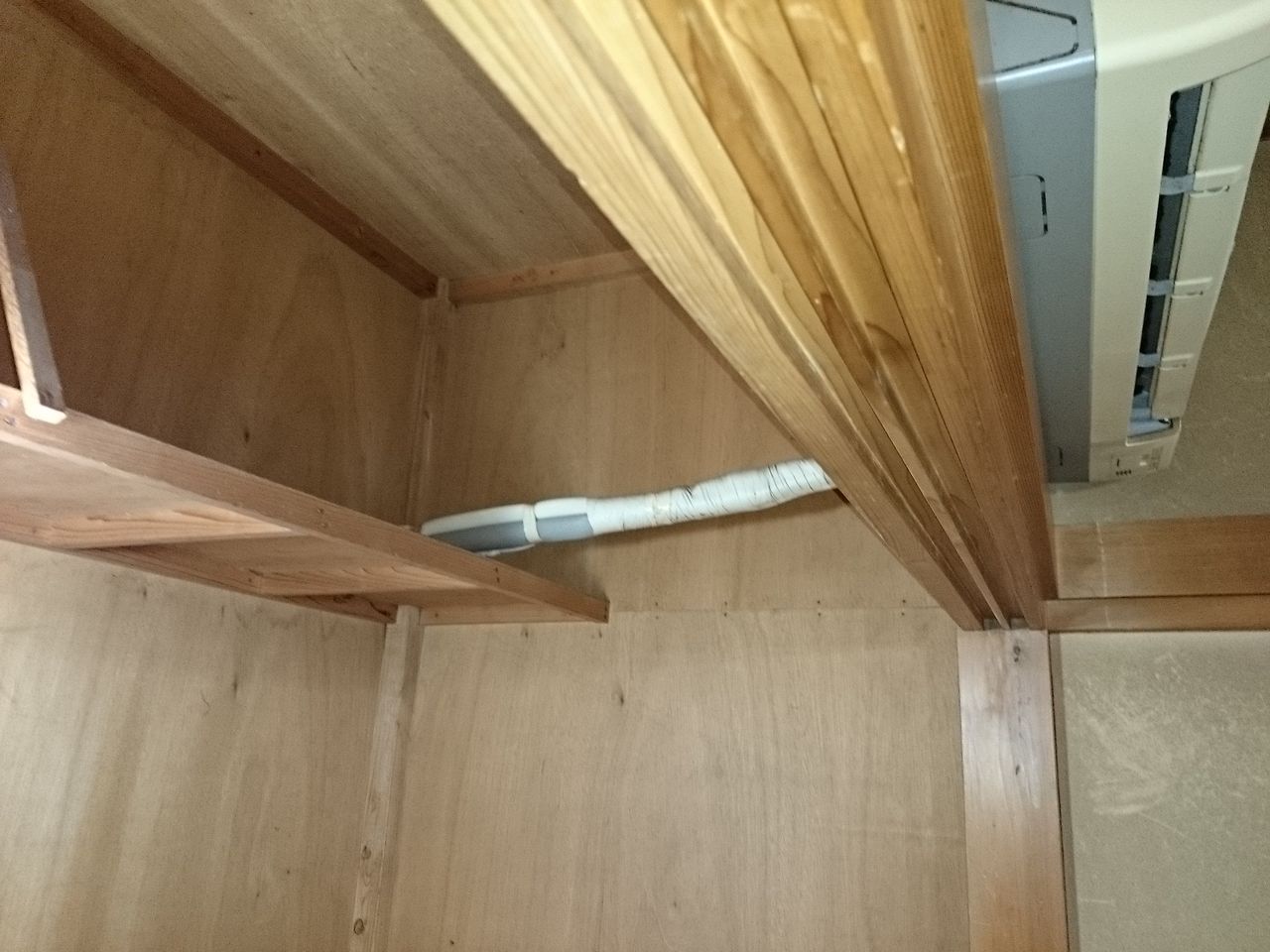

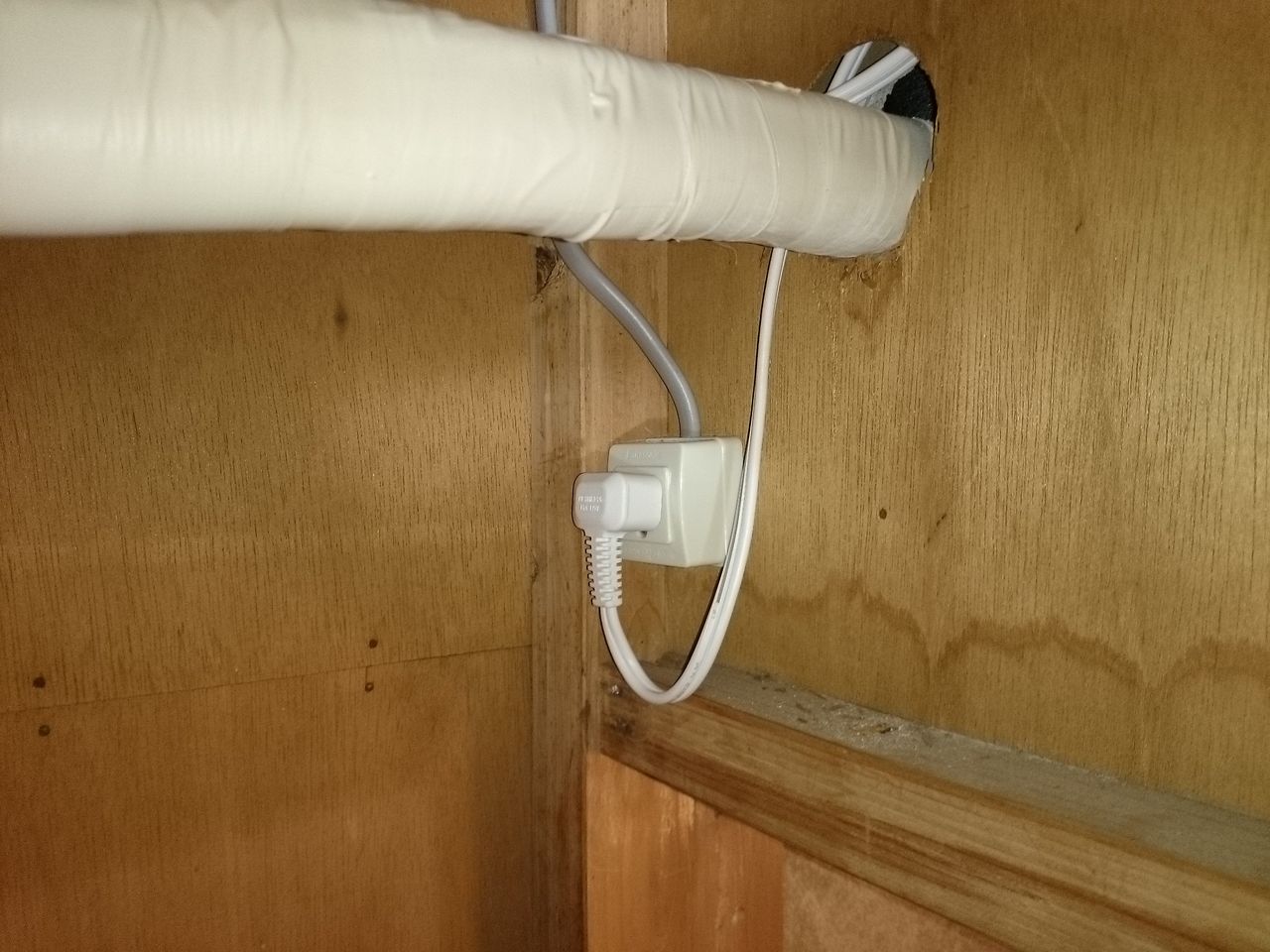

配管は押入れ裏を通り、外に出ています。
2

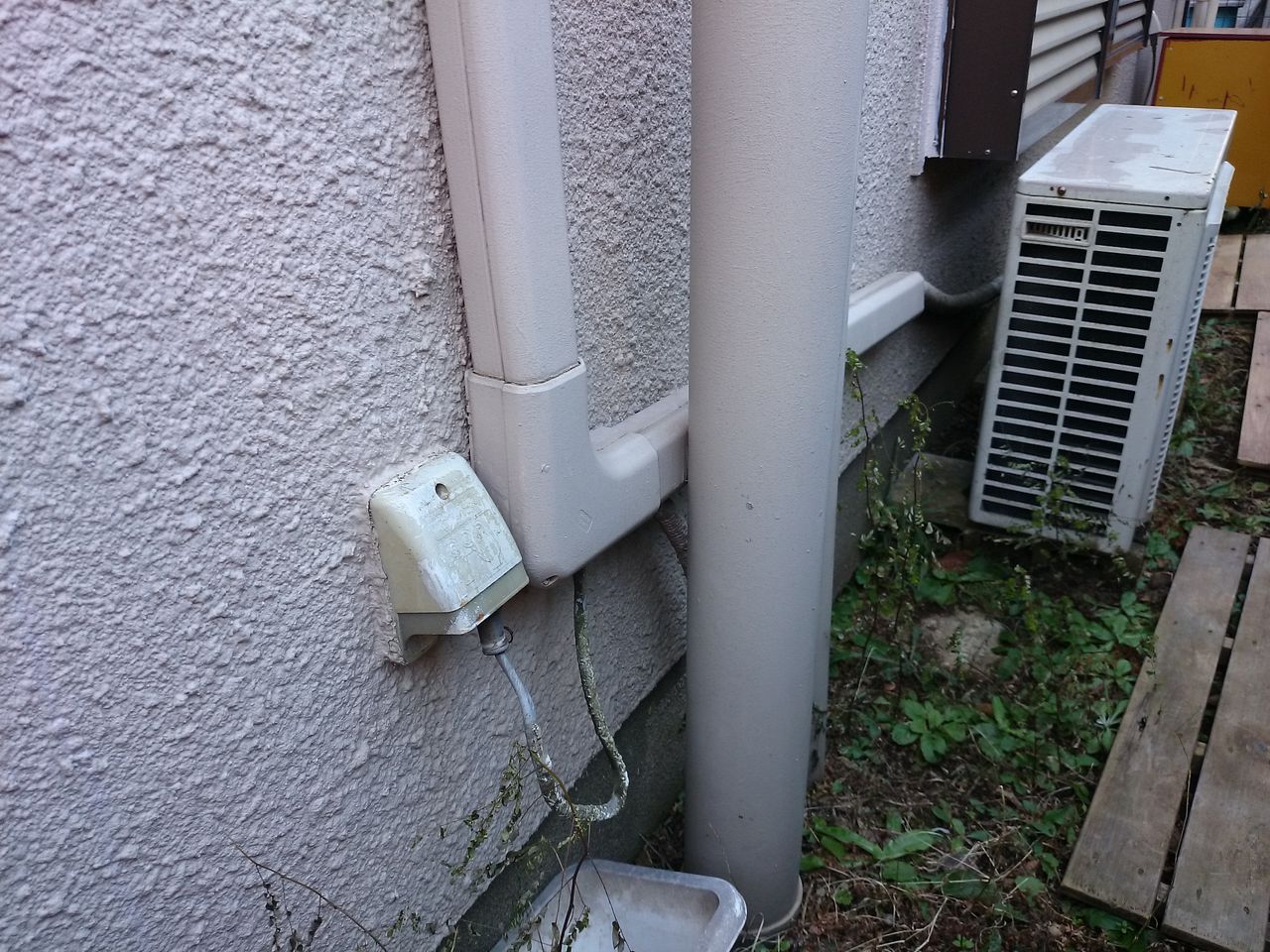

室外機です。 ん?何やら防水コンセントからダクトに入線しています。
3

追ってみると、どうやら配管と一緒に室外機に行っているようです。
そー言えば室内側にコンセントがありませんでした・・・・?

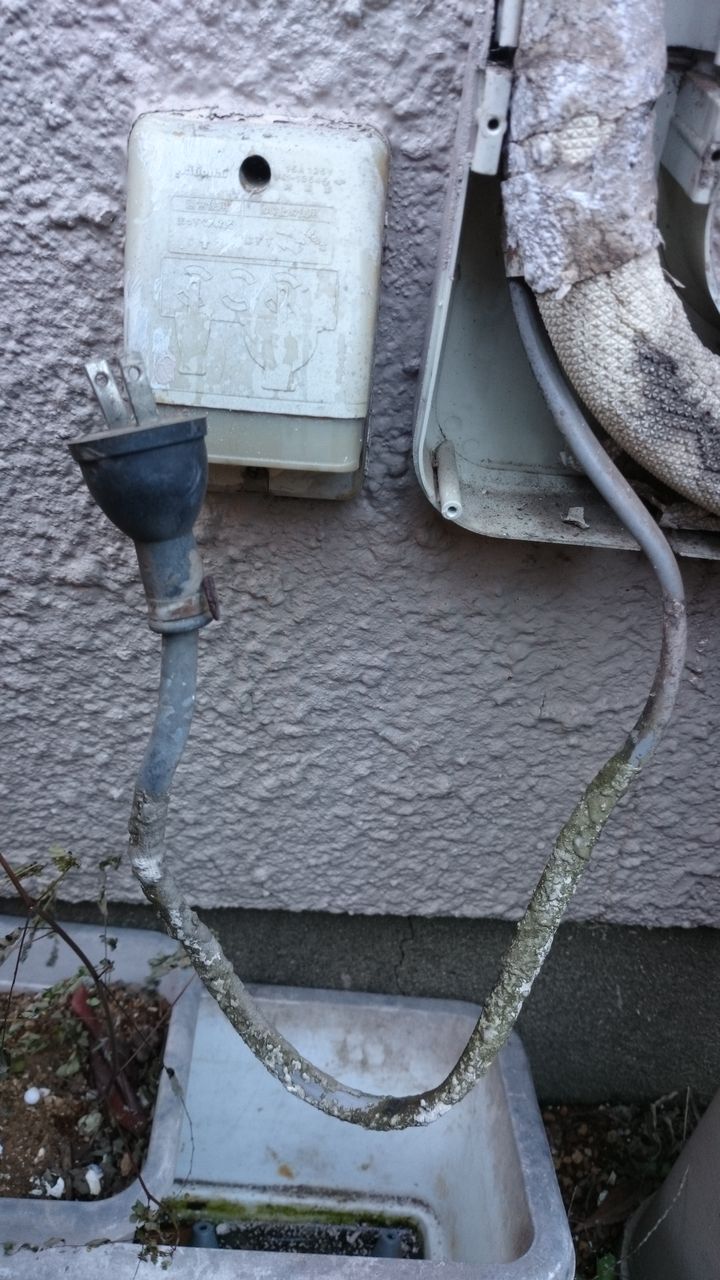

つまり、この防水コンセントから電源をとっていました!

しかも室内機の電源プラグを切断して直結していました・・・・汗
機器も2.8kwタイプなのでこれでは大変危険です!!
急遽、専用回路工事も発生しました。
4


まずは本体取り付けから済ませます。
画像は配管とドレンホースですが、この様な室内にドレンを通す場合は
断熱ドレンホースを使用します。通常のドレンホースにテープ巻しますと
必ず結露します。
5

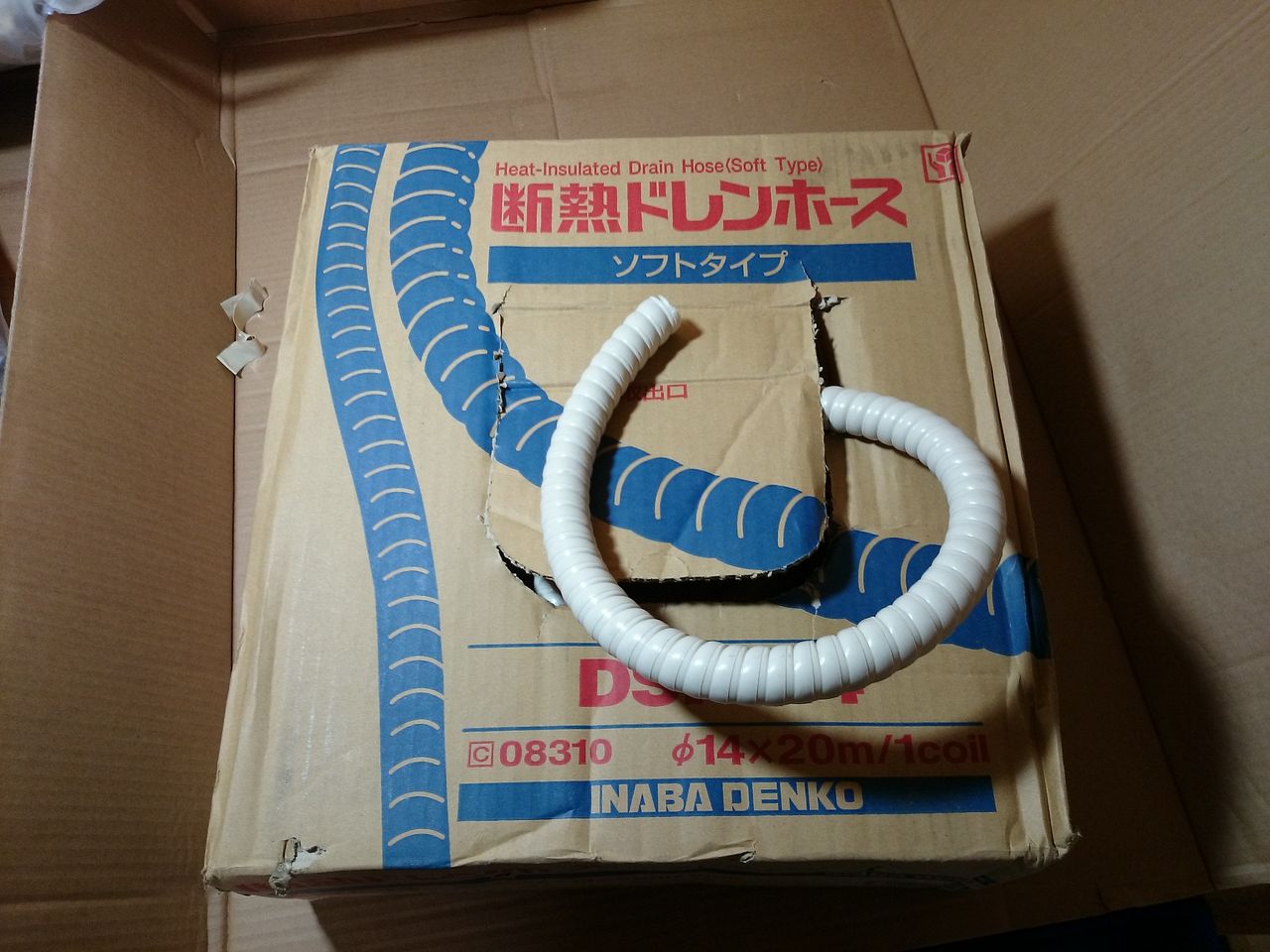

ちなみにこちらが断熱ドレンホースです。INABA製です。
6


そして専用回路工事です。幸いにも近くに分電盤があったので、そこまでの
通線工事を行います。

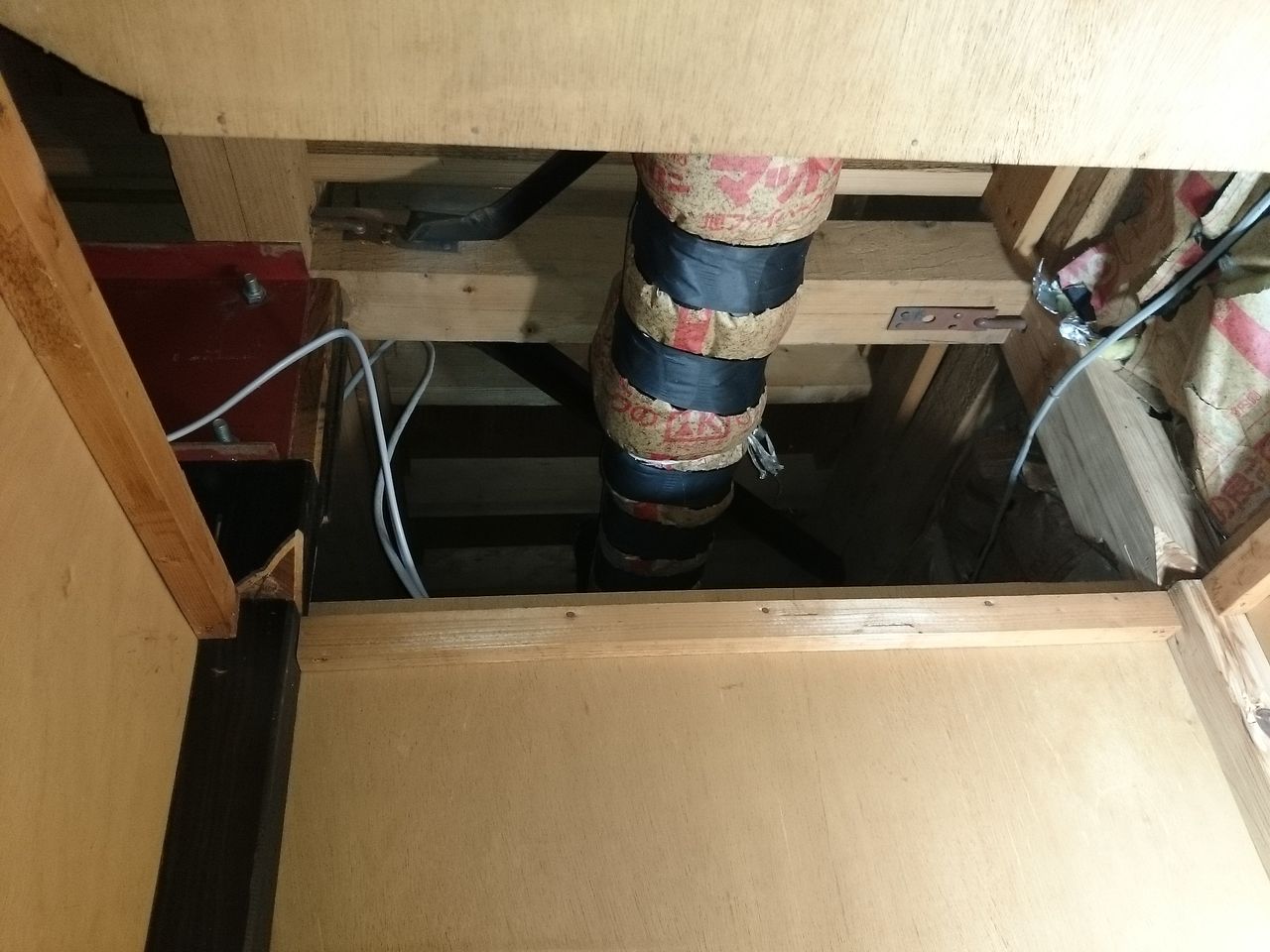

押入れ天井裏から分電盤裏のユニットバス天井裏まで配線します。
7

9

ユニットバスです。
8

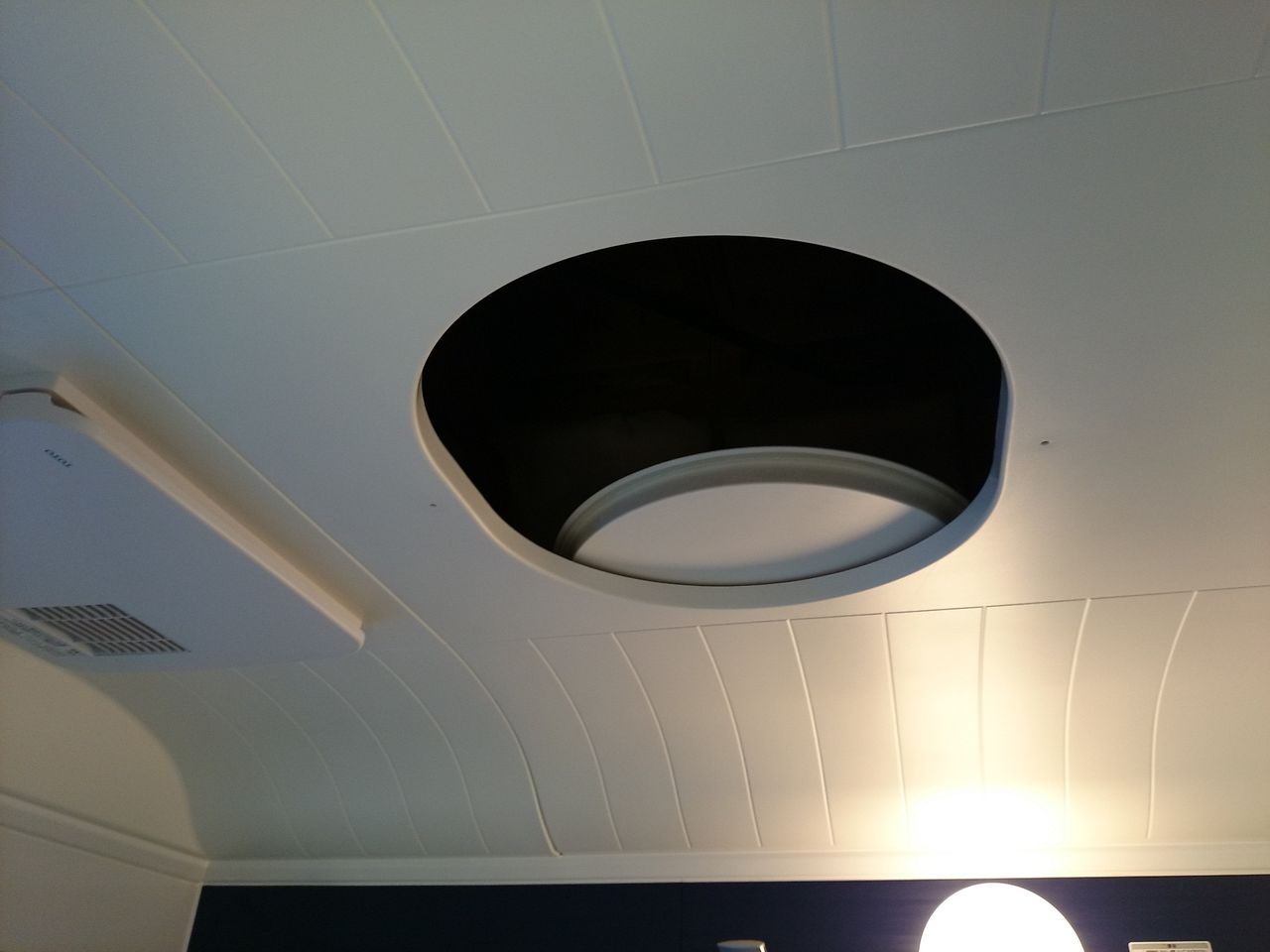

ユニットバス点検口から天井裏を覗くと、分電盤裏側が見えました!ラッキー(笑)
10

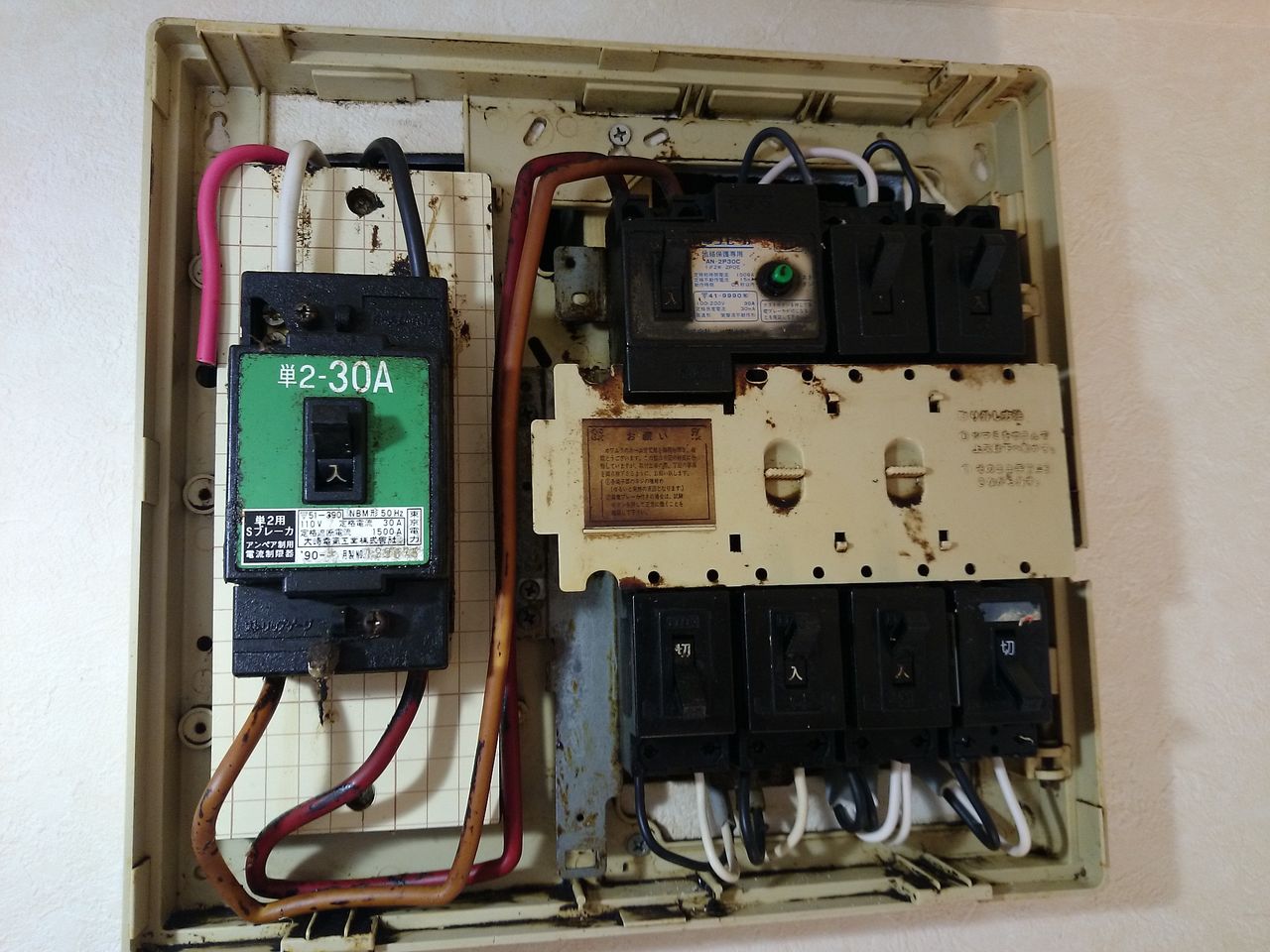

そして空きの子ブレーカーに接続します。
11

コンセントは室外機裏に設置しました。
12

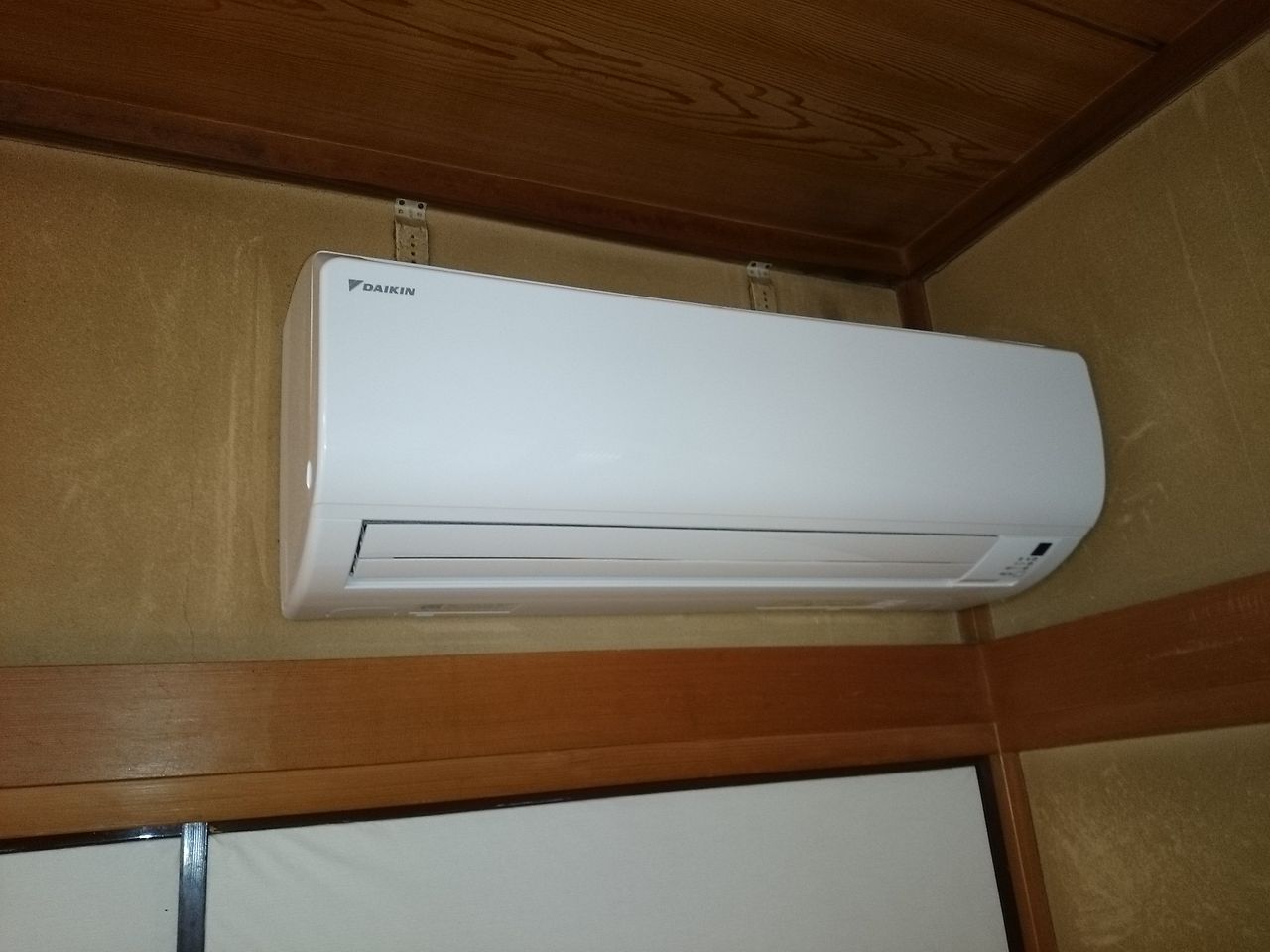

交換後の室内機です。ダイキン製です。
13


今回はレアなケースでしたのでご紹介しましたが、くれぐれもエアコンは専用回路で
ご使用下さい。

【エアコン工事・電気工事・アンテナ工事・防犯カメラ工事】
 東京都練馬区 有限会社小川冷熱電機工業 03-3995-0135
http://www.ogawa-reinetsu.com/index.html

100V専用回路工事 露出配線モール仕上げ 東京都中野区

こんにちは。
新年最初の工事事例のご報告となります。


今回は、100V専用回路工事のご紹介です。
内容的には特殊機器用の専用電源が欲しいとのユーザー様からのご依頼です。
現場は中野区です。

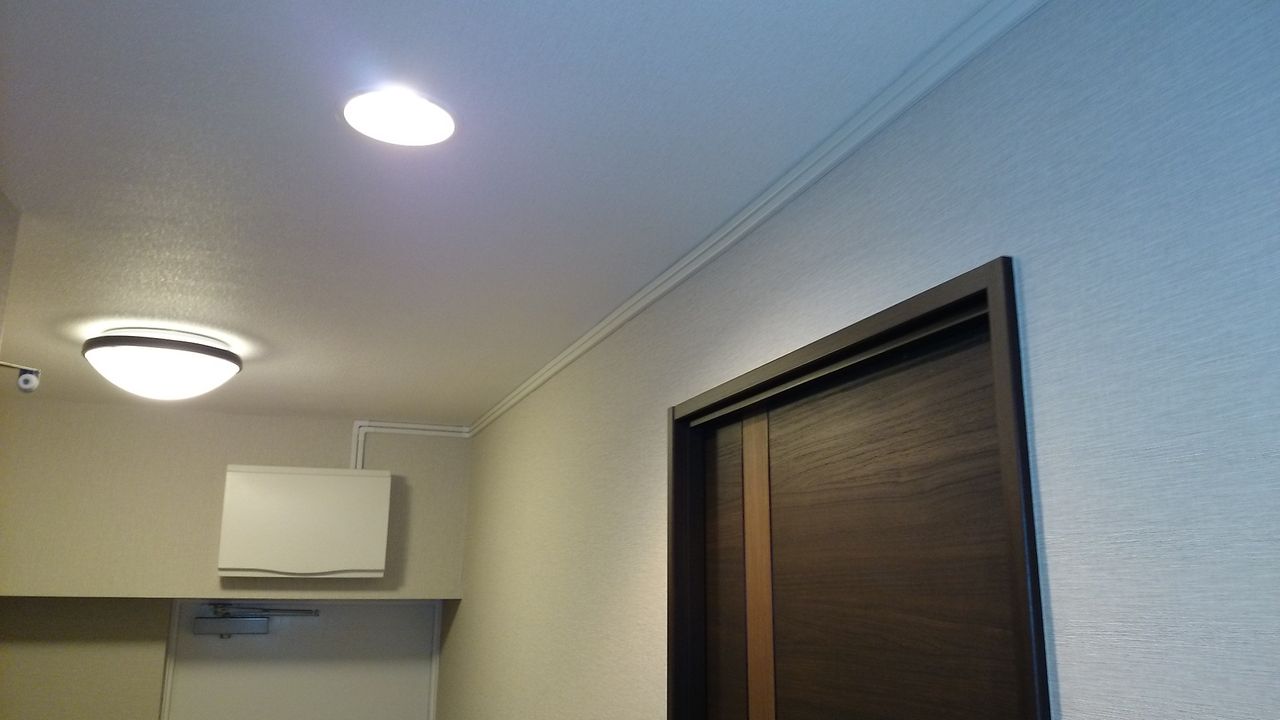

まずは現状から。こちらの分電盤から廊下を渡り、リビングまでの配線工事です。
1

廊下からは間仕切りがある為、この壁面に貫通穴を開けなければなりません。
 3

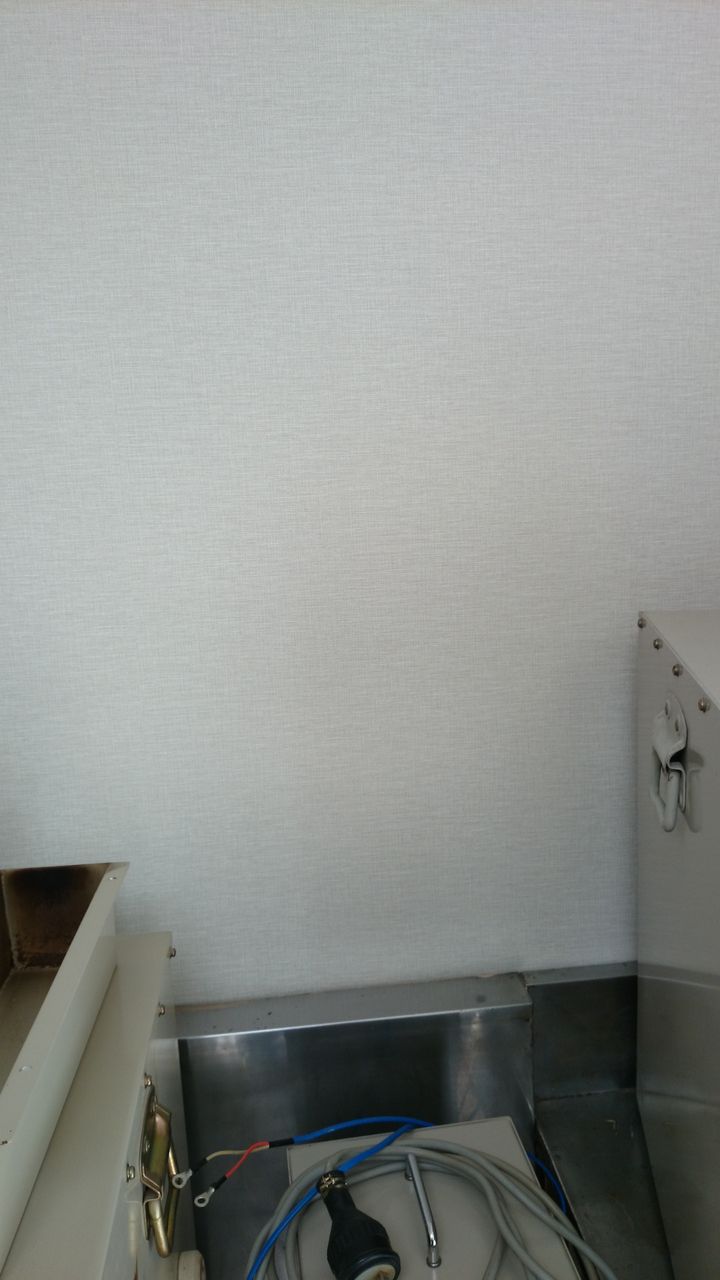

こちらに露出コンセントを設置します。
5





そして施工後です。2系統分の回路です。
2

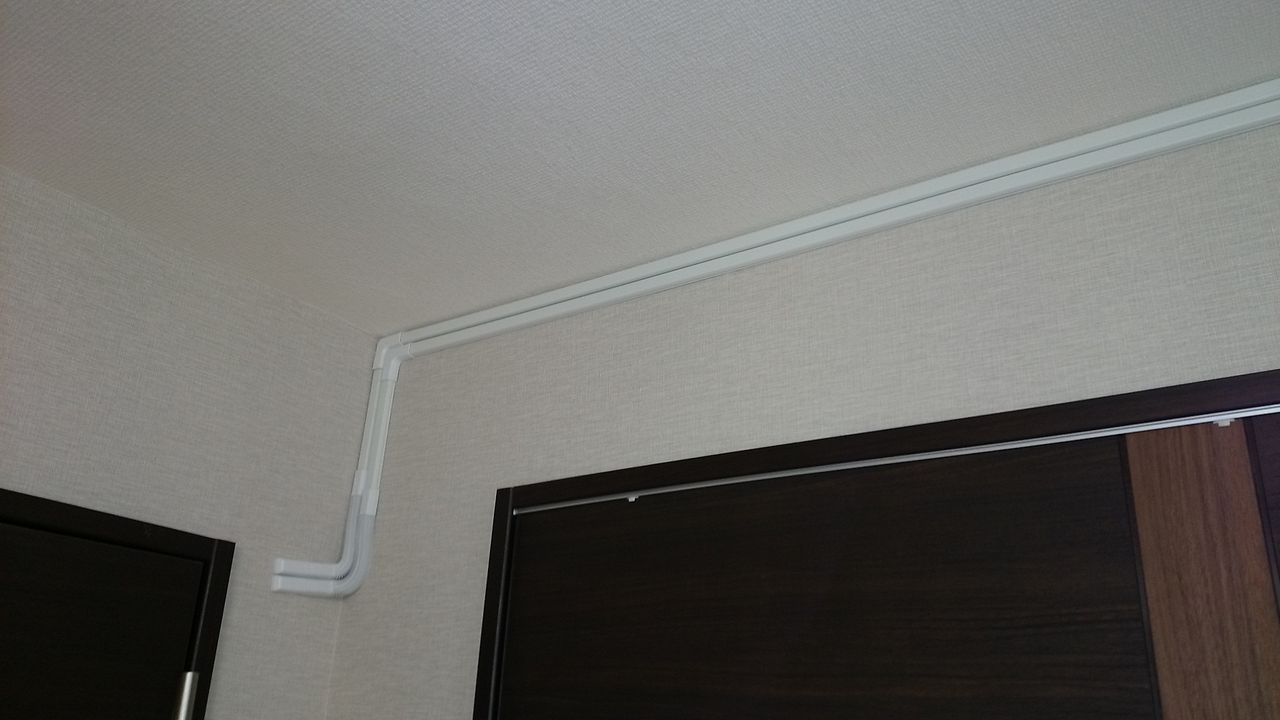

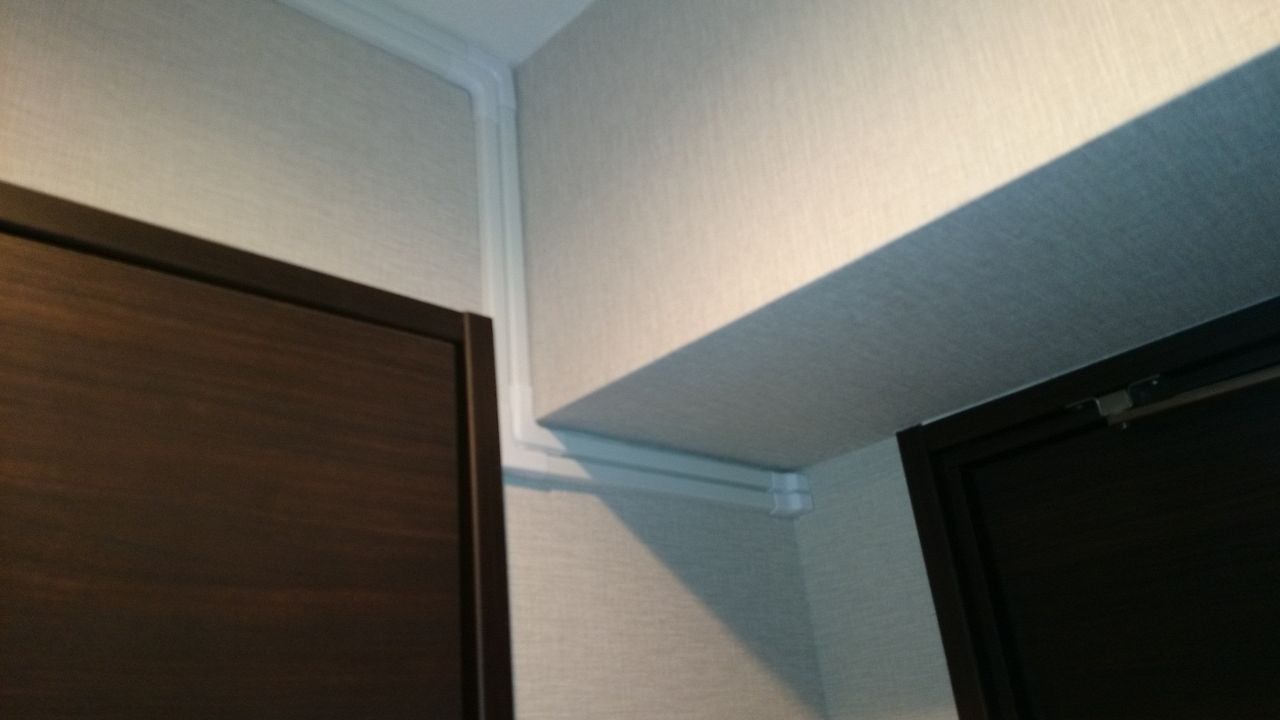

ドア脇の壁面に這わしていきます。
7

リビング側の処理です。
4

露出コンセントを設置して終了です。
6


配線総距離は12m程です。
天井裏や床下に配線出来ない場合はこの様に露出配線をすることが
多々御座います。
今回の様にモール仕上げをいたしますとあまり美観と損なわず施工が出来ます。
