2014年04月

共同受信用UHFブースター交換工事

こんにちは。

今回は共同受信用ブースターの交換工事事例をご紹介いたします。
こちらの案件は管理会社様よりのご依頼です。
現場は世田谷区です。

現状ですが、入居者様より「地デジの映りが悪い」との御連絡がありました。
早速、現調しますと屋根上のアンテナ自体には問題が無いようです。

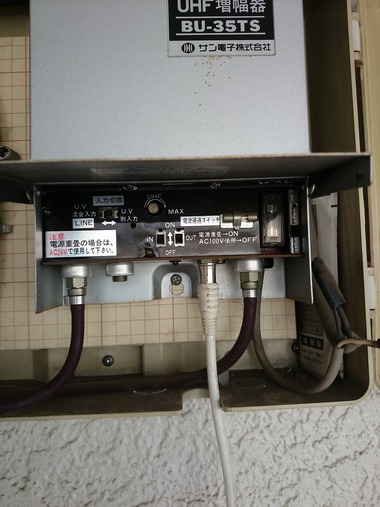

続いてブースターです、かなり古いタイプです。
1

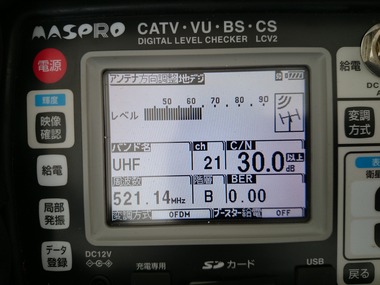

モニター端子でレベルチェックをします。
2


う~ん、CN比の数値がよくありません・・・・映らなくはありませんが、場合によっては
受信不可になる状態です。どのチャンネルも信号レベルはよいのですが、CN比が極端に
悪いです・・・ブースターが悪いようです。
3

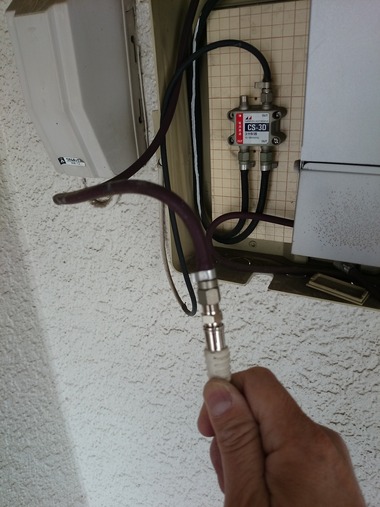

次に屋根上から来てるケーブルを直接測定します。
やはりCNは問題ありません。
4
5


状況が分かりましたので、ブースターの交換に移ります。
既設ブースターを撤去し、直結に結線されていた電源にコンセントを
接続します。
6

7


新しいブースターを設置します。設置後、利得調整をいたします。
9
10


調整後の数値です。信号レベル、CN比とも良い数値に戻りました。
これで視聴も問題ありません。
11

ブースターが劣化し、不具合が出ますと全てのお部屋でTVが視聴できなくなりますので
古いタイプブースターは新しいものへ交換することをお勧めいたします。

では、また次回に。



最近購入した工具No3 パナソニック充電振動ドリルドライバー EZ7950

こんにちは。

今回は最近購入した工具の第3回、パナソニック充電振動ドリルドライバー EZ7950
のご紹介です。

1


セット内容です。バッテリーは18V 4.2Aとパワフルです!
このセットのいいところは補助ハンドルを付けたまま本体を収納出来る点です。
3


購入にあたって、他社同等機種も検討しましたがバッテリー性能の良さ、握りやすさ、
重量バランスなどが優れており、肝心の能力もサイディング材に125mmの穴あけ可能
と満足のいくスペックです。
2


今までは何で穴あけをしていたかと言いますと、同EZ7880と使用していました。
こちらはハンマードリルでコンクリートアンカー穴あけにも利用しています。

ですがご覧のように大きく重いため、エアコン穴あけにはあまり向いていません。
また回転も遅く、結構疲れます・・・・・
4


今回は届いたばかりなのでまだ使用しておりませんが、追って使用感等を
レビューいたします。
では、また次回に。




ルームエアコン工事 長配管工事例

こんにちは。
最近はすっかり暖かくなりましたね~、ようやく花粉の季節も過ぎました。
これで屋外の作業もやりやすくなります!

今回は4階建集合住宅のエアコン更新工事です。
管理会社様よりのご依頼です、現場は大田区です。

現状ですが、2.2kwエアコンの入れ替えですが、配管経路が・・・・・
ご覧のように3Fまでの各部屋にはベランダが無く、室外機はすべて4Fの
ベランダ先に設置してあります!すごい・・・・
現場は3Fで画像の一番上のお部屋となります。
1

拡大するとこんな感じです・・・
2

室外機付近の模様です。うわっ・・・・・汗・・・
3

 現状通りに室外機を設置することは可能ですが、その為には、4Fのお部屋の中を
通り、作業をしなくてはなりません。担当者様と打ち合わせ結果、室外機は地面置きに
することなりました。後々アフターを考えてもその方がベターです。

とりあえず、既設配管を切り離し、新規配管工事にとりかかります。
配管距離は
13mあり、冷媒の追加チャージが必要となります。
4

3Fから1Fに配管工事をいたしました。
6

メーカー仕様によると、配管が10mを超えた場合は20g/mの冷媒ガスの追加チャージが
必要と記載されてします。今回は3m分の60gを追加チャージしました。
試運転後、特に問題もなく運転しております。

時としてこのようなイレギュラーな工事も御座います。
では、また次回に。


地デジアンテナ工事 デザイン(フラット)アンテナ使用例

こんにちは。

今回は地デジアンテナ工事で、デザインアンテナを使用した施工例のご紹介です。
施主様は弊社HPからのご依頼となりました。有難うございました。
現場は杉並区です。


施主様のご希望により、スクエアアンテナを設置することとなりました。
設置面は画像一番上の窓の横となります。
1


それでは施工に移ります、取付面が決まったら壁面アングルにコーキングを
施します。ビス穴から建物内への水分の侵入を防ぎます。
 4

壁面に取り付け時にはご覧のように必ず水平をとります。
この作業を行わないと受信感度に大きく影響いたします。
 5

アンテナ本体を設置し、レベルを測定します。
アンテナはDXアンテナ製です。
6

この時点でどのチャンネルも 50~55dbの受信レベルです。
レベルが低いのでブースターを設置します。
CN比(信号品質)は30.0で満点です。
 7

UHFブースターを設置いたします。
 8

本来ブースターはアンテナ裏に設置いたしますのが、今回は裏に設置しますと
下から見えてしまう為、あえてアンテナ下に設置しました。
ケーブルを止めた、ビスにもコーキングを打ちます。
9


 ブースター電源部を室内に設置し、TV端子で再測定します。
ご覧のように70~75dbのレベルを確保できました。
CN比、BERとも良好です。
10


以上で工事完了となります。
 11

デザインアンテナは建物の美観を損なうことが無く、新築戸建てのお客様に人気の
アンテナです。ご検討の中のお客様にも御参考になりましたでしょうか?

弊社は3年間の工事保証付きで、アフターフォローサービスも万全です。
お問い合せ、お見積りをお待ちしております。

では、また次回に。




集合住宅 漏電ブレーカー交換工事

こんにちは。

今回は、漏電ブレーカーの交換工事事例のご紹介です。
こちらは管理会社様よりのご依頼です。
現場は杉並区です。

現状ですが、入居者様より「漏電ブレーカーが頻繁に落ちる」とのこと。
早速、現調です。

分電盤や接続電気製品等の絶縁を調べましたが、
特に問題はなく、どうやら漏電ブレーカー自体の誤動作のようです。
ご覧ようにかなり古いモデルです。こちらを交換いたします。

 1


新しい漏電ブレーカーです。既存機器の後継型番のものです。
 2

交換後は漏電ブレーカーが落ちることは無くなったとのご報告を受けております。

漏電ブレーカーが古くなってきますと、ちょっとした振動でも漏電ブレーカーが落ちる場合も
御座います。
年数の経ったブレーカーをお使いの場合は事前に交換することをお勧めいたします。

では、また次回に。
