分電盤交換工事 回路数アップ例 パナソニック BQR34102 埼玉県さいたま市

こんにちは。

11月も半分過ぎ、そろそろ年末の足音が聞こえてきますね。
ここ数年、1年が短く感じます・・・歳のせいでしょうか?(笑)

さて今回は分電盤交換工事をご紹介いたします。
先月もご紹介しましたが、今回は回路数をアップした場合の分電盤交換工事となります。
こちらの案件は、リフォーム会社様よりのご依頼です。現場は大宮です。


現状ですが、主幹40Aで回路数が8あり、全て埋まっています。
こちらを回路数10+2に交換いたします。
 45
51

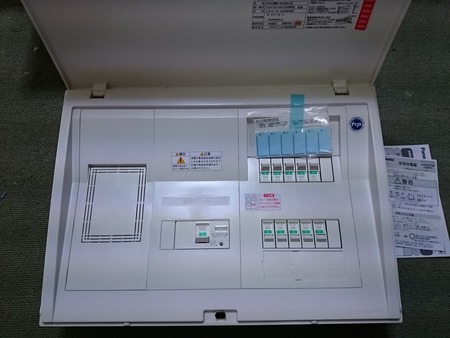

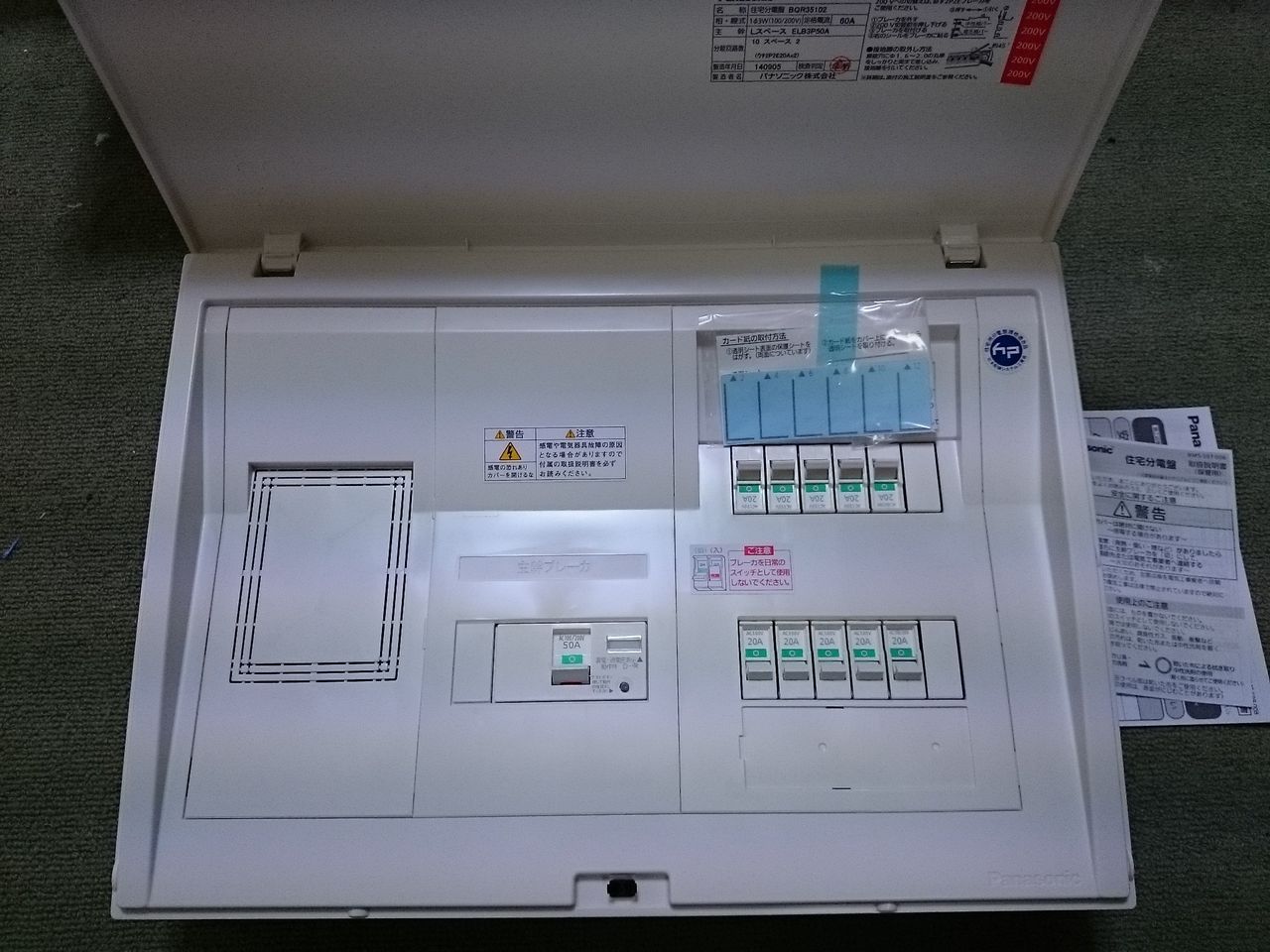

交換するのはパナソニック BQR34102です。
 09
23



取外し工事をいたします。まず、電気メーターの2次側を取外します。
42

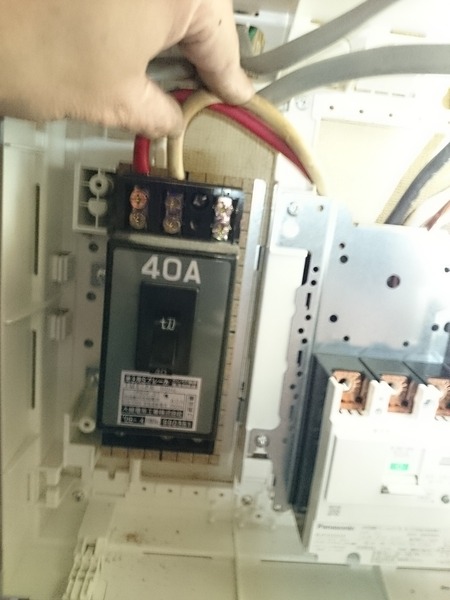

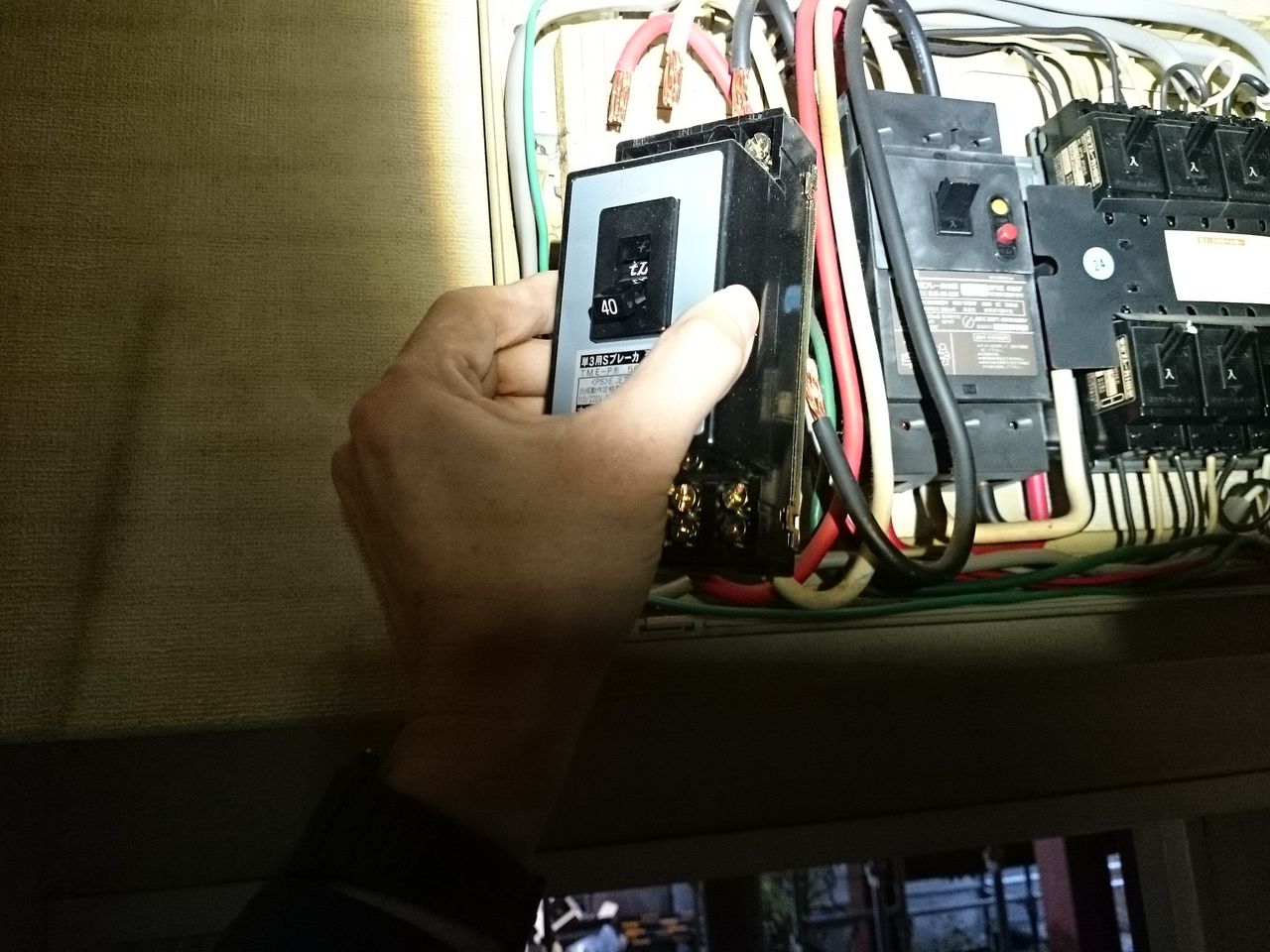

続いてリミッター、
分岐ブレーカーにマーカーを付けて取外します。
 34
 36

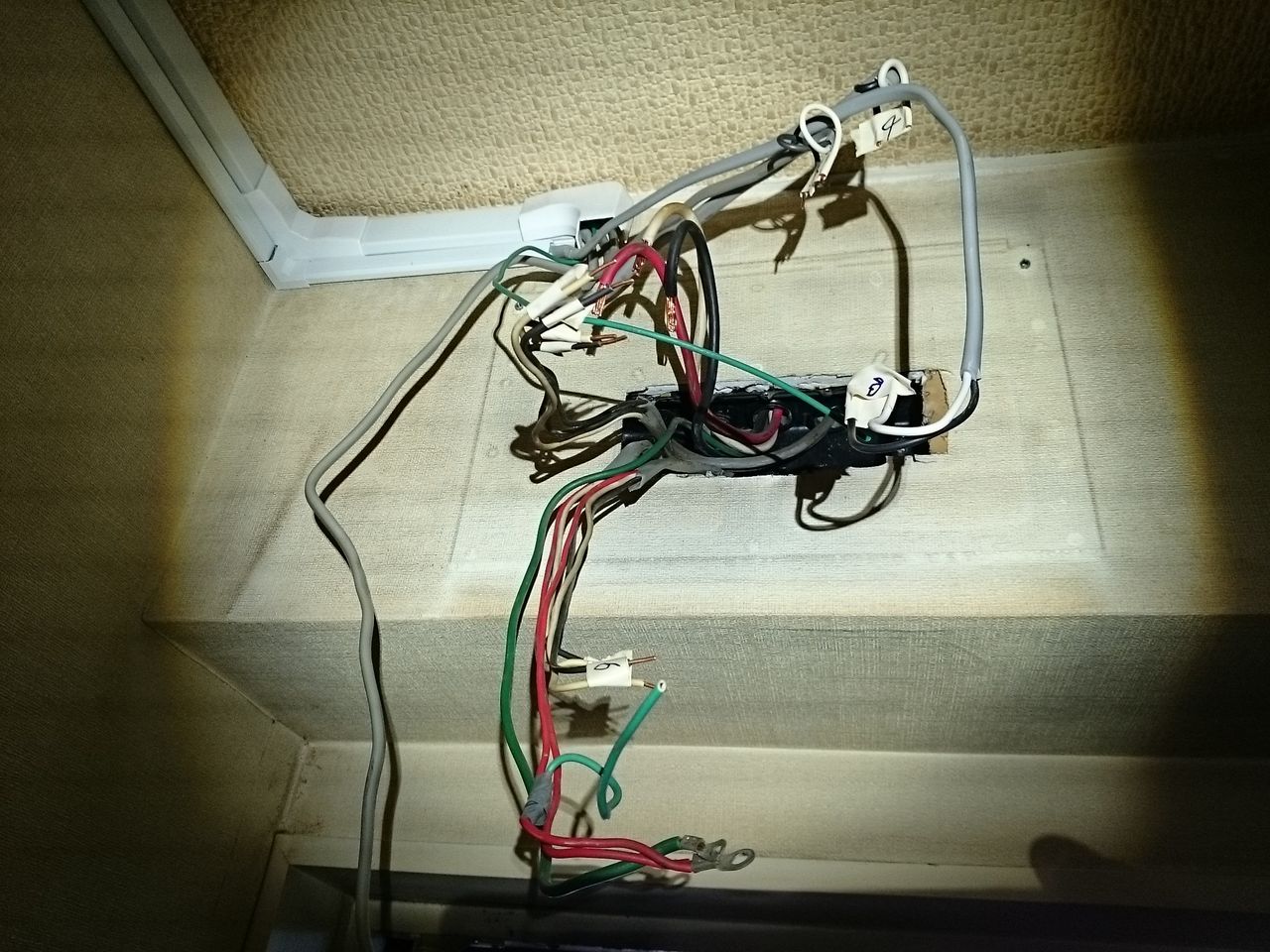

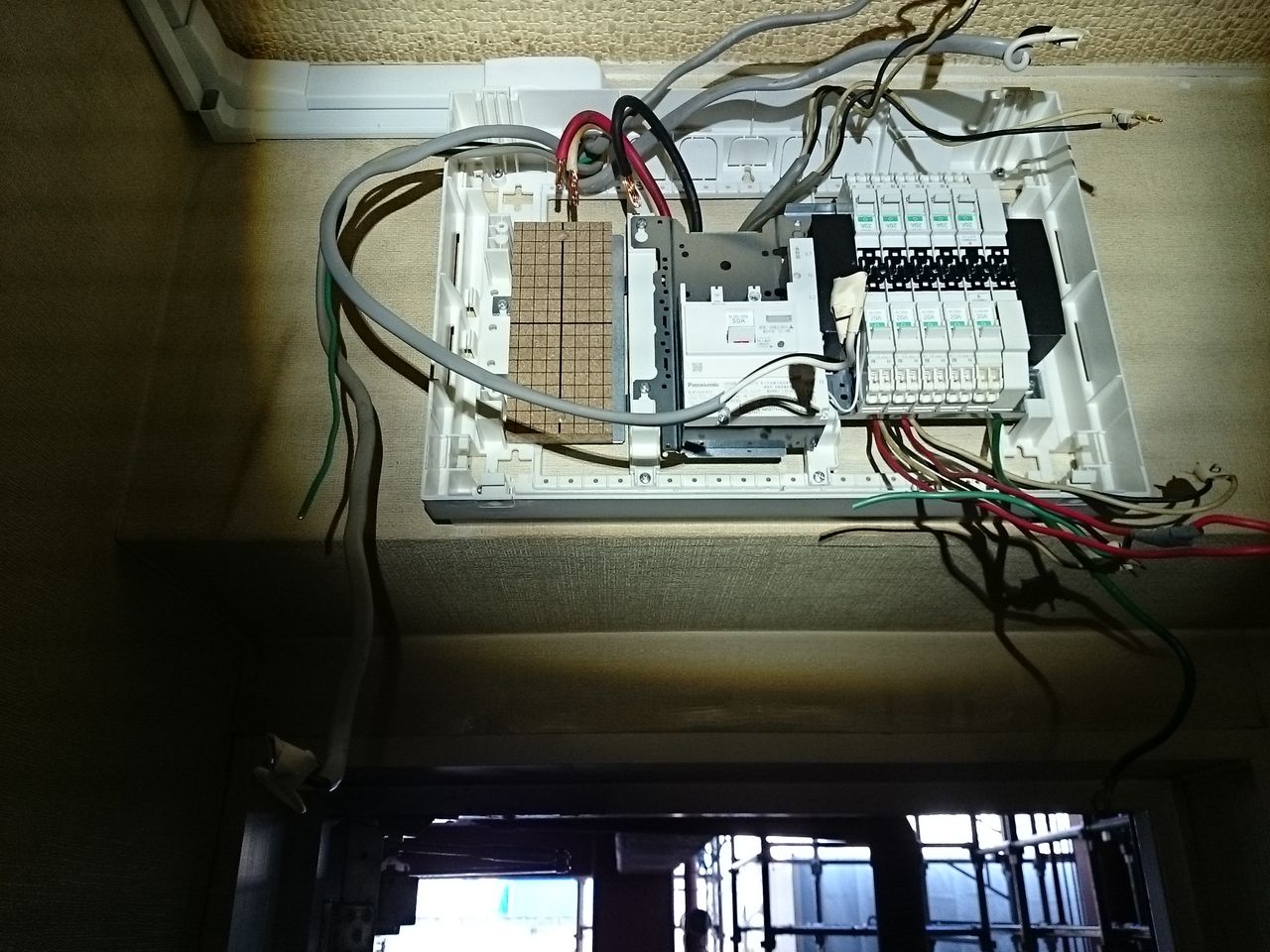

分電盤を取外し状態です。
 47

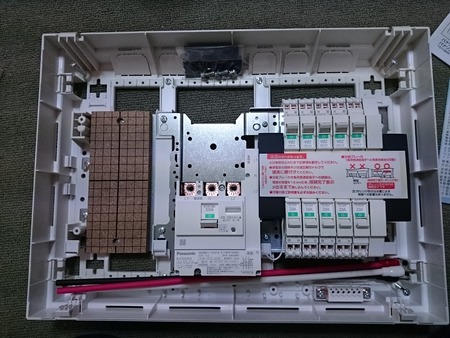

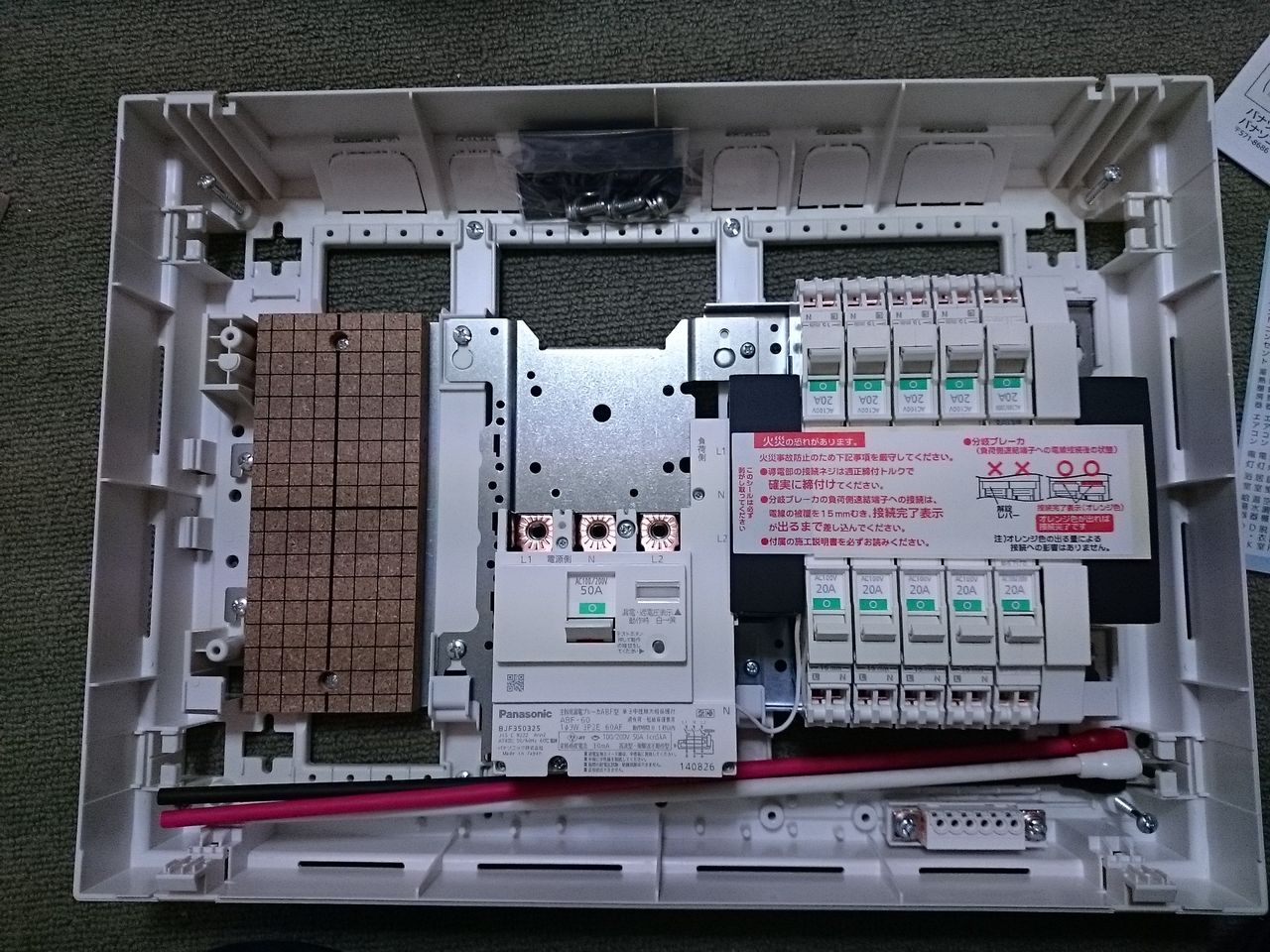

新しい分電盤を取り付けます。
16

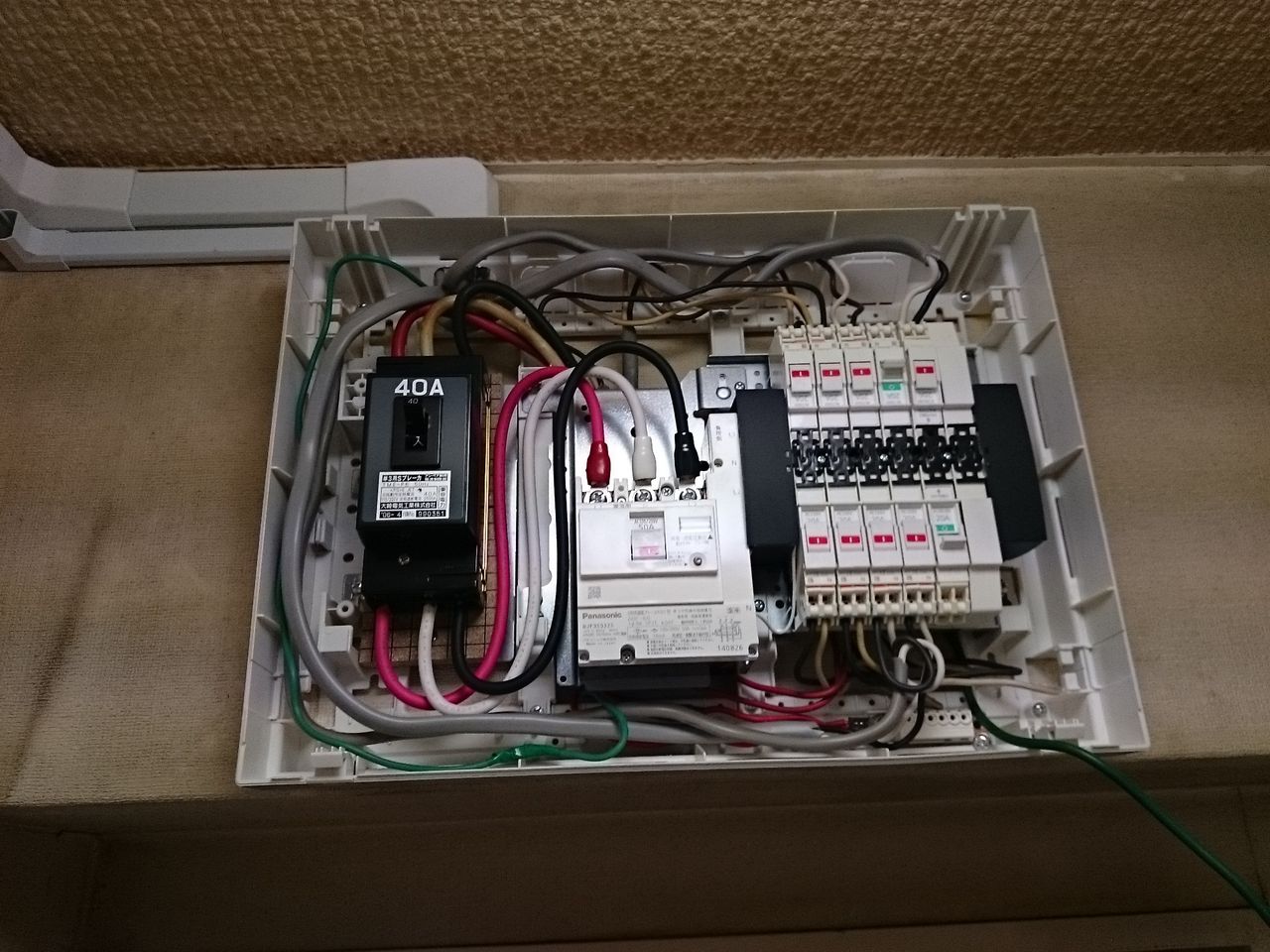

リミッターを取付、分岐ブレーカーに電線を差し込みます。
24
31



一時取り外した電気メーターの電線を戻し、回路に問題無いかを確認したあと、

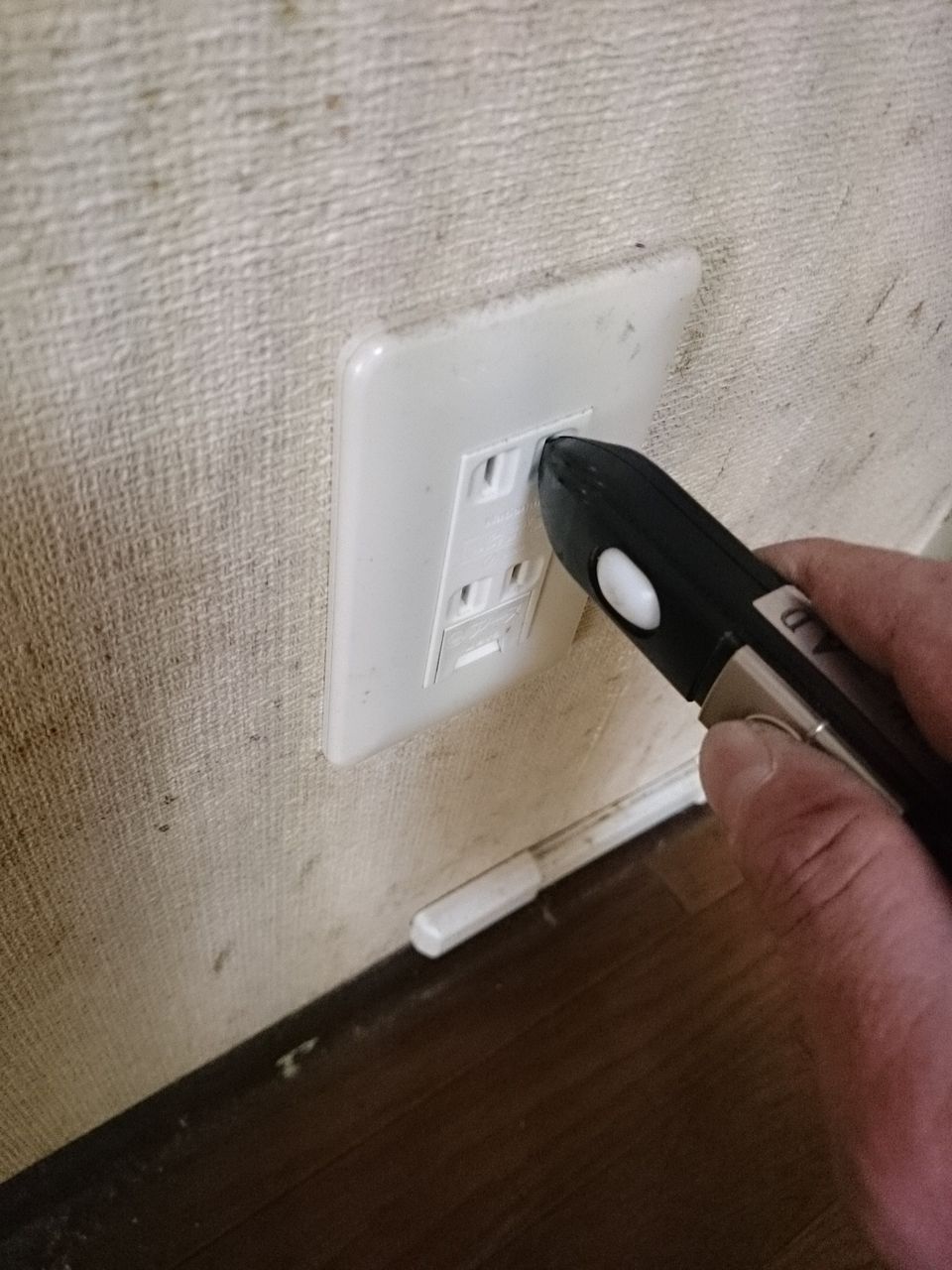

各コンセント等をチェックします。
26

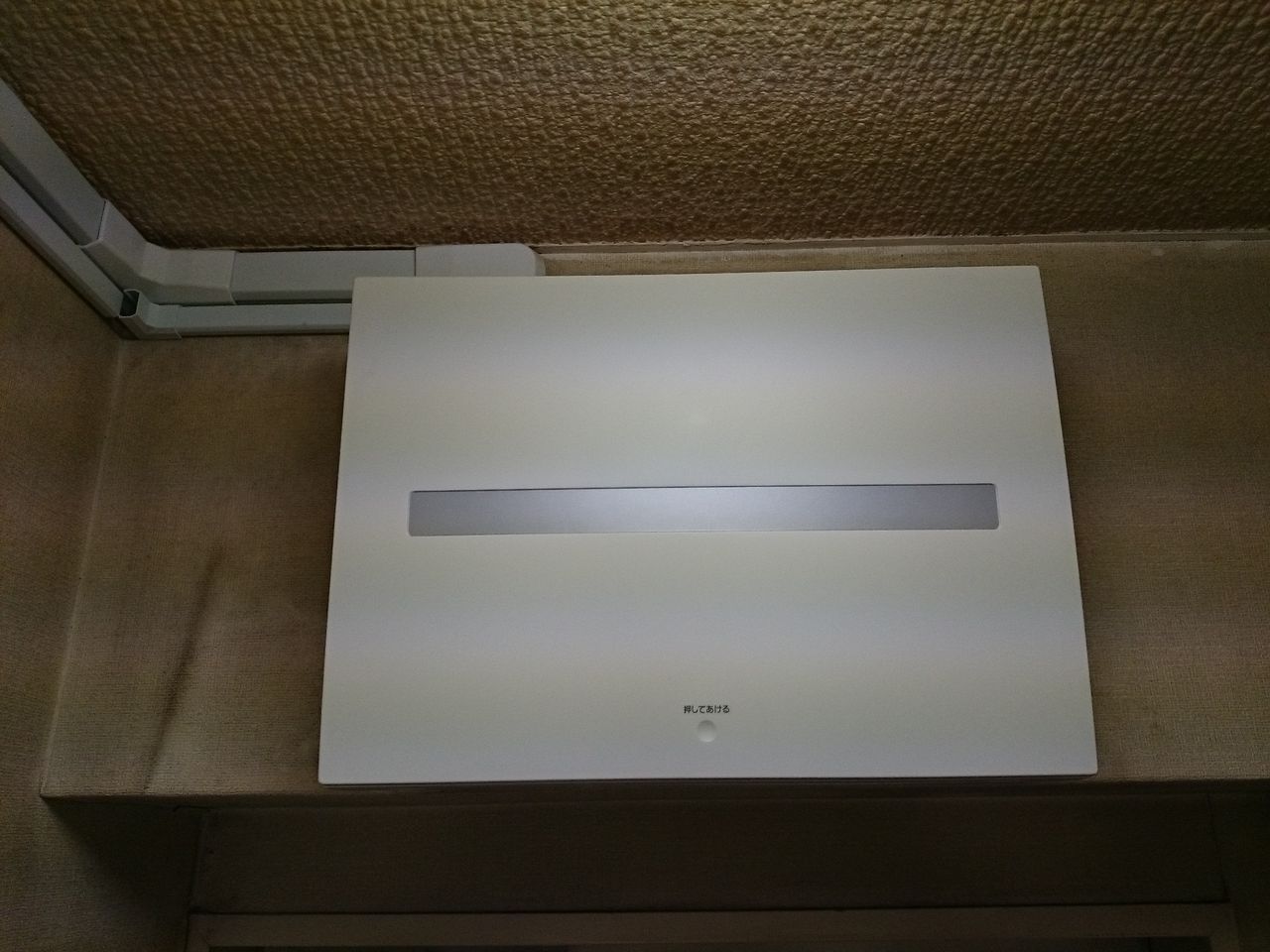

パネルを取り付けて完成です!
44
54


ご覧の通り、分電盤の本体寸法をあまり変えること無く、回路数のアップが
出来ました。

では、また次回に。

【エアコン工事・電気工事・アンテナ工事・防犯カメラ工事】
 東京都練馬区 有限会社小川冷熱電機工業 03-3995-0135
http://www.ogawa-reinetsu.com/index.html



物件設備トラブル 浴室換気扇交換工事 2部屋タイプ施工例 三菱電機VD-15ZF9 東京都 文京区

こんにちは。

10月はかなり暇(笑)でしたが、今月は忙しくなりそうです!!
 さて、今回は浴室換気扇交換工事のご紹介です。
現場は集合住宅の一室で2部屋タイプのダクト換気扇となります。
こちらの案件は管理会社様よりのご依頼です。

事前の調査で、機器が故障していることが判明しているので交換工事をいたします。

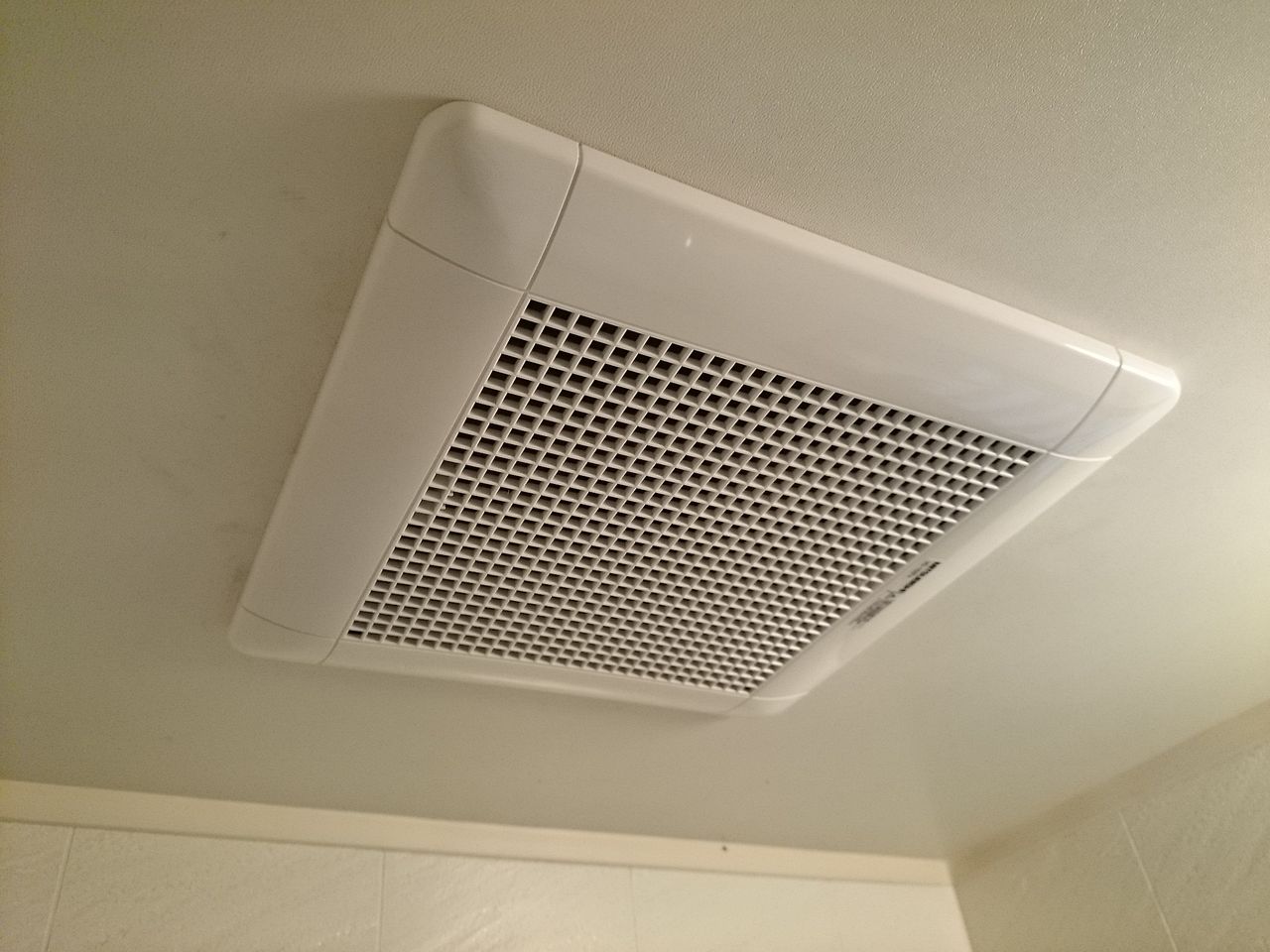

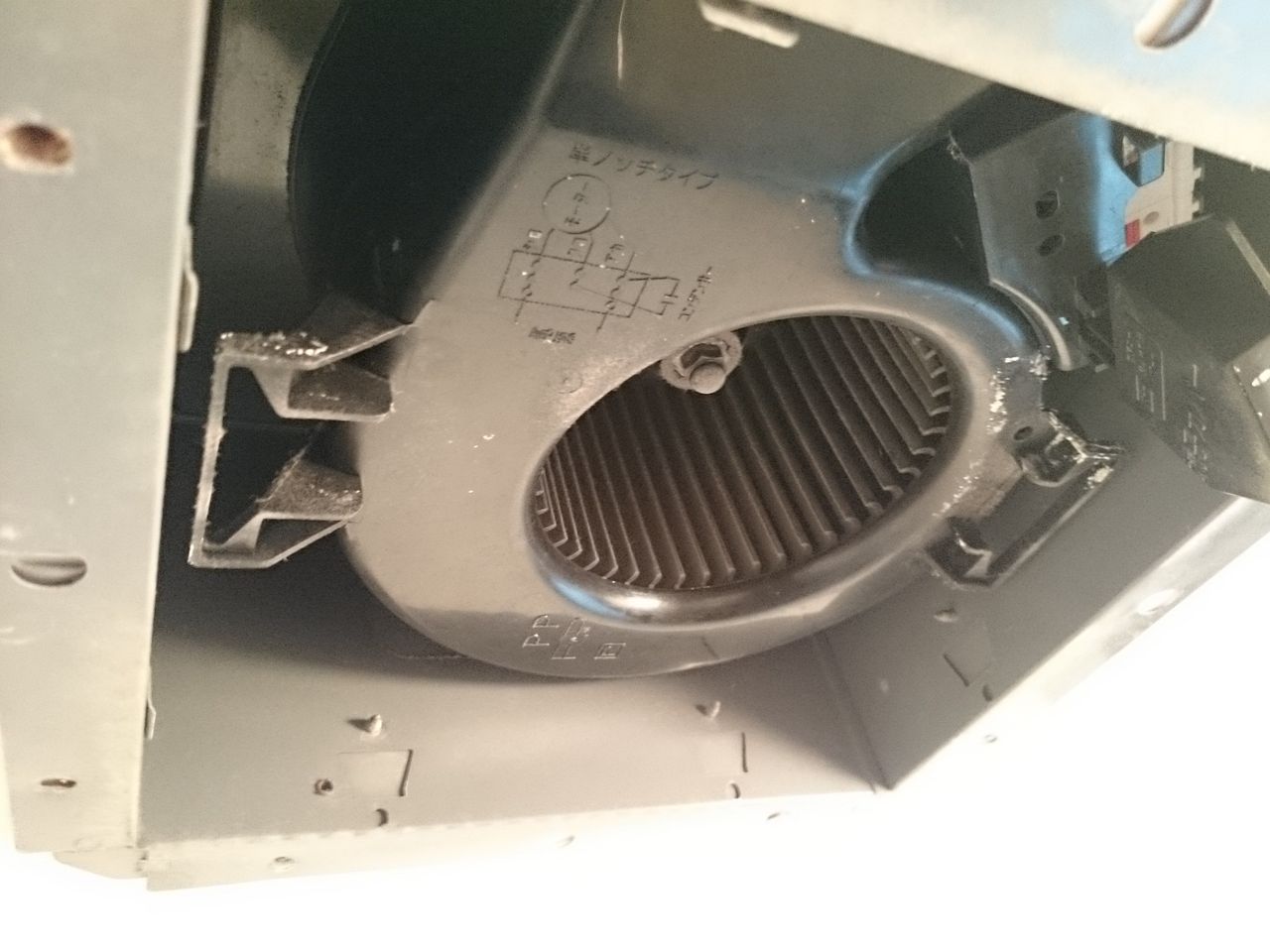

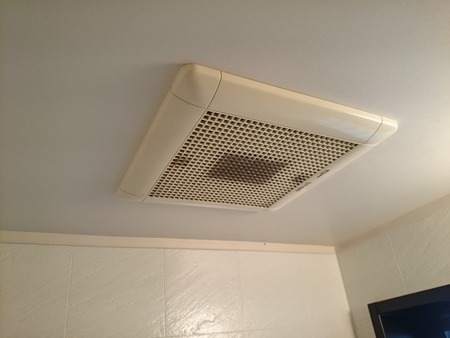

既設換気扇の画像です。三菱電機製 VD-15ZF4 1995年製です。
19
06

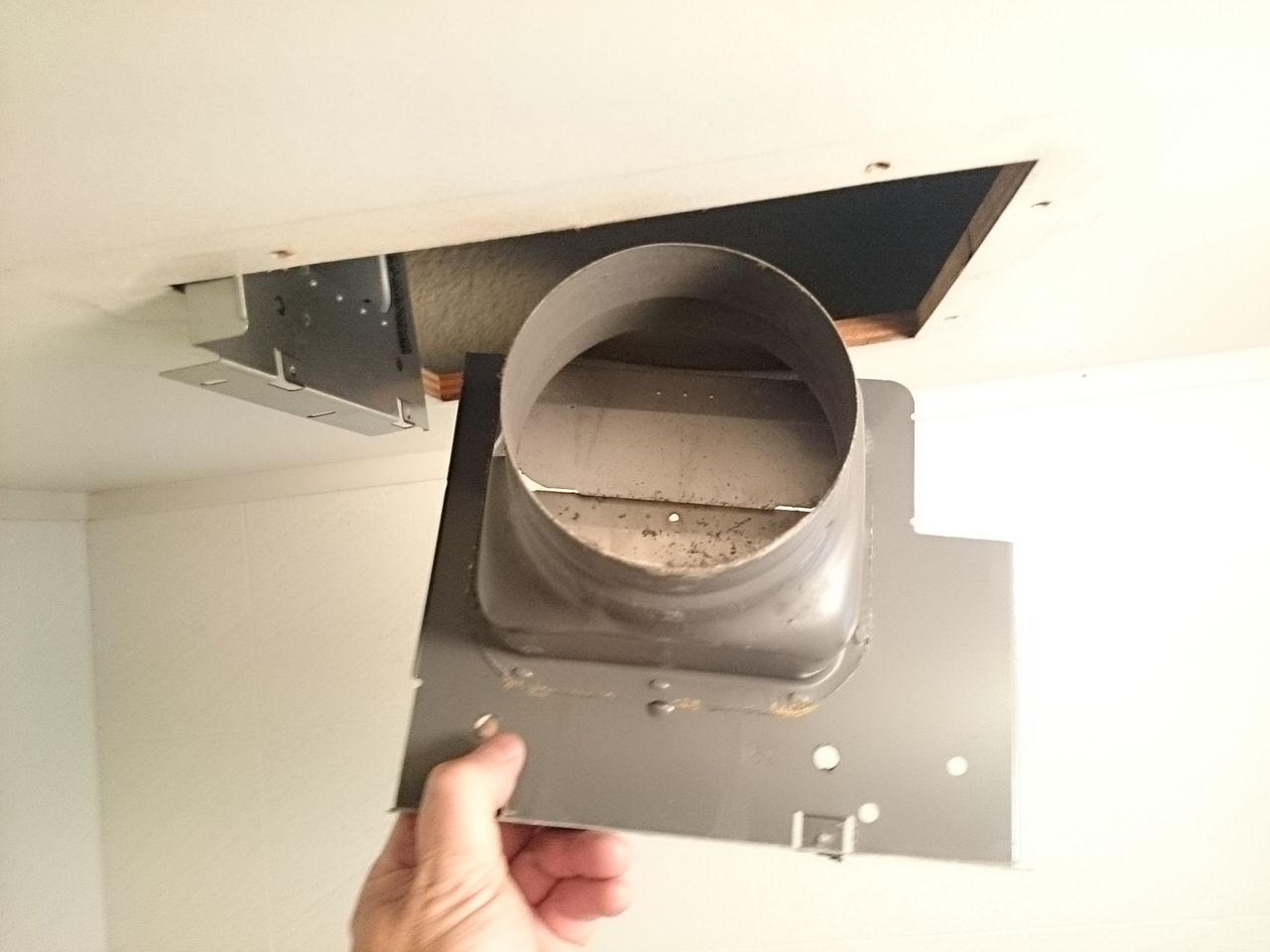

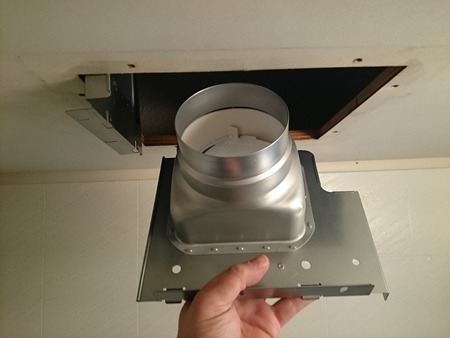

本体取り外し後、フランジの交換をします。
51
 58

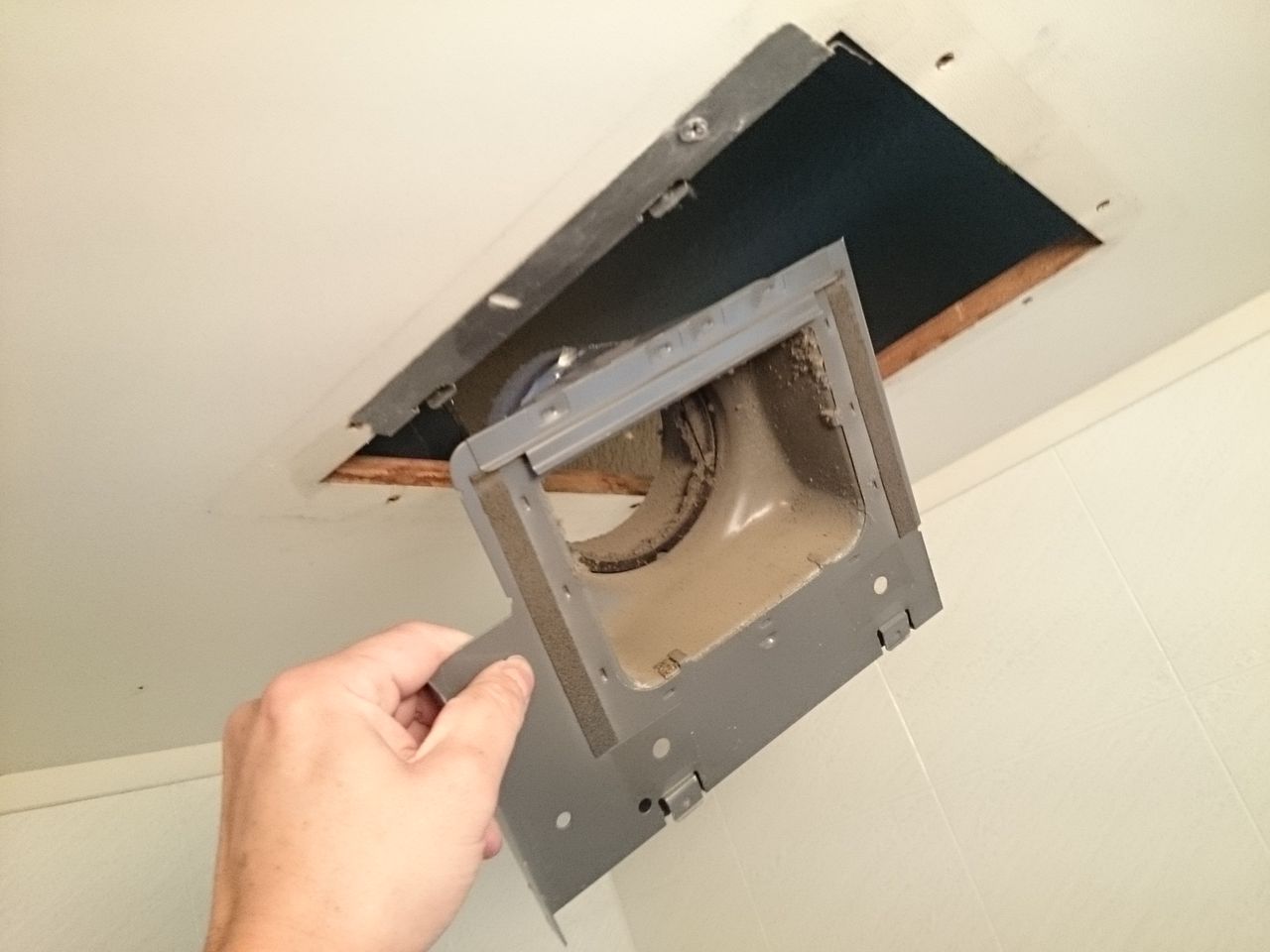

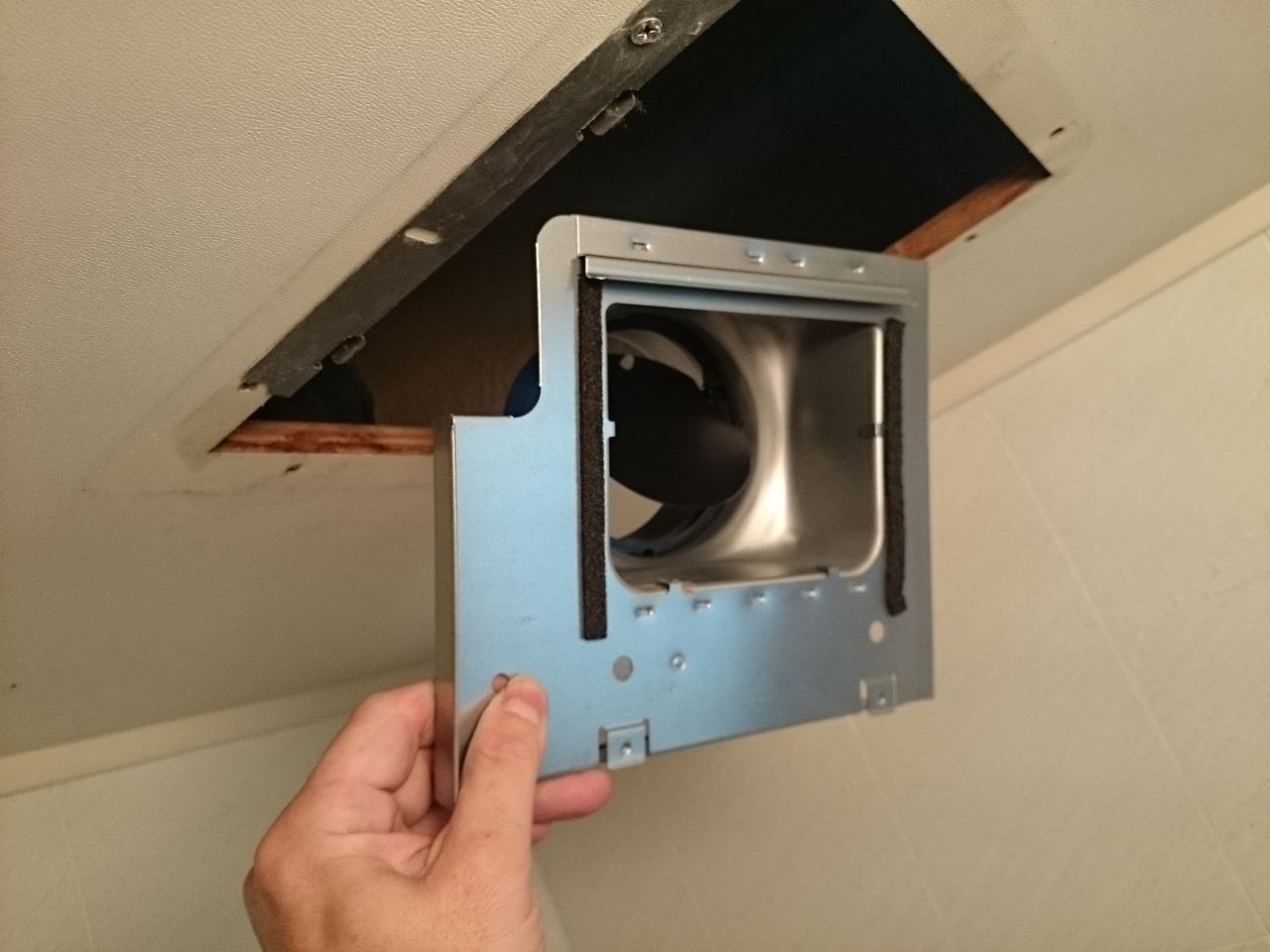

2部屋タイプですので、もう一方のフランジも交換します。
23
09

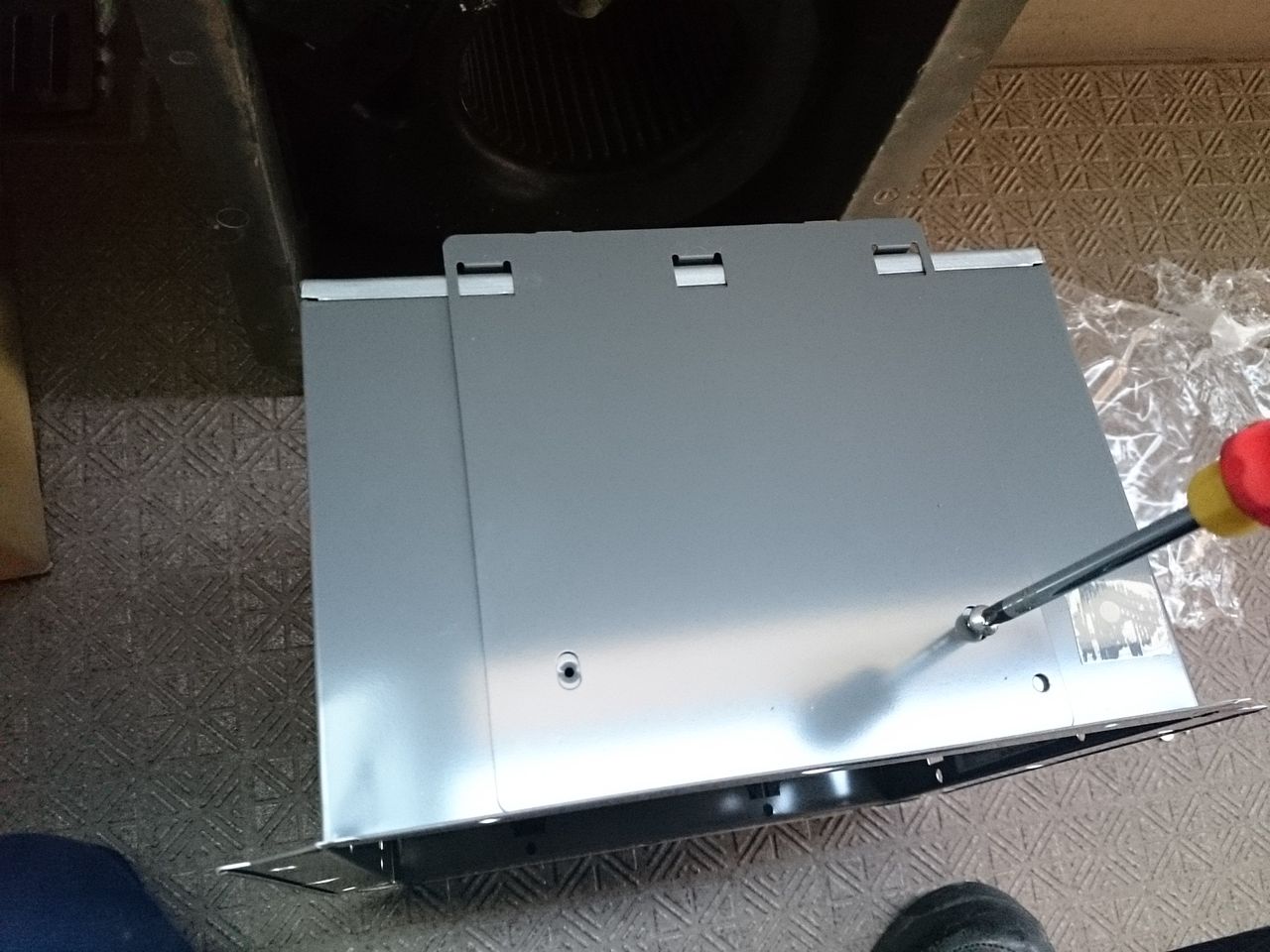

続いて本体の不要な吹き出し口のメクラします。
19

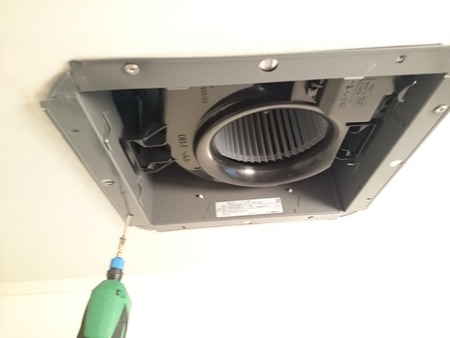

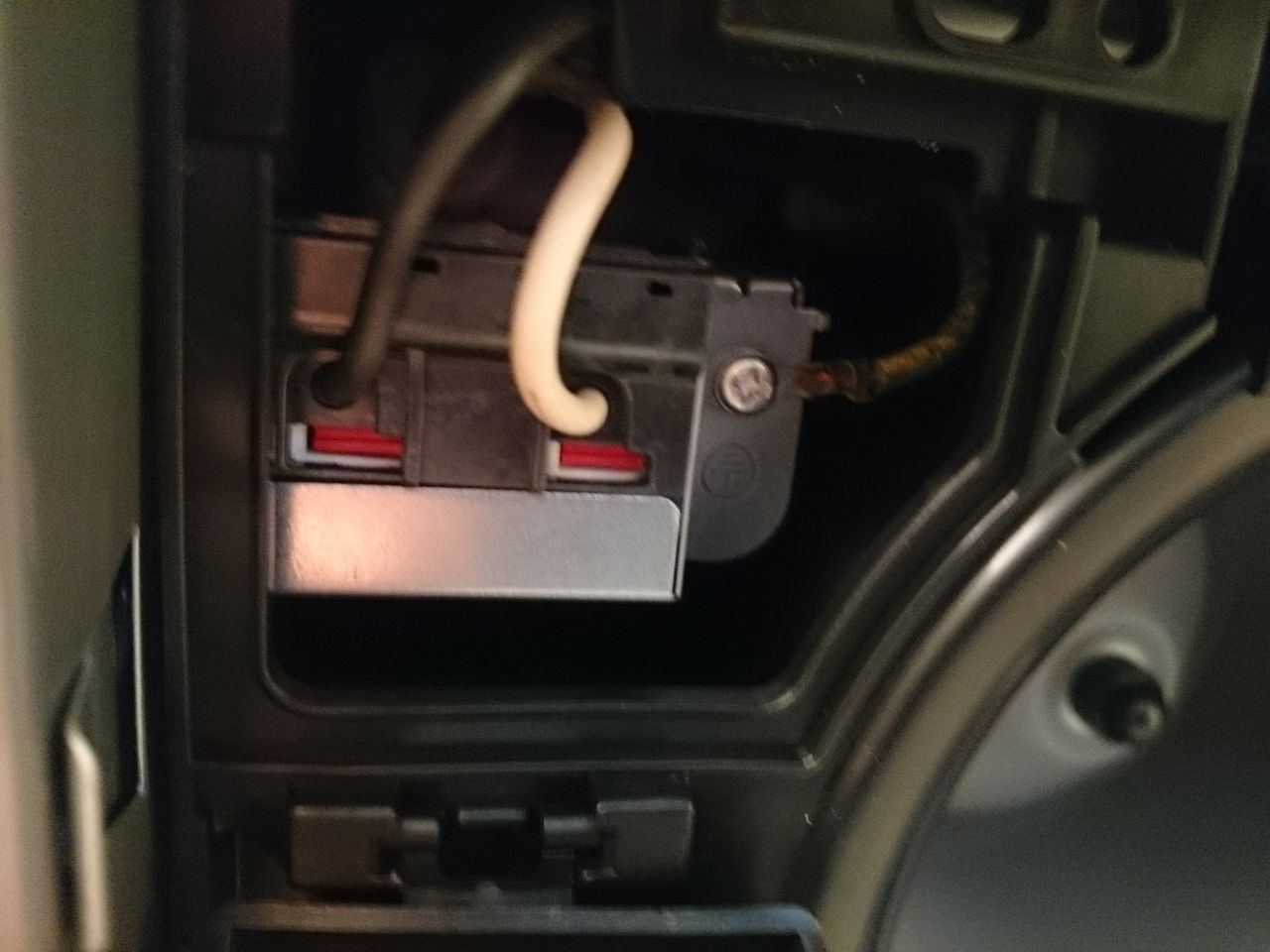

本体を設置後、配線を接続します。
05
02

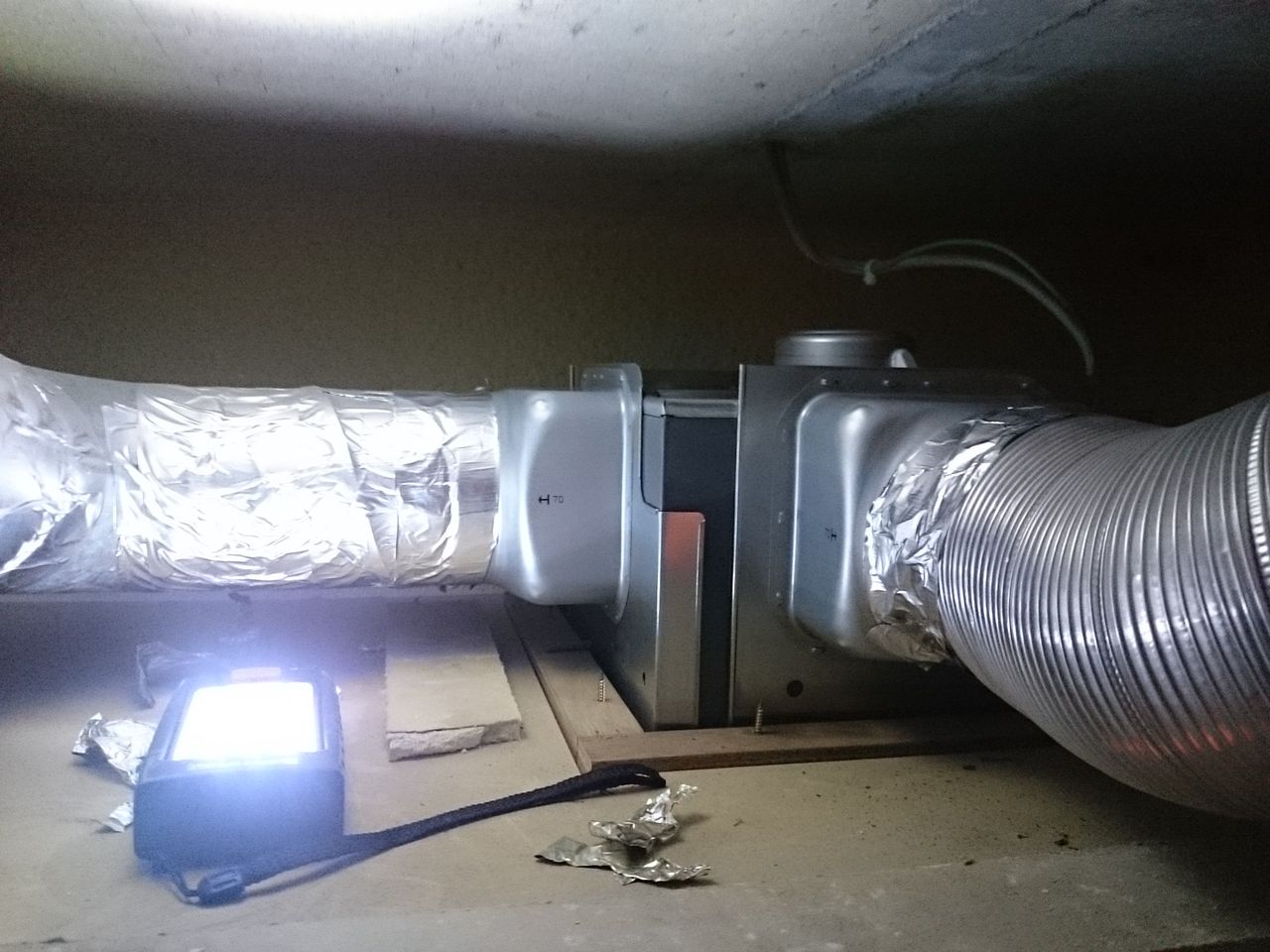

天井裏でダクトを接続いたします。
09





グリルを取り付けます。
58



副吹き出し口のグリルも交換します。
15
00

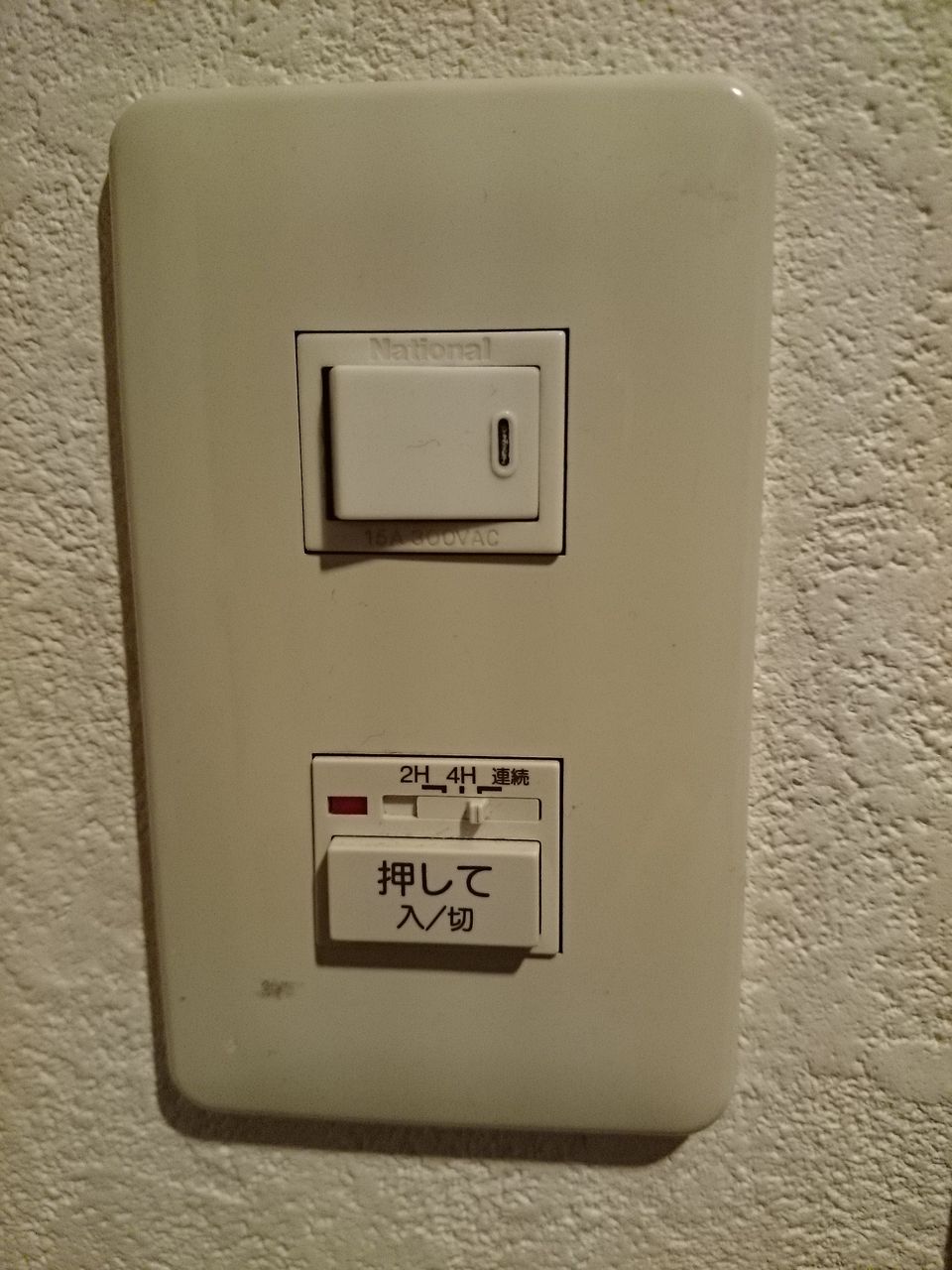

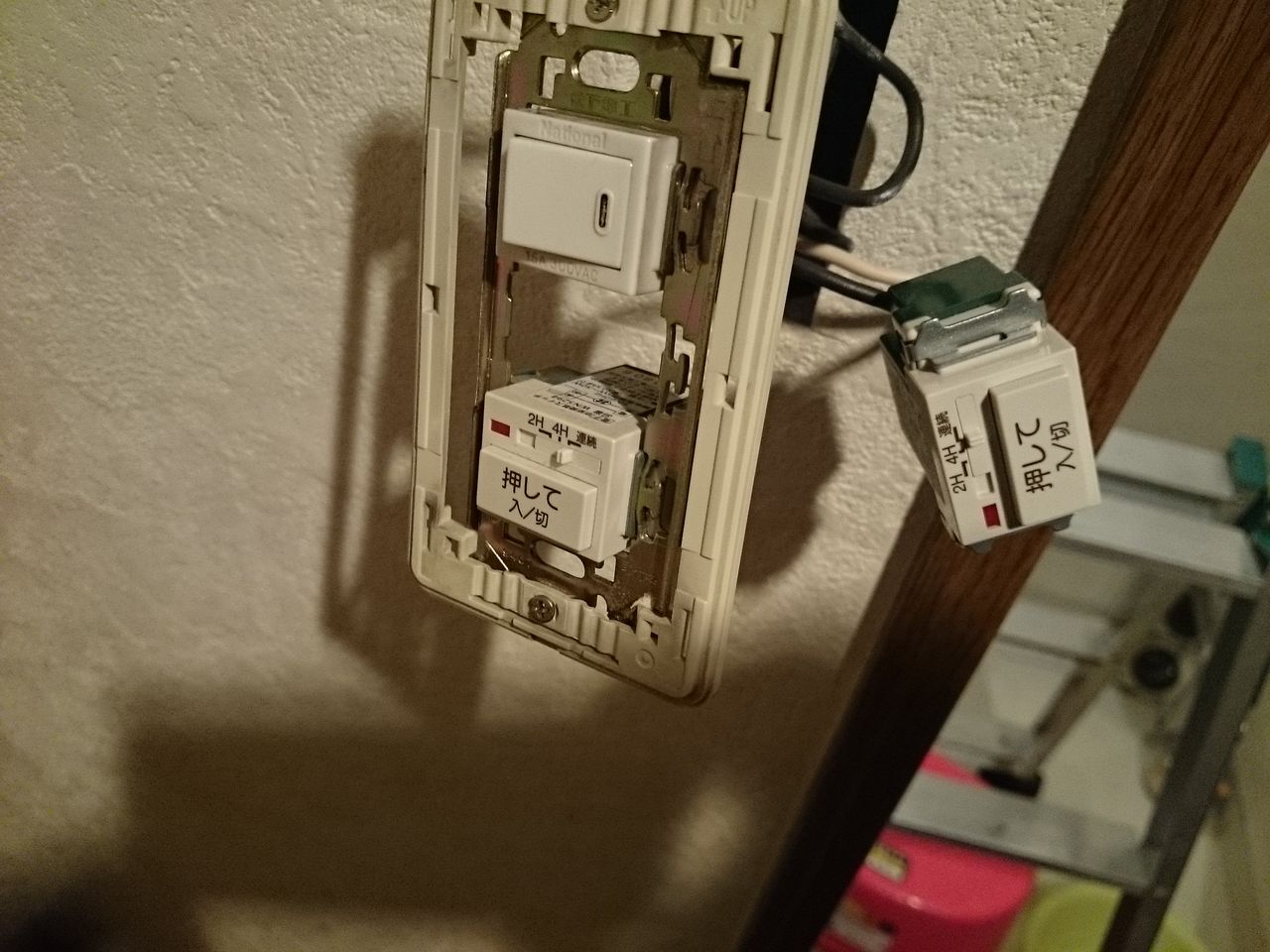

今回は浴室用タイマースイッチも交換いたしました。
2、4時間OFF機能があるタイプです。
27
23
29



今回取り付けた換気扇は後継機種のVD-15ZF9となります。
開口寸法等が同じであり、入替え作業も容易です。

以上、ご参考になりましたでしょうか?
では、また次回に。
