こんにちは。

今回はマンション共用部照明を制御しているタイムスイッチ交換工事施工例を
ご紹介致します。
今回の案件は、管理会社様よりのご依頼です。

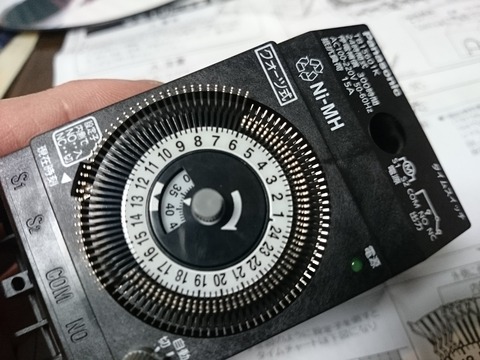

症状としては夕方になると点灯するはずの共用部照明が点灯しないとのことで、
調べると、タイムスイッチの時間がずれていました。
が、タイムスイッチの時間を正確に合わせても、すぐにずれてしまうます。
これはタイムスイッチの故障です。
27

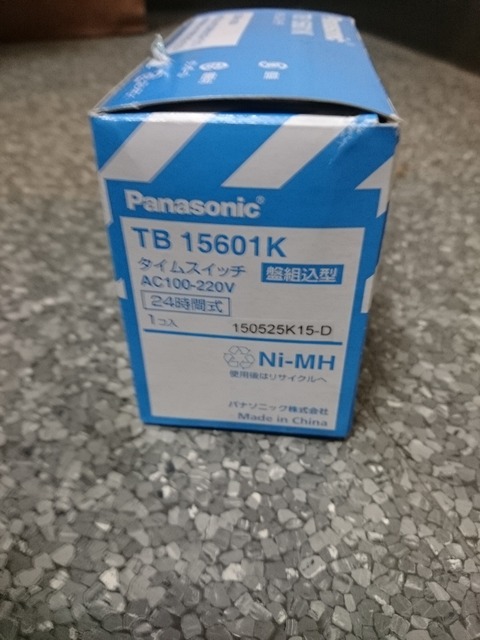

今回の交換するタイムスイッチです。パナソニックTK15601Kです。
52
32

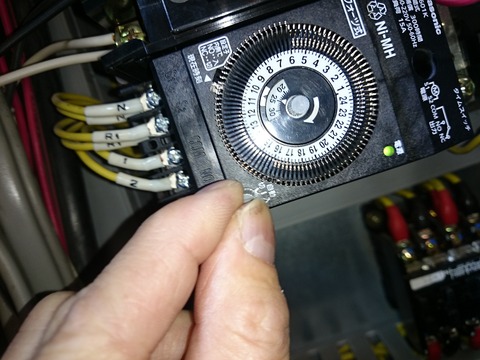

まずは既存のタイムスイッチを取外します、この時各端子にどの配線が接続されているか
マーカーしておきます。
24

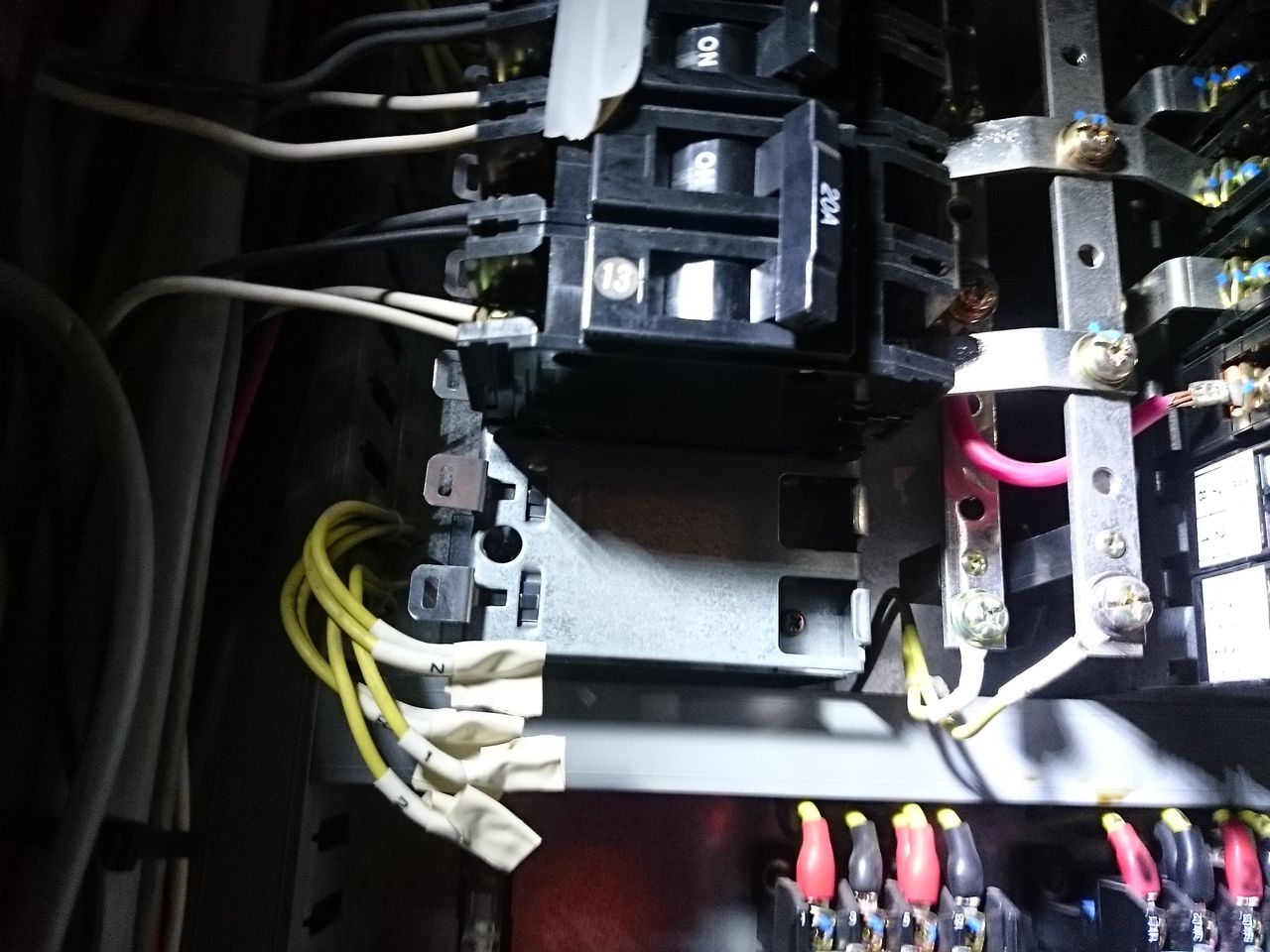

取り外した状態です。
22

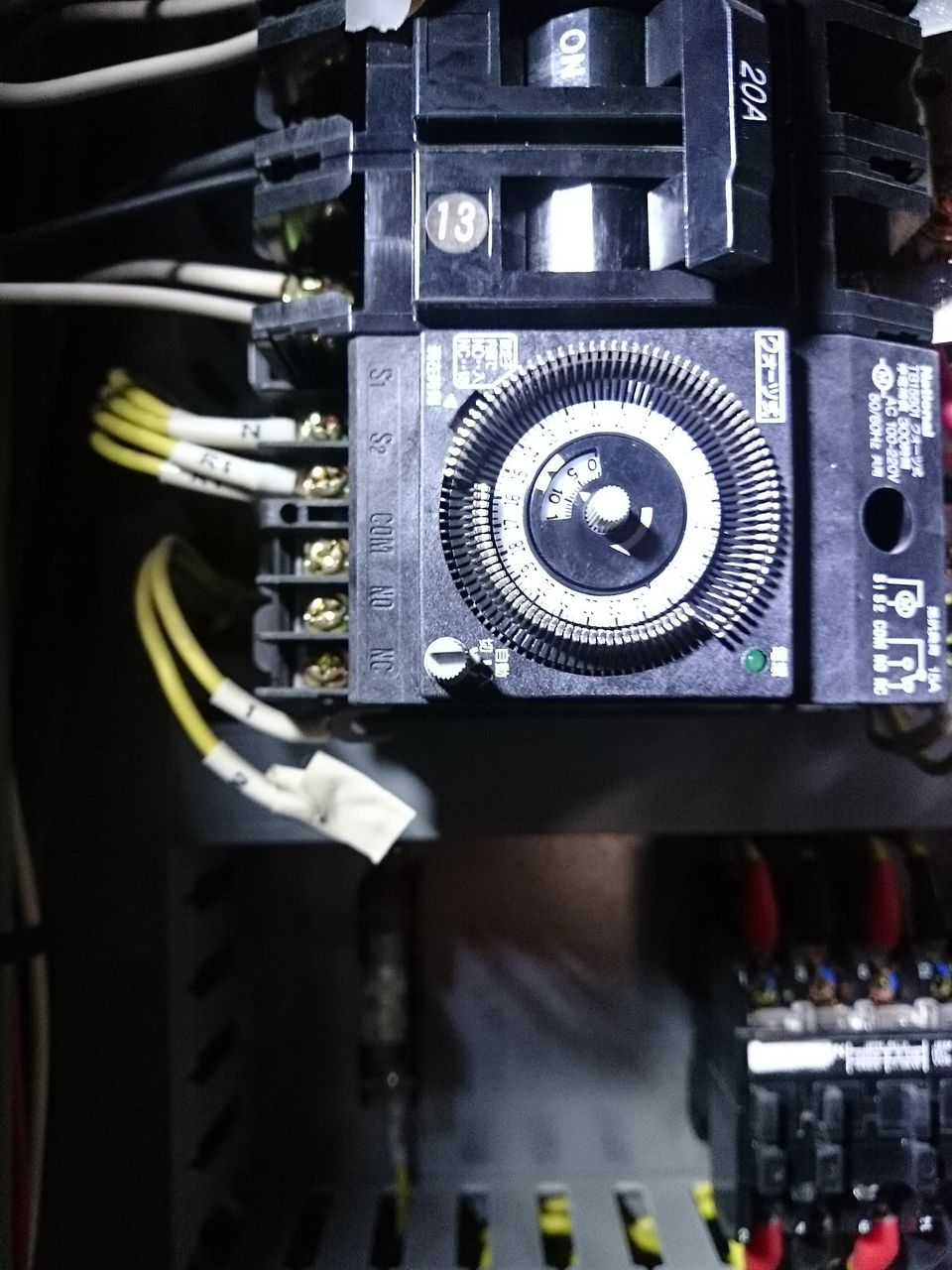

新しいタイムスイッチを取り付けます。
03

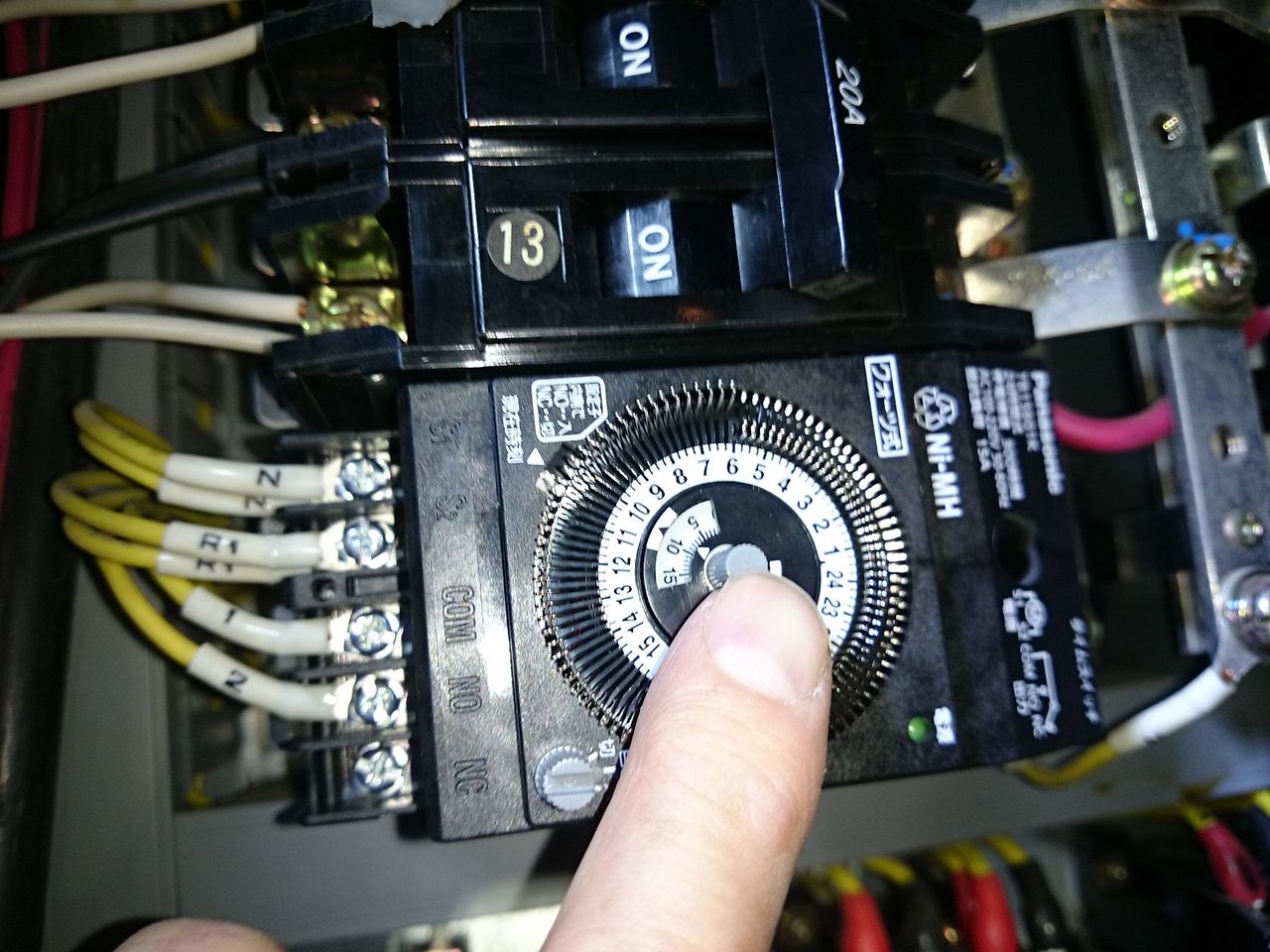

現在時刻と制御する時間をセットします。
07

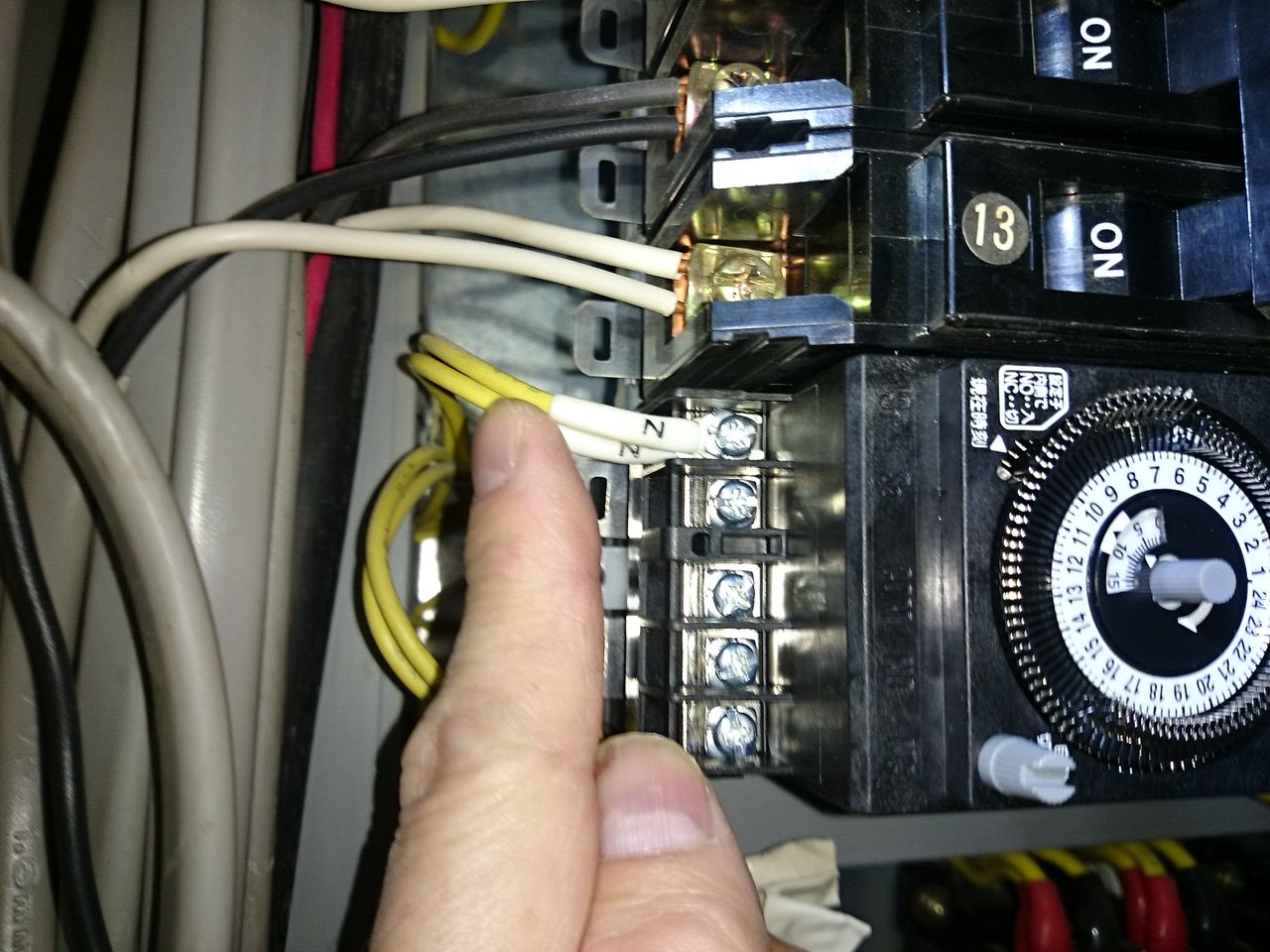

スイッチを自動にします。
07

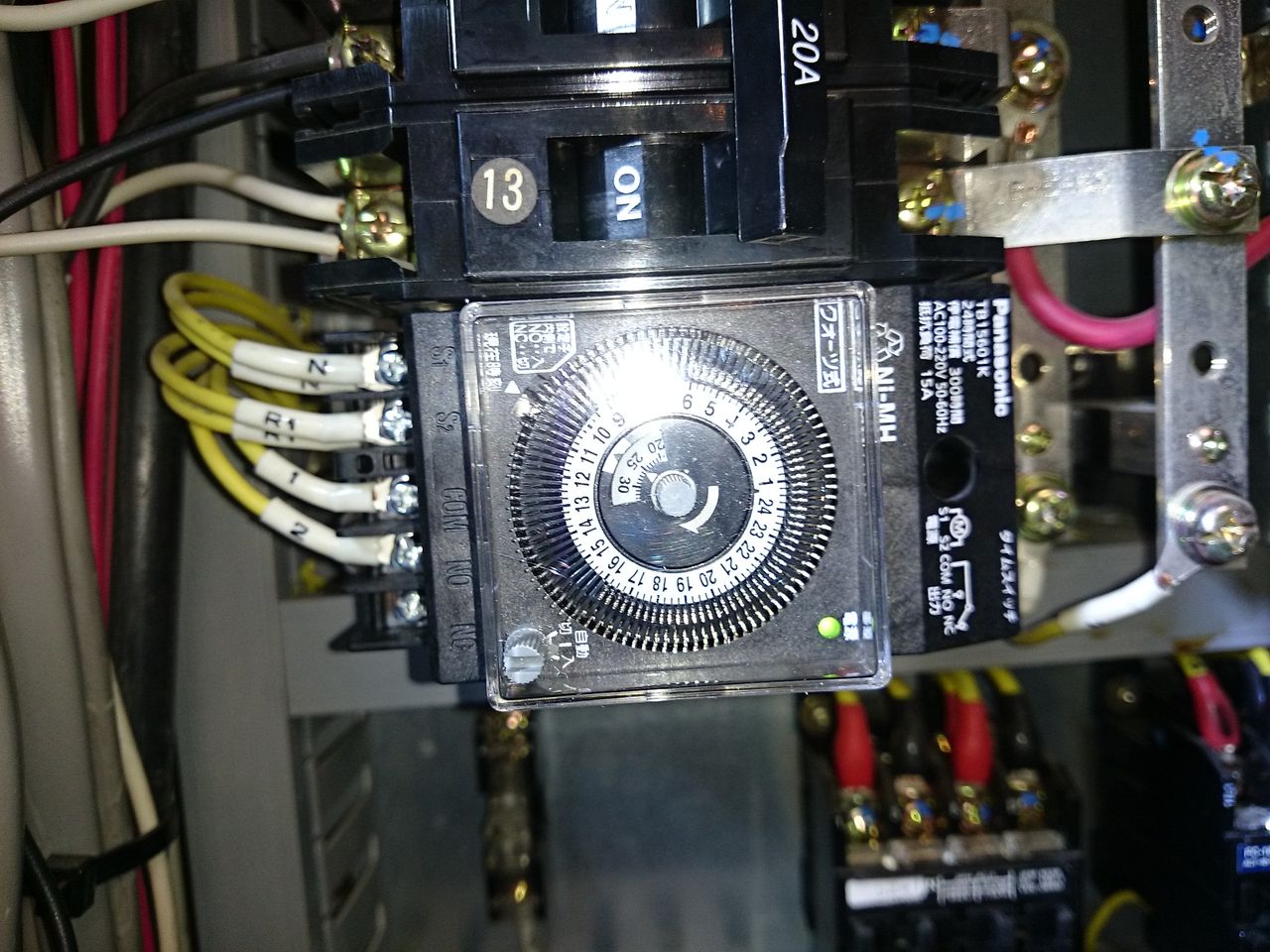

カバーを取り付けます。
43


この後、メインブレーカーをいれて動作確認をして完了です。
タイムスイッチ交換にあたり、共用部電源を落とすので、暫くは共用部電源系統は
全停電になります。

以上、タイムスイッチ交換のご紹介でした。
タイムスイッチはある程度の年月が経つと故障は多くなりますので、動作がおかしい場合は
交換をお勧め致します。
