物件設備トラブル 中間ダクトファン交換工事 パナソニックFY18DPC1WT 東京都 杉並区

こんにちは、関東も梅雨明け宣言があり、本格的な夏の始まりです!

今回は集合住宅に於ける、中間ダクトファンの交換工事例をご紹介いたします。
こちらの案件は、管理会社様よりのご依頼です。

中間ダクトファンのご説明ですが、一つの換気扇本体で2~3室を換気するためのものです。
今回の場合は、浴室、トイレ、洗面所の3室用となります。

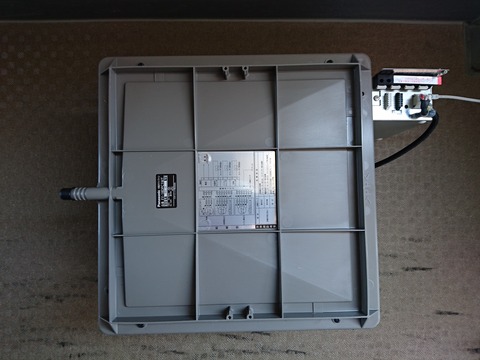

現状です、中間ダクトファン本体は浴室天井裏に設置されています。
33

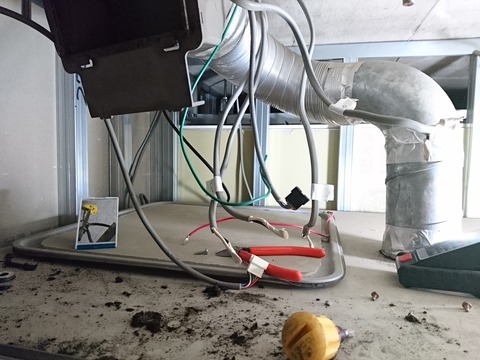

フランジを取外し、接続ケーブル類も取外します。
53
56

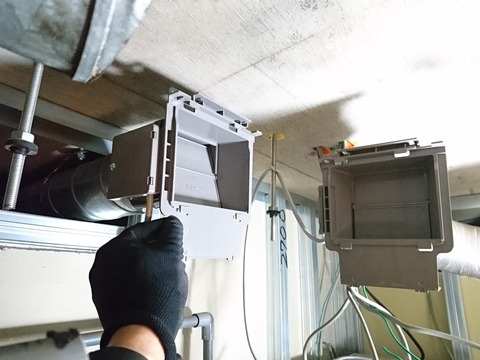

新しいフランジを取り付けます。
27


古いフランジはご覧のように埃が溜まっていました。
36


今回取り付ける中間ダクトファンはパナソニックFY18DPC1WTです。
29


本体を取付、ケーブル類を接続します。
31



設置後、試運転をして工事完了です。
22


この様な中間ダクトファンは最近は使用される頻度が少ないようです。
欠点は本体壊れると、全ての換気が出来なくなってしまいます。
マルチエアコンに似ていますね。

ではまた次回に。

お見積りは無料で御座います、お気軽にお問い合わせ下さい!

【エアコン工事・電気工事・アンテナ工事・防犯カメラ工事】
 東京都練馬区 有限会社小川冷熱電機工業 03-3995-0135
http://www.ogawa-reinetsu.com/index.html

分電盤交換工事及び単三切り替え工事 埼玉県戸田市

こんにちは。

今回はマンションに於ける分電盤交換工事&単三切り替え工事をご紹介いたします。

現状です、マンションリフォームに伴い分電盤を交換し、元々単二30Aの東電リミッターを単三40Aに、
変更する工事です。
既存分電盤です、埋込タイプでかなり古く、分岐ブレーカーの数も少ないです。

18
24


まず、メーカー2次側を外します、こちらのマンションは既に1次側に3本ケーブルが来ているので、
単三切り替えも容易です。

38
22


リミッターと取外します、その後既存ケーブルが短いのでBスリーブで延長致します。
35
32


既存分電盤は埋込タイプので新規分電盤はそのまま上に被せるように設置します。
41


リミッターを戻し、分岐ブレーカーを繋ぎ直します。
 11
04


この後、絶縁チェックとして完了となります。
カバーを取付ます。

44
00


事前に図面申請等は済ませてありますので、後は東電の工事が完了次第単三切り替え工事は完了となります。
以上、簡単ではありますが大まなか単三切り替え工事の流れです。
