■マンション共用部 盤内マグネットスイッチ・操作スイッチ交換工事■

こんにちは、今回はマンション共用電源部の負荷を制御しているマグネットスイッチと
操作スイッチの交換作業をご案内致します。
こちらの案件は管理会社様よりのご依頼です、有難うございました。現場は世田谷区です。

内容ですが、マグネットスイッチ、操作スイッチ共に誤動作等の不具合が出ているとのこと
ですので交換となります。

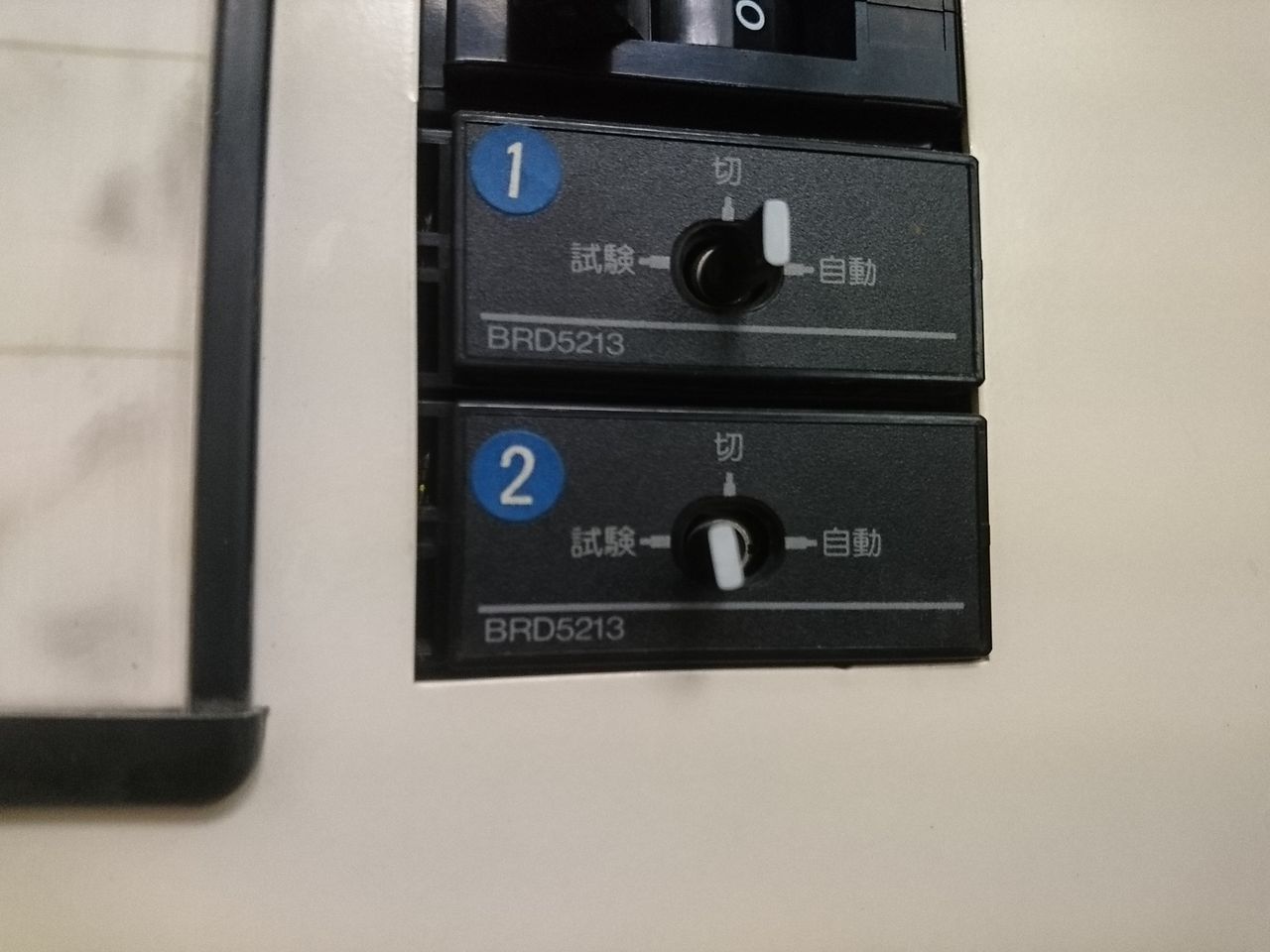

既設マグネットスイッチはNational製FC-18N、操作スイッチは同BRD5213です。
2018-05-21 13.16.30
2018-05-21 13.05.17


マグネットスイッチですが、現在Panasonicはマグネットスイッチの生産を
終了しているため、後継型番はありません。

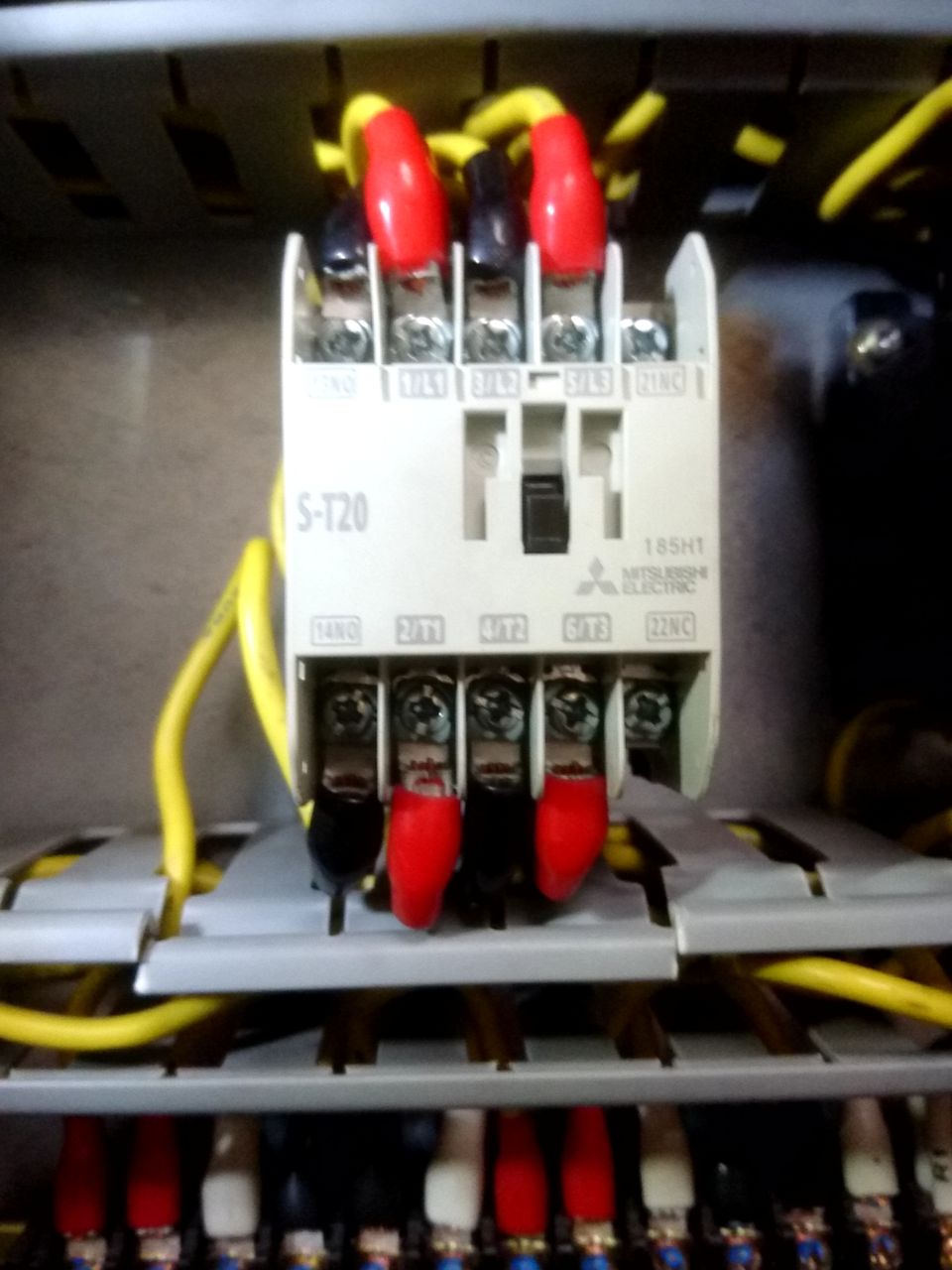

そのため、互換品にて対応します。今回は三菱電機製S-T20を取り付けます。

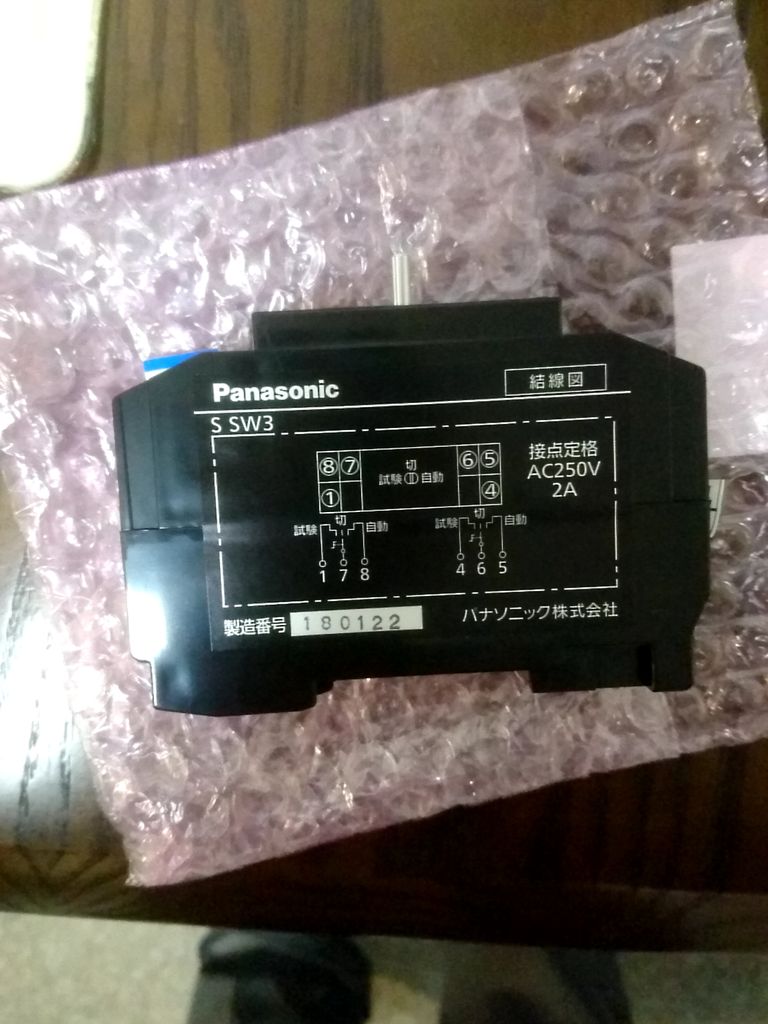

操作スイッチは同型番のものが存在するのでそちらを取り付けます。
2018-06-08 12.58.33
2018-06-08 12.58.40

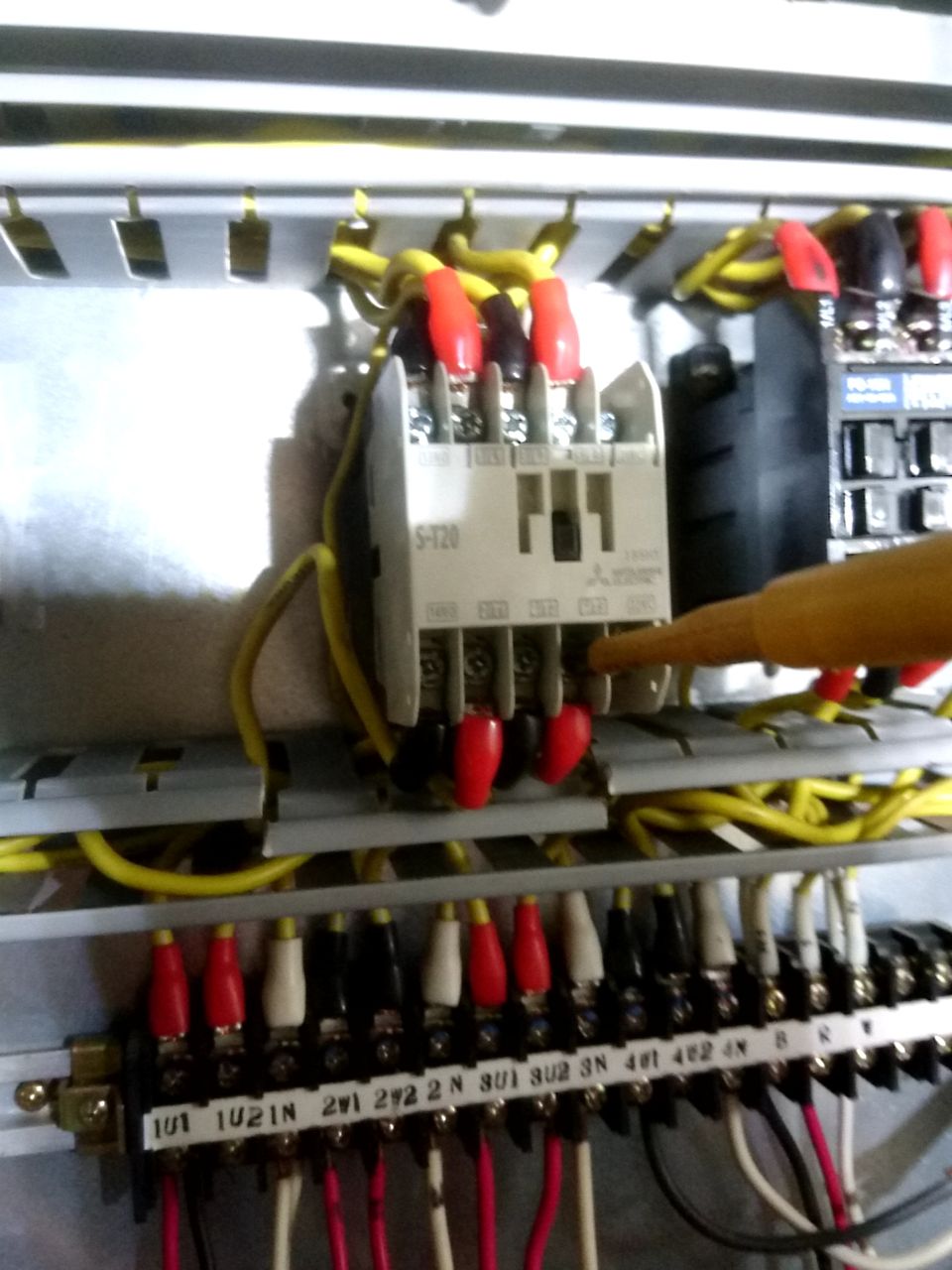

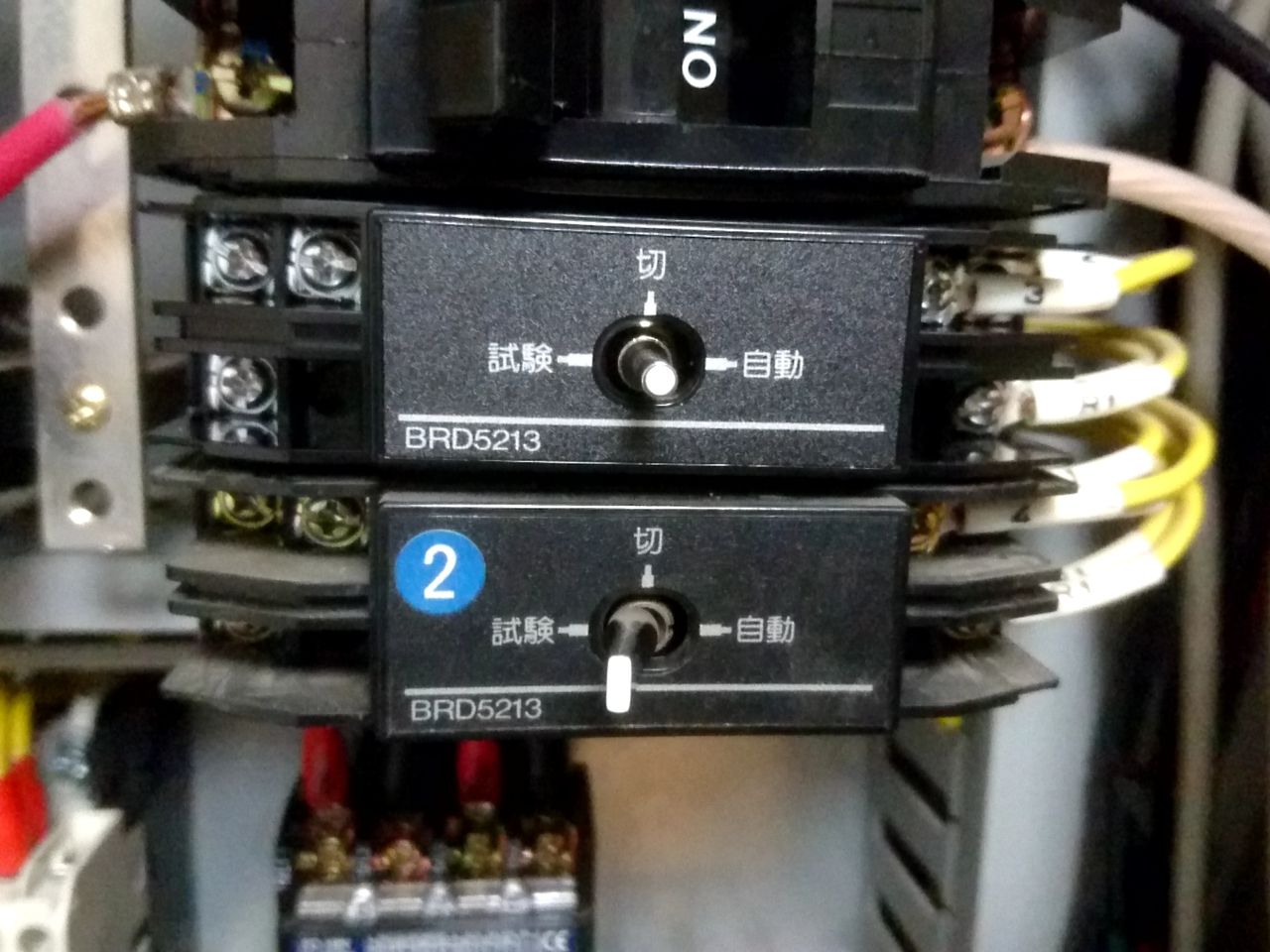

マグネットスイッチ、操作スイッチを交換します。

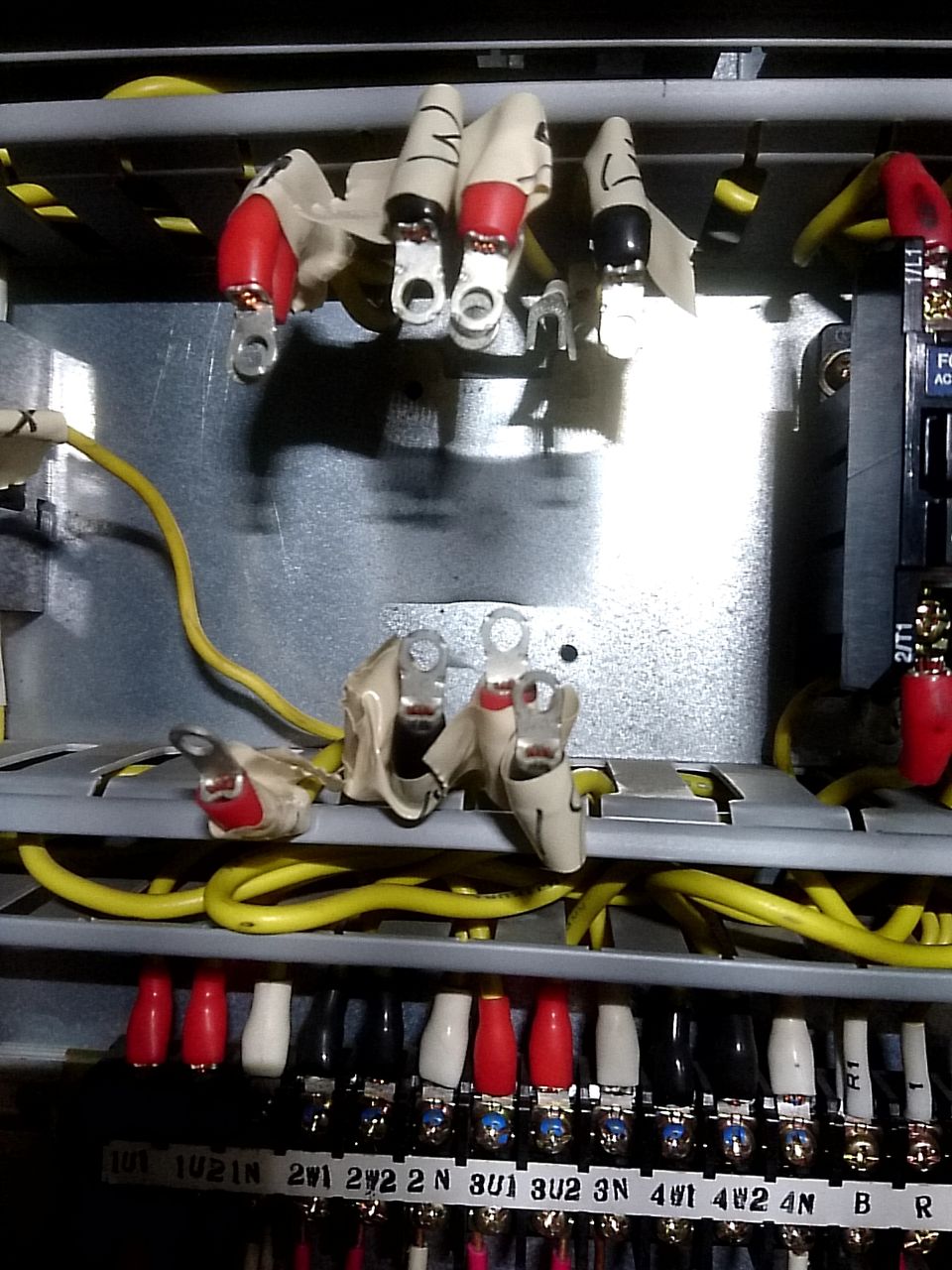

主電源を落として作業をしますので、共用部は停電となります。
2018-06-08 13.13.42
2018-06-08 13.27.56
2018-06-08 13.30.17
2018-06-08 13.36.09
2018-06-08 13.39.09
2018-06-08 13.40.50



交換作業後、負荷が正常に作動するかを確認して終了となります。
2018-06-08 13.43.56



以上、マグネットスイッチ・操作スイッチの交換作業のご案内でした。

弊社は集合住宅共用部の電気工事を得意としております。
お見積りは無料で御座います、お気軽に御連絡下さいませ。

有限会社小川冷熱電機工業 03-3995-0135
http://www.ogawa-reinetsu.com/index.html

■最近購入した工具No10 REXコードレスフレア RF20S■

こんにちは、今回は久しぶりに最近購入した工具をご紹介致します。
ご紹介する工具は、「REX製 コードレスフレアRF20S」です。
この工具は空調屋さん専用のものです。

何をする工具かと言いますとエアコン工事の際、配管を機器に接続するわけですが、
その際に配管の先を広げる(フレア加工)為の工具です。
DSC_3965


旧機種RF20Nとの比較です、全体的にコンパクトになりました。
DSC_3967 (1)


重量の比較です、RF20Nが約1.8kg、RF20S約1.4kgです。
新型が400g程軽くなっています。(バッテリー込)
DSC_3968
DSC_3969

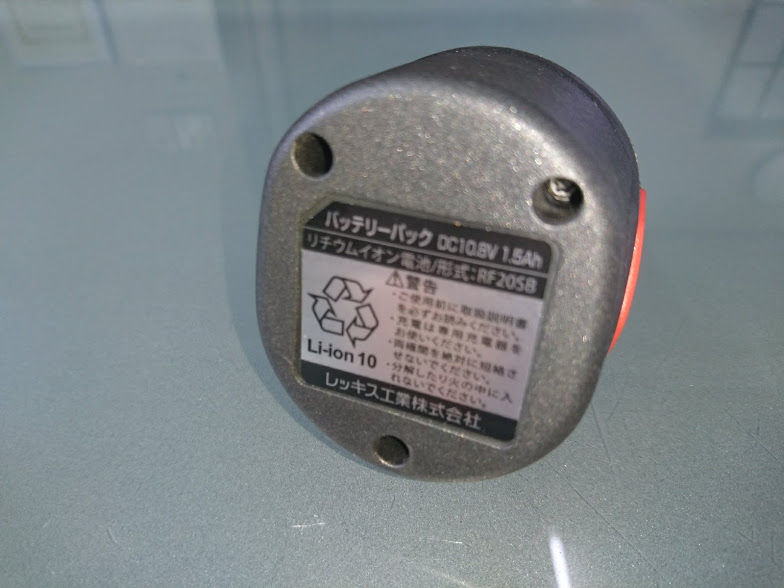

本体もコンパクトですが、大きな違いはバッテリーです!
新型ではリチウムイオン電池になり継ぎ足し充電をしても問題なくなりました。
サイズも小さくなり取り回しが良くなりました。
DSC_3970
DSC_3973


使用感ですが、トータルで軽くなりヘッド部分も小さくなったのでとても
使いやすくなりました!
加工時の旧機種との違いですが、RF20Nではトリガーを離しても
少しモーターが回り続けますが、RF20Sではオートストップ機能が働きます、
このへんは使い勝手良くなっています。
あとはやはりバッテリー周りですね、リチウム電池になったので安心して使えます。

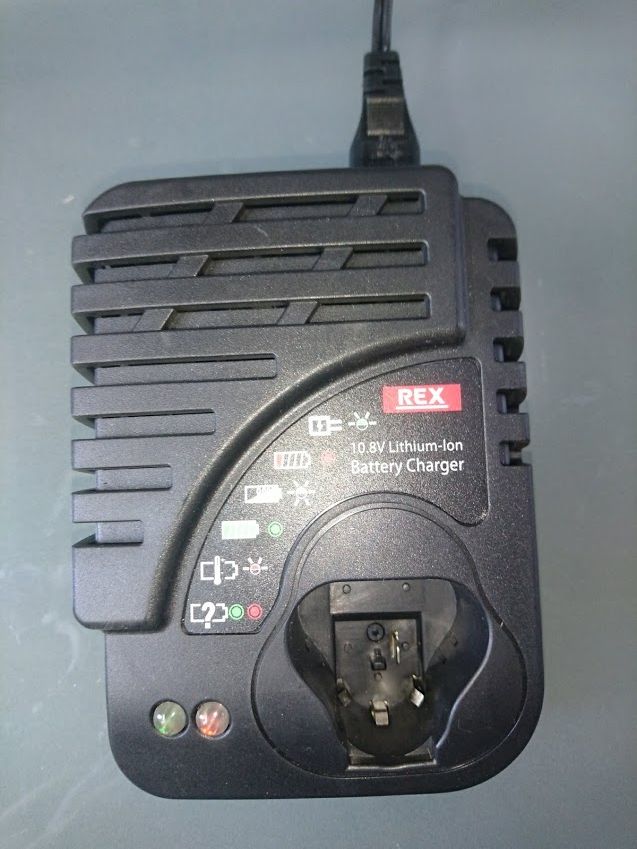

充電器もコンパクトになりました。
DSC_3966


やはり電動工具は軽いのに限ります、作業性も向上しますね。
以上、RF20Sのご紹介でした。

有限会社小川冷熱電機工業 03-3995-0135
http://www.ogawa-reinetsu.com/index.html

◆単3中性線欠相保護付き漏電ブレーカー交換工事◆

こんにちは、今回は漏電ブレーカーの交換作業例をご紹介致します。
今回の案件は管理会社様よりのご依頼です、有難うございました。

現場は練馬区です。
既存漏電ブレーカーの誤作動が多いとのことで交換工事となりました。
既存漏電ブレーカーは3P2Eですが、昔のタイプですので中性線欠相保護はついて
おりません。
2018-05-09 10.07.39
2018-05-09 10.08.50


では作業開始です、電気メーターの2次側を外し既設漏電ブレーカーを取外します。
2018-05-09 10.21.43


今回取り付けする漏電ブレーカーはPanasonic製BJW36035中性線欠相保護付きです。
現在は単3回路では中性線欠相保護付き漏電ブレーカーの取り付けが内線規程により
定められております。
2018-05-08 14.19.49


では取り付けていきます、白い細い線が中性線欠相保護線です。
2018-05-09 10.39.21
2018-05-09 10.43.38


取付後、各回路にて絶縁チェックをして完了となります。
2018-05-09 10.51.48
2018-05-09 10.55.04


ご覧の様に、既設分電盤に綺麗に収まりました。
以上で作業は終了です。
漏電ブレーカーはある程度年数が経つと誤作動を起こす可能性が御座います。
漏電や過負荷以外でブレーカーが落ちる場合は漏電ブレーカー自体に不具合が
あることが多々あります。
弊社では、分電盤周りの点検作業も行っております。

お見積りは無料で御座います、お気軽に御連絡下さいませ。

有限会社 小川冷熱電機工業 TEL/03-3995-0135
http://www.ogawa-reinetsu.com/index.html
