2020年04月

★LAN配線の導通チェック&配線探査 デンサンLANチェッカー LNC-210 横浜市青葉区 ★

こんにちは、今回は既設LAN配線のショート、誤配線のチェック作業をご紹介致します。

今回の案件は物件管理会社様よりのご依頼です、有難うございました。

ご依頼内容ですが、「各居室にLAN端子が付いてるがネットに接続出来ない、
LAN配線に問題があるのでは?」
という内容です。

早速調査開始です、LAN配線が正常かどうかを調べるにはLANチェッカーを使用します。

弊社では、「デンサン LANチェッカー LNC-210」を使っています。
51+plyzOWFL._AC_

使用法ですが、簡単に言えば親機と子機があり、それぞれをチェックしたいケーブルに
接続します。導通に問題なければ親機ランプが点灯しアラームが鳴ります。
このセットには子機が3個ついているので、同時に3箇所でLAN配線を調べることが出来ます。

では、実際にLAN配線をチェックします。

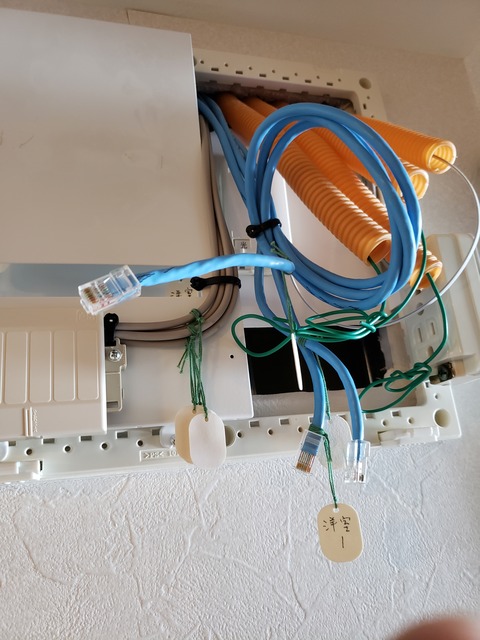

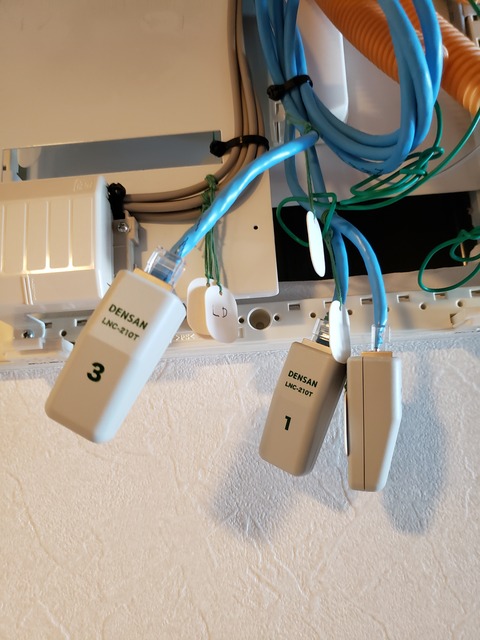

ルーター設置場所に来ている各ケーブルに子機を接続します。
2020-04-06 09.58.23
2020-04-06 09.59.22

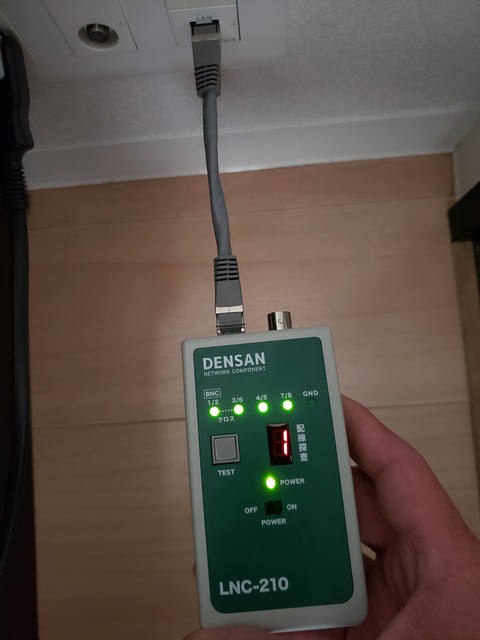

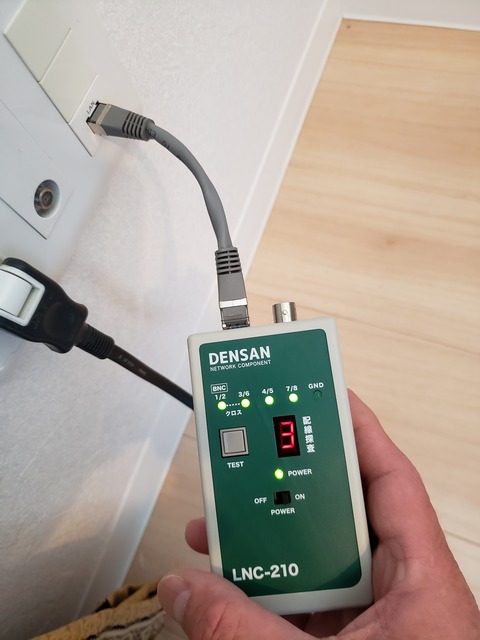

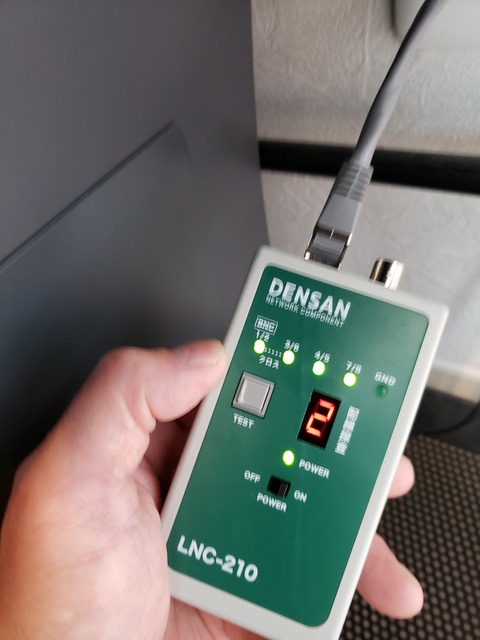

その後、各居室に親機を接続しランプが点灯&アラームが鳴れば正常です
2020-04-06 10.00.39
2020-04-06 10.01.38
2020-04-06 10.02.48


ご覧の様に各LAN配線には問題が御座いませんでした。
ネット接続出来ないのは他に原因があるようです。

子機に番号が記載されていますが、これは親機にも反映されるので複数ケーブルの
配線探査も同時に行えて便利ですね。

弊社ではLAN配線工事、調査等も行っております。
お見積りは無料です、お気軽にお問い合わせ下さい!

有限会社小川冷熱電機工業 03-3995-0135

http://www.ogawa-reinetsu.com/index.html


★デザインアンテナ・4K8K BS/110°アンテナ取付工事 東京都練馬区★

こんにちは、今回はデザインアンテナ・4K8K対応衛星アンテナ工事をご紹介致します。
今回の案件は弊社HPよりご依頼頂きました、有難うございました!

では、作業開始です。まずはデザインアンテナから取付けていきます。

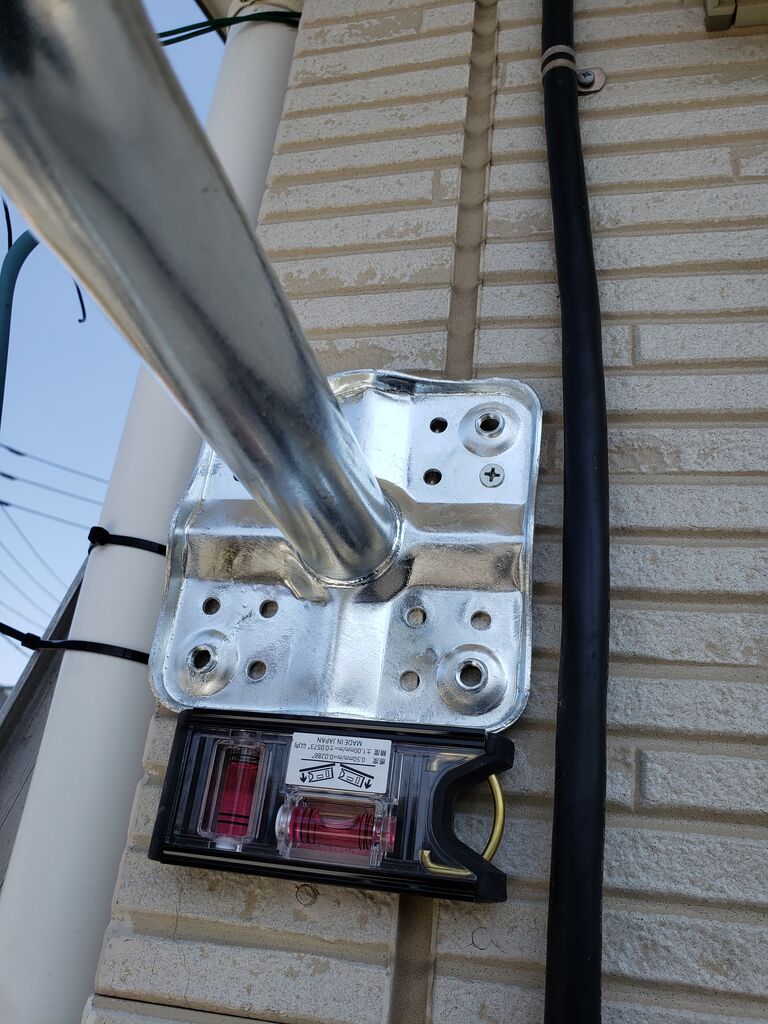

アンテナベースを壁面に水平を出しつつ取付けます。
2020-04-02 10.04.10


本体を取付けます。アンテナはDXアンテナ製 UAH801です。
2020-04-02 10.08.09

レベルチェッカーでレベル測定をします。
信号品質は問題ありませんが、受信レベルが低いのでブースターを導入致します
2020-04-02 10.06.58
2020-04-02 10.07.53


続いてBSアンテナを取付けます。こちらもDXアンテナ製 4K8K対応 BC453Sです。
2020-04-02 09.44.17


こちらも取付け金具を水平に注意しながら取付けます
2020-04-02 10.47.27


本体を取付けレベル確認をします。数値は問題御座いません。
2020-04-02 10.55.45-1
2020-04-02 10.06.58
2020-04-02 10.56.23-1


既設ケーブルの導通も事前にチェックしておきます。同軸チェッカーを使用して確認です。
2020-04-02 09.34.11


導通があるとマイク部分が「ピーピー」となり、確認が出来ます。便利です。
2020-04-02 09.34.36
2020-04-02 09.35.29


ブースターに各ケーブルを接続し利得調整をします、利得の数値は取説の表記に
準じます

ブースターもDXアンテナ製 4K8K対応 GCU433D1Sです。
このブースターはUHF帯の利得を33db、43dbを選べるので弱電界でも使えますね
2020-04-02 11.28.42
2020-04-02 14.57.09
2020-04-02 11.43.42


最終的にTV端子で実際レベル等を測定して終了となります。
数値はUHF,BS/CSとも良好です。
2020-04-02 11.49.53-1
2020-04-02 11.52.12


以上で作業完了です!
2020-04-02 12.25.37-1



アンテナ工事のお見積りは無料で御座います。
お気軽にお問い合わせ下さいませ!

有限会社小川冷熱電機工業 03-3995-0135

http://www.ogawa-reinetsu.com/index.htm

★ルームエアコン取り付け工事 既設配管カバー再利用例 東京都中野区 ★

こんにちは、今回はルームエアコン工事の際に室外配管カバーを
再利用する施工をご紹介致します。
今回の案件は管理会社様よりのご依頼です、有難うございました。

既設の配管カバーを再利用する場合は多々ありますが、建物の外壁塗装の際に、
配管カバーも塗装されてしまうケースがあります。

配管カバーも塗装されてしまうと、合わせ目に塗装が入り、
取り外しが困難になります、特にジョイント部品は・・・・
最悪、壊しての取外しとなります。
20200203_121917
20200203_121928



今回は何とか壊さずに外れました、この一つパーツを外すのにかなりの時間
要しました・・・・
20200212_094501
20200212_124814



室内機の交換前、交換後の状態です。
20200203_121756
20200212_124552


室外機の交換前、交換後の状態です。既設2段置き架台の下の段です。
20200203_121939
20200212_124808


以上、配管カバー再利用のご紹介でした。

あと、配管カバーは塗装しないでほしいです・・・


エアコン工事のお見積りは無料で御座います、お気軽にお問合せ下さいませ。

有限会社小川冷熱電機工業 03-3995-0135

http://www.ogawa-reinetsu.com/index.html
