こんにちは、今回は三菱電機天カセエアコンに分ダクトフランジを
取り付ける工事内容をご紹介致します。
今回の工事はHPよりご依頼頂きました法人様です、有難うございました。

「分ダクトフランジ」とは、天カセエアコンに取付し冷暖房の風を別の場所に
送る為の部材です。

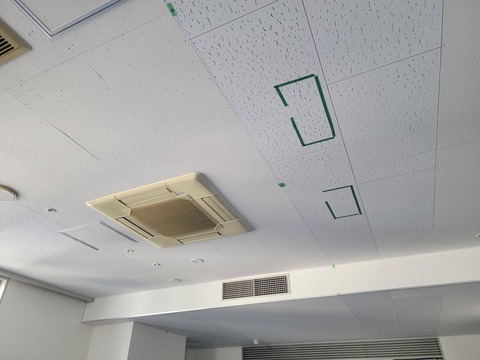

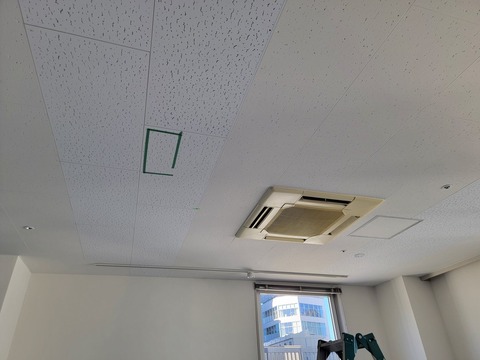

現状です。現場はビルのワンフロアーで、パーティションが出来る前に
施工となります。
分岐数は3個所となります。(緑テープに位置に吹き出し口を設置)
U02N-2OSRJK2bDnZ7rFcMw
owdgabTOSqm7qVHDxiCzyA

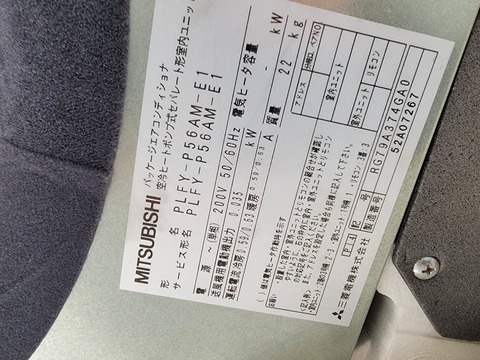

今回分ダクトフランジを取り付けるエアコンは三菱電機 PLEY-P56AM ビルマルチ形です。
TirKzDDPQb6TjaY09lph2w


では作業開始です!

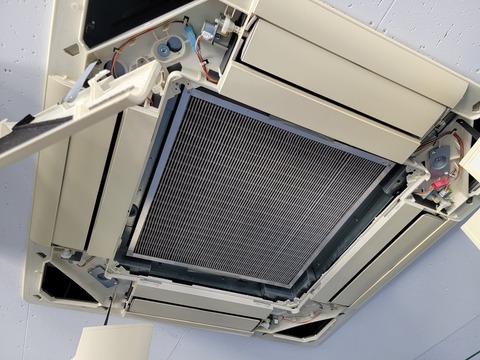

まずはパネルを取外し、本体周りのボードを取外します。
BfAjJ8-RQAakAB_UnxcZ9g
GtmgPsZDRWS2nRop5kNlxA

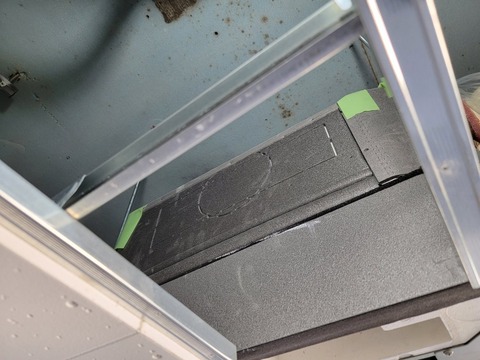

エアコン本体側面に分ダクトフランジを取り付ける場所があります。
ZHpC3kexQ6a02MW1Np75fQ

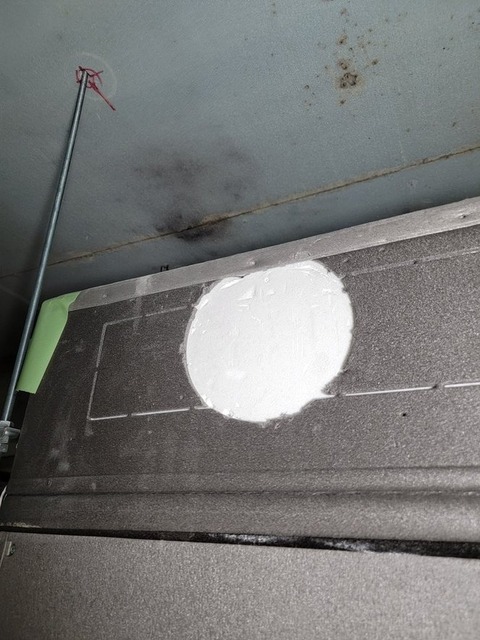

丸部分の側をカットしていきます。
1Y6HEXQOSkGCQNox2HDWmQ

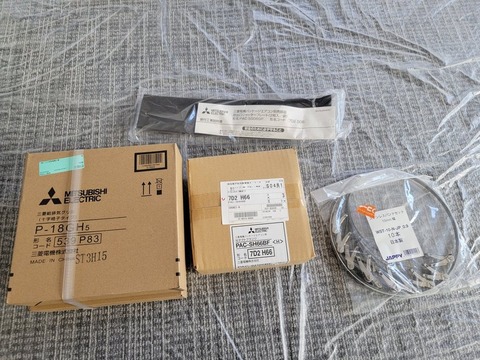

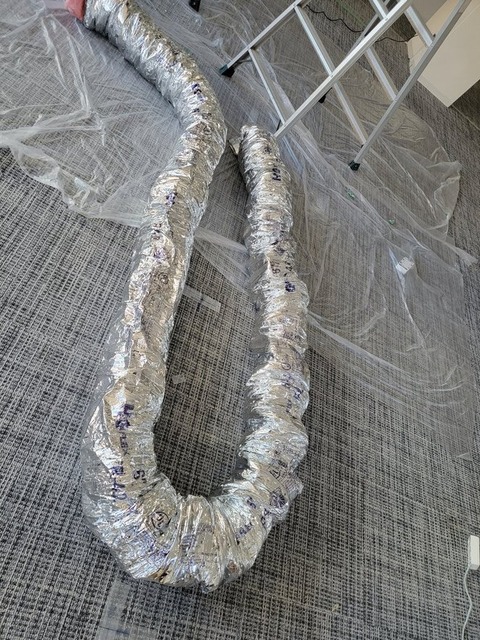

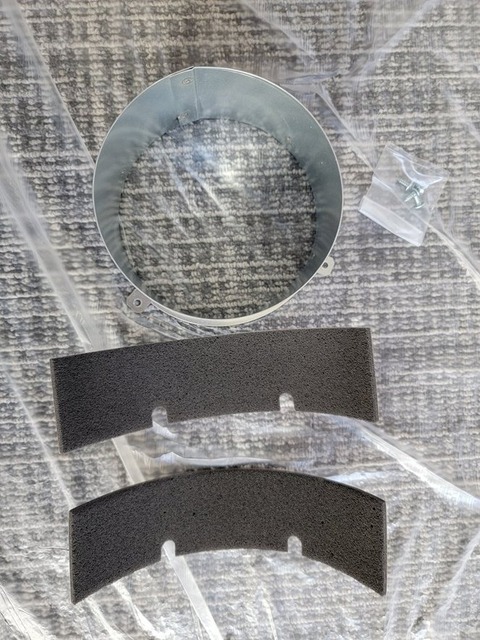

今回の工事に使う部材です。
分ダクトフランジ、吹き出し口シャッタープレート、給排気グリル、
バンド、フレキシブルダクトです。
8lqkXEPHTEKcT0o_uv-KWA
R6fadWYPQ4662-pB8WZoHQ

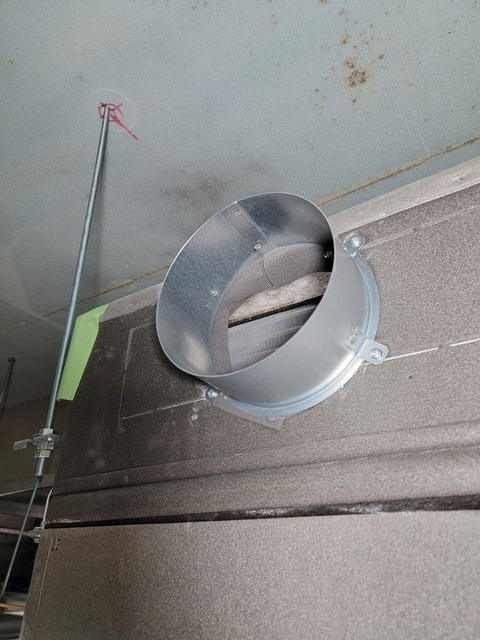

本体に分ダクトフランジを本体に取り付けます。
BeI9ddxGTQCuilheKJY8uw
Ck3X3AbWSa6rTFQLQlFVrQ



続いて吹き出し口の施工をします。

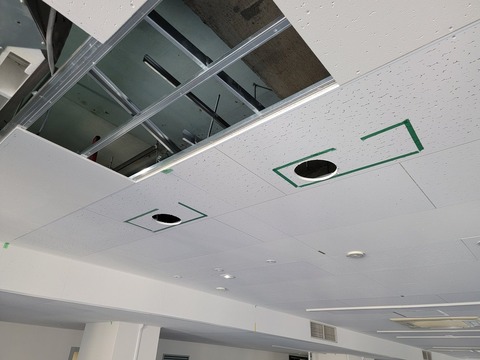

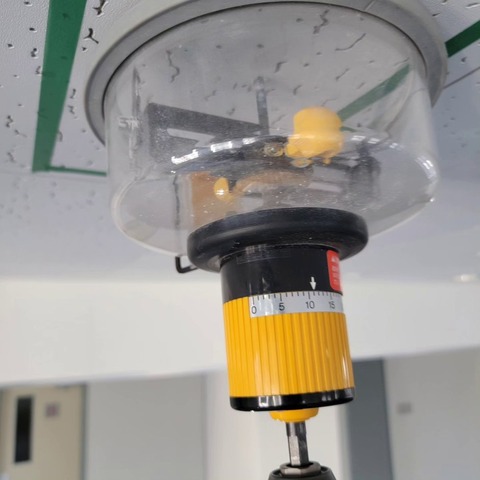

天井の給排気グリルを取り付ける為の穴を空けます。
cpkNGZKXSpC90kBhQhozqQ
RiG4z4cZT2yW-NAqAB2Uaw

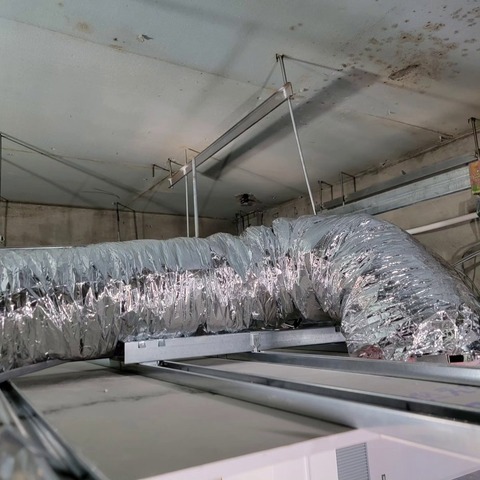

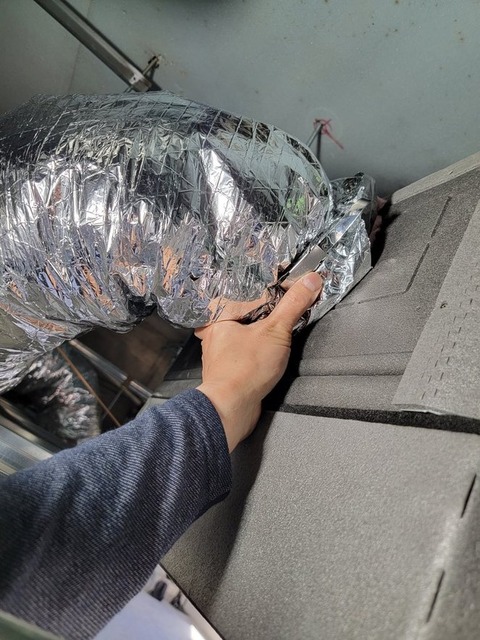

天井裏にフレキシブルダクトを這わし、分ダクトフランジと
給排気グリルに接続します。こちらの作業を3系統します。
vIMc3AShR36jl1FVhHtBRQ
O1N_X0JoT1CXhcRAiBxdtQ

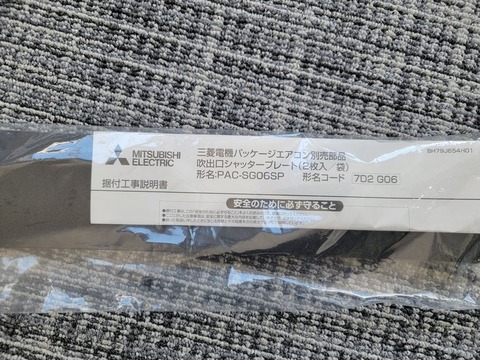

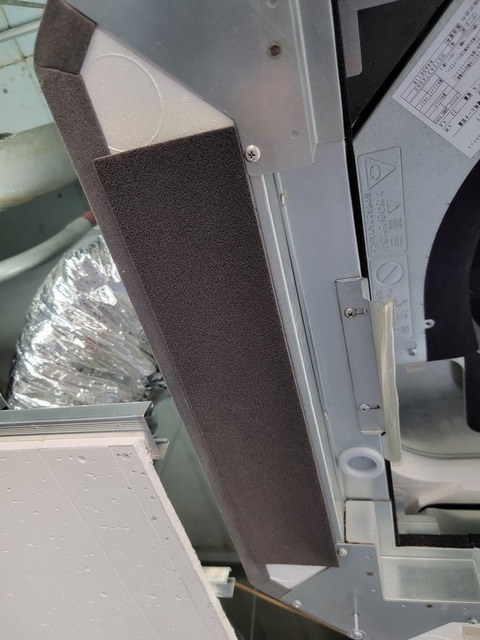

ダクト接続後、本体の分ダクトフランジと取り付けた個所の吹き出し口に
シャッタープレートを貼り付けます。
9uFfMdfrQNujYBNsJxKTlg
3d4QyXQHSxW8Bxxm9VDvNg

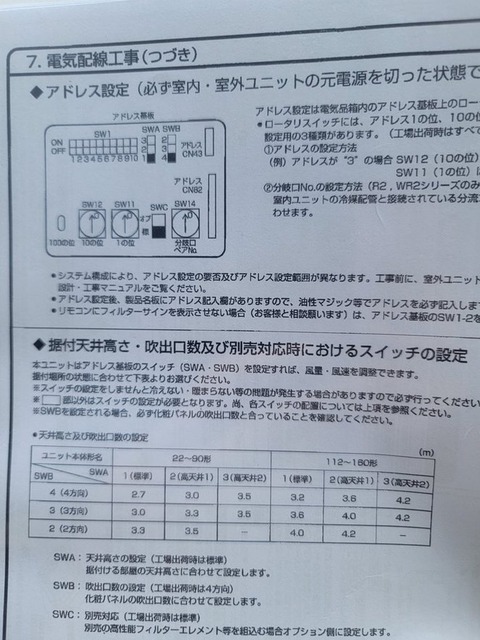

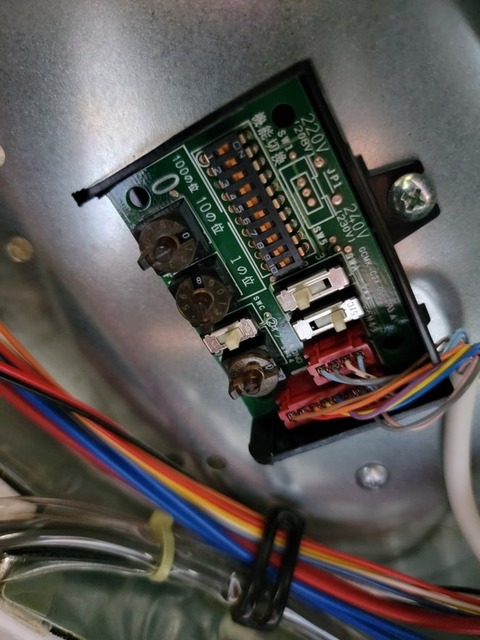

その後、室内機基盤にてアドレス設定をします。この作業をすることで
分ダクトフランジに送られる風量が最適化されます。
G6B_1Vp1QLy1OZtCLW-VNA
fhGZGb9wTEe8AvidHYc1Kw

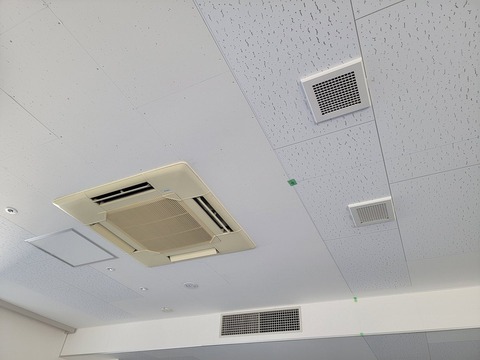

これで分ダクトフランジの接続工事は完了です。
ボード、パネルを戻し試運転をします。
OX4VZRa7R1GnSPIB8imcaQ
VJhfLG-LRkG4eC6Ar6ItzQ

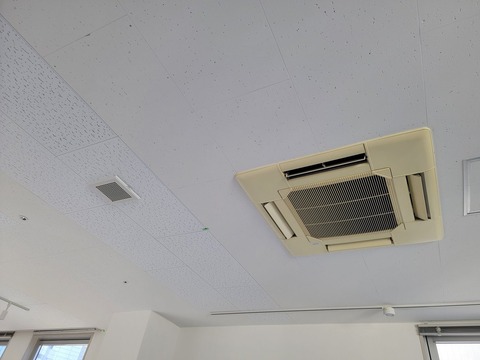

吹き出し口にて風量確認をします、今回は本体から吹き出し口までの
距離が近いのでかなりの風量がありました。
5J7GgnJATjKNpqSQrRHE8g



以上、分ダクトフランジ工事のご紹介でした。
