電気工事

★マンション共用部の照明が点かない!? 漏電調査&復旧作業 東京都練馬区★

こんにちは、今回はマンション共用部で起きた漏電の調査をご紹介致します。
管理会社様より、「管理物件の照明器具が点灯しない」との連絡があり、
調査開始です。

まずは分電盤です、見てみると該当の漏電ブレーカーが落ちてます。
漏電ブレーカーが落ちる原因は多々ありますが、やはり漏電を疑うべきでしょう。
2020-10-14 11.38.24


回路をメガーであたってみると、振り切れてました!
完全に漏電しています。
2020-10-14 09.58.03
2020-10-14 09.58.15


集合住宅でこのような漏電が起きる場合は、かなりの確率で屋外の負荷が原因です。
主に照明器具が多いです。

回路も照明器具の回路ですので、まずは照明器具を一つづつ外して調査していきます。
廊下の照明を外していると、カバーを緩めてただけで内部から水が出てきました!
2020-10-14 11.08.38



内部には水がタップリ溜まってます・・・・これでは漏電もしますね・・・
2020-10-14 11.09.02


端子部分も濡れています、もうこの器具はダメですね。
2020-10-14 11.10.13


器具を取り外し、改めてメガーで測定すると数値が戻りました。
2020-10-14 11.16.00
2020-10-14 11.18.28


原因ですが、上階の廊下から水が染みて来ているようです・・・・
後は建築側の作業になるので、配線は取り敢えずテーピングして完了となりました。
2020-10-14 11.30.02


漏電調査のお見積りは無料で御座います。
お気軽にお問い合わせ下さいませ。

有限会社小川冷熱電機工業 03-3995-0135

http://www.ogawa-reinetsu.com/index.html



★タイムスイッチ交換工事 ソーラー式タイムスイッチTB251101Nへ更新 東京都杉並区★

こんにちは、今回はタイムスイッチの交換工事をご紹介致します。
また、通常のタイムスイッチへの交換ではなくソーラー式タイムスイッチに交換
します。

ソーラー式タイムスイッチとはON、OFFのタイミングを指定した時刻ではなく、
その地域(都道府県)の日の入り日の出のタイミングで作動します。
利点ですが、従来の時刻での設定では夏冬では
日の入り日の出の時刻が異なるため、
その都度設定しなければなりません。

ソーラー式タイムスイッチは機器が記憶した
日の入り日の出で作動するので、
煩わしい設定が不要になります。
2020-09-28 07.31.41-1
2020-09-28 07.33.28
2020-09-28 07.33.50


続いて現場での作業です。
現場は集合住宅で共用部の照明器具を3つのタイムスイッチで制御しています。
2020-09-28 09.49.09


既設タイムスイッチを取り外します。
2020-09-28 10.11.41


当たり前ですが再設置時に配線を間違えてはいけません!
2020-09-28 10.21.37-1


今回取り付けるソーラー式タイムスイッチです、Panasonic TB251101Nです。
このタイムスイッチは操作部が回転するので横向き設置の場合にも対応します。
今回は横向き設置ですのでその機能が役立ちます。
2020-09-28 07.39.33
2020-09-28 07.44.38
2020-09-28 07.44.53


盤に取り付けていきます。
2020-09-28 10.21.20
2020-09-28 10.34.05-1


動作確認をして作業完了となります。

タイムスイッチ交換工事のお見積りは無料で御座います。
お気軽にお問い合わせ下さいませ。

有限会社 小川冷熱電機工業 03-3995-0135
http://www.ogawa-reinetsu.com/index.html

★単相2線式から単相3線式へ! 単3切り替え工事&分電盤交換工事 東京都中野区★

こんにちは、ようやく夏の終りが来て過ごしやすくなりましたね。
9月半ばまではしんどかったです・・・

今回は単三切り替え工事と分電盤交換工事をご紹介致します。
単三切り替えとは単相2線式から単相3線式に変える作業です。
単相3線式に変えることで40A以上の契約も可能になり、200Vの
機器の使用も出来ます。

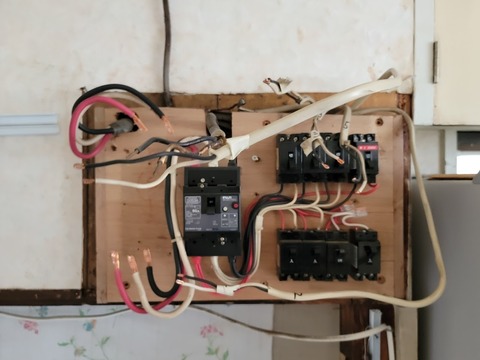

現状です、既設分電盤は盤内入っておらず、すべて露出状態です。
2020-07-02 14.35.48

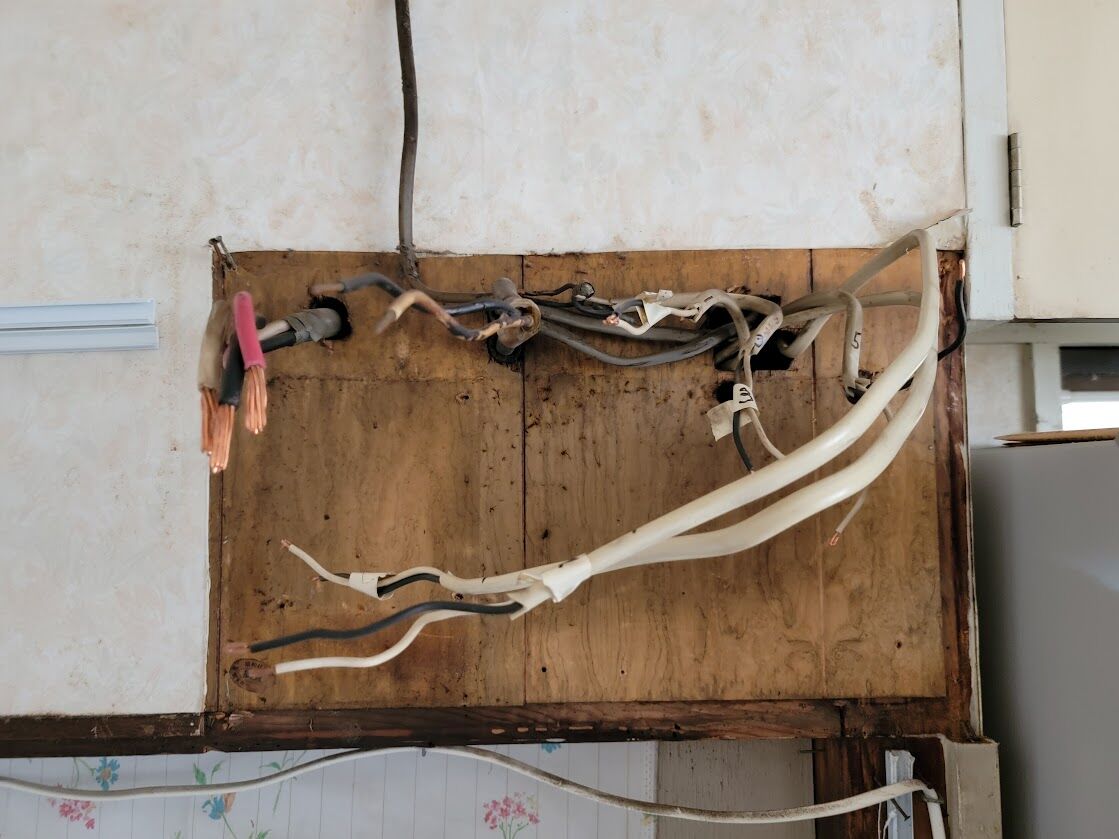

では、作業開始です。既設分電盤を撤去し幹線の引き直します。
2020-07-21 09.48.30
2020-08-26 09.19.01
2020-07-21 13.23.32


メーター取付板を交換します。
2020-07-02 14.44.20
2020-07-21 09.08.31
2020-07-21 10.33.13


新しいメーター取付板に電気メーターを取り付けます。
2020-07-21 10.38.08


交換後の分電盤です。
2020-08-26 09.06.26
2020-08-26 09.09.46



以上で弊社の作業は完了です。以下は東電の作業完了後の様子です。
2020-08-26 09.00.19

2020-08-26 09.19.20



単三切り替え工事のお見積りは無料で御座います。
お気軽にお問い合わせ下さいませ。

有限会社小川冷熱電機工業 03-3995-0135

http://www.ogawa-reinetsu.com/index.html

★漏電ブレーカーが頻繁に落ちる!! 漏電調査&漏電修理の方法 東京都渋谷区★

こんにちは、今回は漏電修理の様子をご紹介致します。
今回の案件は弊社HPからのご依頼です、有難うございました。

ご依頼内容ですが、「漏電ブレーカーが頻繁に落ちる」とのことです。
早速調査開始です、漏電ブレーカーが落ちる原因ですが条件によって
色々な可能性があります。

今回は「漏電ブレーカーが入らない」という訳ではないので、ある一定の条件で
絶縁が悪くなる負荷があるようです。

2020-05-22 11.31.07


では分岐配線を1系統づつ絶縁を測っていきます。
2020-06-04 10.04.46


すると、ある系統の絶縁が凄く悪いです、メガーも振り切ってます!
つまり、この系統の負荷、もしくはケーブル自体に問題があります。
2020-06-04 10.05.30-1


負荷で絶縁が悪い場合の原因の多くは屋外に設置してある器具です。
それで外回りを見ると、如何にも問題ありそうなガーデンライトが・・・
2020-06-04 10.36.59


カバーも開けてみると、中がびしょびしょ・・・!!!
間違いなくこれが原因でしょう。
2020-06-04 10.40.03



器具内のケーブルは水没していたので、プラBOX内で配線を切り離します。
2020-06-04 10.51.19


改めてメガーで測ります。ご覧の通り数値が戻りました。
良い数値はありませんが、これで漏電ブレーカーが落ちることはなさそうです。
2020-06-04 10.54.10


該当の器具は後日撤去となりました。
2020-06-04 11.03.38


以上で作業完了です。
漏電は梅雨の時期に発生する場合も多々あります。


漏電調査・修理のお見積りは無料で御座います。

お気軽にお問い合わせ下さいませ。

有限会社小川冷熱電機工業 03-3995-0135

http://www.ogawa-reinetsu.com/index.html

★分電盤交換工事・専用回路工事・屋外露出配線工事 東京都中野区★

こんにちは、まだまだ梅雨が終わりませんねー・・・

今回は分電盤の交換工事と専用回路工事(屋外配線)の工事をご紹介致します。
今回の案件は弊社HPよりご依頼頂きました、有難うございました。

現状8分岐回路の分電盤を12回路の分電盤に交換し、専用回路を5系統作ります。
2020-05-28 15.27.51
2020-06-09 09.58.59



では作業開始です。メーター2二次側のケーブルを外します。
2020-06-09 09.56.33



SBを外し、既設分電盤を取り外します。
2020-06-09 10.11.13
2020-06-09 10.13.17



新規分電盤を取付けます。
2020-06-09 10.24.35


SBを取付け、分岐ブレーカーに既設ケーブルを接続していきます。
2020-06-09 10.30.01
2020-06-09 11.21.49


絶縁チェックをして分電盤交換工事は完了です。
今回取付けた分電盤はPanasonic BQR36142 です。
2020-06-09 16.55.14



同時工事で専用回路を5系統引きます、そのうちの2系統は屋外に出して2Fに入線します。
2020-06-09 16.55.25



屋外配線はVE管で保護し、壁面に設置していきます。
リフォーム中で足場があったので助かりました!
2020-06-10 13.38.41
2020-06-10 13.38.56

以上で工事完了となります。

分電盤交換工事、専用回路工事のお見積りは無料で御座います。
お気軽にお問い合わせ下さいませ。

有限会社 小川冷熱電機工業   03-3995-0135

http://www.ogawa-reinetsu.com/index.html
