★ルームエアコン交換工事 室外機のショートサーキットを回避する工事!! 東京都杉並区★

こんにちは、今回はルームエアコンの交換工事をご紹介致します。
既設室外機はかなり厳しい環境にあり、
同位置に入れ替えると将来的にショートサーキットを起こす可能性があります。
なので、新規室外機は別場所に設置となります。

※ショートサーキットとは、冷房運転時、室外機から吹出した排熱が再び室外機に
 戻ってしまうことです。
これによって、室外機の温度が上昇し、
 運転効率が低下、もしくはエラーが出て運転を停止するといった
 問題が発生します。


こちらが現状の室外機設置場所です。該当の室外機は下の段です。
ご覧の様に吹き出し口と壁の間が殆ありません。
Ks0Qsk0WT0isAQmbDPIyNA


同じ位置に室外機を設置すると、恐らくショートサーキットが発生します。
現場は物件物ですので、それまでの運転状況は分かりませんが、トラブル回避の為、
新規室外機は別の場所に設置となりました。

敷地の空きに新たに2段置き架台を置き、上段に新規室外機を設置します。
既設配管は延長し、架台に近くに持ってきます。
qTeSJeklRcuhShtzlcMEDA



新規室外機を取付ました。拭き台はブロック塀に上になりました。
これであればショートサーキットの危険はありません。
8bp5P00XRx2TKHQgNb-zHQ



室内機は隠蔽配管なので、配管は再利用致します。
UhG0EC89QsCtQUDWxQP4Ow
qggqe9e-TyiBvH0HHmMsLw
L5ZylZSeRY6a0woL2ZFKpg
PiUxO_1OT-mSgE5b-DIaog


試運転をして完了となります。
今回はショートカットを避ける為の工事を行いました。


エアコン工事の下見お見積りは無料で御座います。
お気軽にお問い合わせ下さいませ。

有限会社 小川冷熱電機工業 03-3995-0135
http://www.ogawa-reinetsu.com/index.html

★マンション現場 ダイキンF50KTNP-Wから三菱電機MSZ-GV4022Sへ 隠蔽配管再利用工事のご紹介! 東京都文京区★

こんにちは、今回は隠蔽配管を再利用したエアコン更新工事をご紹介致します。

弊社にご依頼のエアコン工事の半分は隠蔽配管を伴う工事です。
「他業者様に断られた、」「隠蔽配管なので工事が困難では?、」など、
ご依頼の理由は様々です。

弊社では数多くの隠蔽配管工事を行っており、施工には自信がございます。
お見積もりは無料ですのでお気軽にお問い合わせ下さいませ!

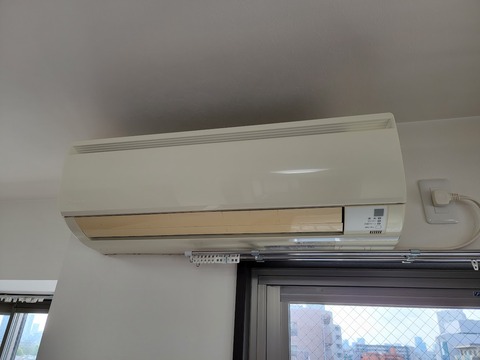

では工事のご紹介です、既設エアコンは隠蔽配管で室外機はベランダに
設置されています。
20230403_083738
20230403_083753

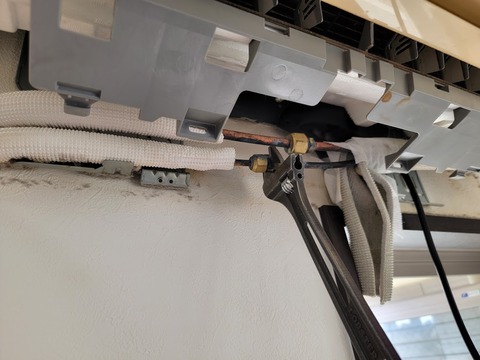

室内側の配管配線ドレンホースを外していきます。
20230403_085907
20230403_090139

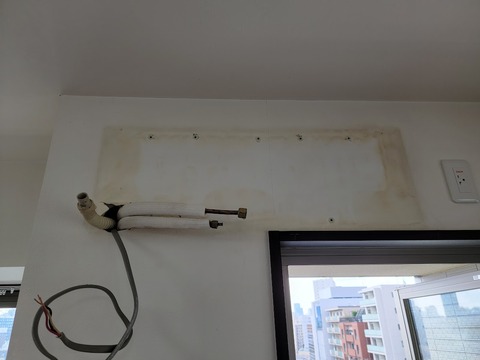

室内機を取り外すとこのような感じになります。
こちらの配管、配線、ドレンホースを再利用致します。
20230403_090601



新規室内機を取り付けていきます。
幸い既設配管を延長せず取り付けが出来ます。(延長する場合はユニオンで延長します)

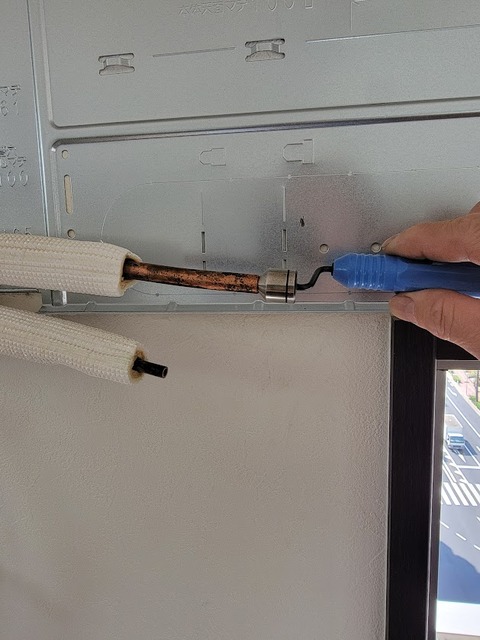

配管をカットし、リーマ(バリ取り)をかけます。
20230403_093325

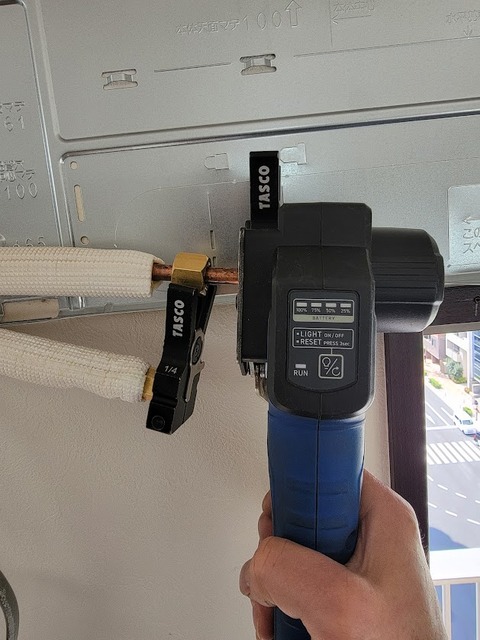

続いてフレア加工をします。弊社では電動フレアを使用しています。
20230403_093421

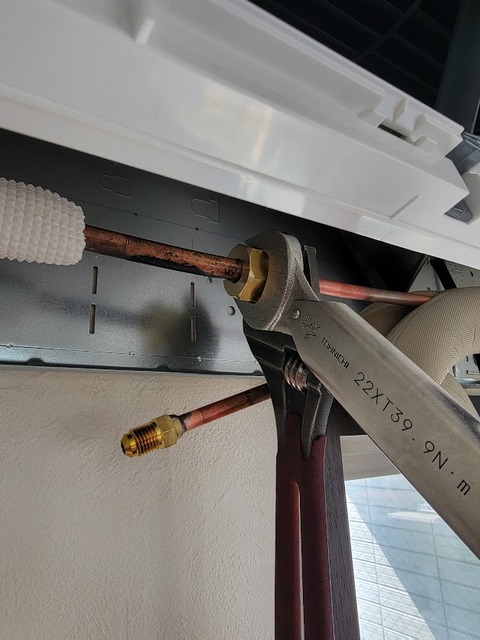

室内機の補助配管に接続します。接続にはトルクレンチを使用し、
規定のトルクで締め付けます。エアコン工事での一番重要な作業です。
20230403_094129


配管接続の後は配線、ドレンホースを接続します。

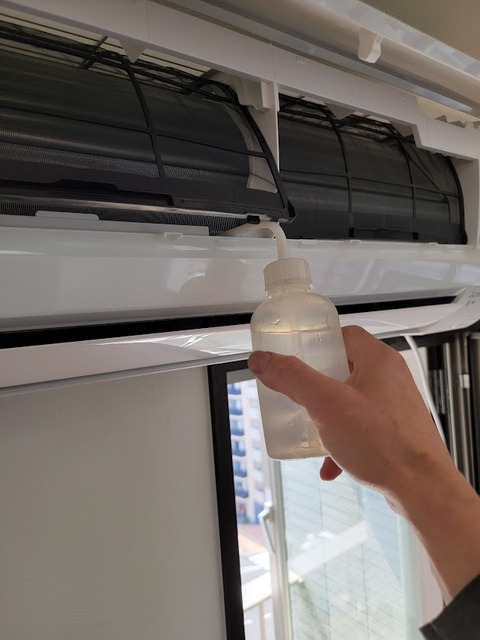

ドレンも隠蔽なので、室内機より水を流して排水確認をします。
室内機接続部等に漏れが無いことを確認します。
20230403_104520

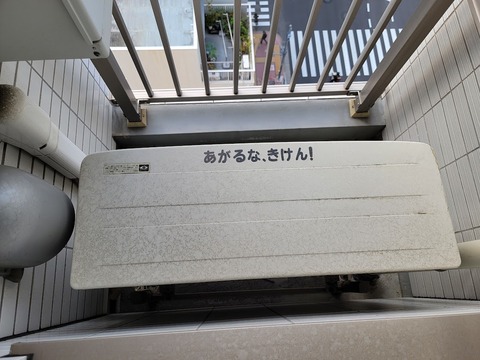

排水確認後、室外機を設置します。
ベランダが極めて狭いですが、なんとか人一人作業できるスペースがありました。
20230403_085715
20230403_104943

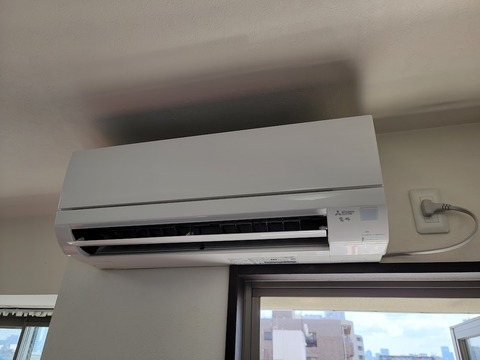

真空引き後、試運転をして工事完了となります。
20230403_104952


以上、隠蔽配管工事を利用したエアコン更新工事のご紹介でした。

隠蔽配管工事の場合は下見お見積もりが必要となります。
お見積もりは無料で御座います、お気軽にお問い合わせ下さい。

有限会社 小川冷熱電機工業 03-3995-0135
http://www.ogawa-reinetsu.com/index.html



★三菱電機 4方向カセット形〈コンパクトタイプ〉の交換工事です。PLZ-P80JAからPLZ-80ZRMP80G2へ 東京都千代田区★

こんにちは、今回は三菱電機天カセ形のコンパクトタイプの交換工事を
ご紹介致します。
コンパクトタイプとはパネル寸法が760mmピッチの室内機です。
ダイキンではショーカセと呼ばれています。

既設室内機ですが、天井ふところが狭いため造作でスペーサーが設置されています。
p2PAnkdFRIqKMgXQSAQMqw

既設エアコンは三菱電機PLZ-P80JAです。
Nm0gGKsHRN-_b8_ev9xv4g


室内機を取外すと、配管ドレン管が見えます。
天井ギリギですね・・・
SuB9J0awSeWnMxcVPyc6hQ
dLJ_hrNDQGCrItxgxhk_hw



既設室外機です。
ydOp-yLdSUqgOQ82bNr_3Q

取り外していきます。
ZjEfgcbMQF-HoHzJghIUfQ



新規室内機を取り付けます。新規エアコンはPLZ-80ZRMP80G2です。
9qSx67nxR7uSCLc4X_mYkA
WXoWmuq6QC6d0WziTRod_A



配管接続後、真空引きをします。
OidpT_F6QTGK4UG4Lx5nbA



パネルを取り付け試運転をして作業完了です!

WfjRyTjLRIal-ULMvW3BHQ
SWkFqrqqQfGKuqk86phBNQ
F1XCUKddTVu49IoD1t3A2Q


以上、天カセ形エアコンの更新工事でした。
業務用エアコンの下見お見積りは無料で御座います。
お気軽にお問い合わせ下さいませ。

有限会社小川冷熱電機工業 03-3995-0135
http://www.ogawa-reinetsu.com/index.html


★エアコン取り付け工事 隠ぺい配管作業 隠蔽配管工事 日立エアコンからダイキンエアコンヘ 東京都新宿区★

こんにちは、今年も残りひと月となりました・・・早い!!

今回は弊社へのご依頼が多い、隠蔽配管でのエアコン交換工事をご紹介致します。
今回の案件は弊社HPからご依頼頂きました、有り難う御座いました!!

既設エアコンは日立RAS-40JNX2です。既設エアコンは運転可能なので
冷房運転でポンプダウン(エアコン内、配管内のフロンガスを室外機に戻す作業)を
してから取り外します。
20221104_101342
W977Oah_QWaznPW-0aMrUQ
20221110_092039
20221110_093556



続いて室内機の取付です。既設配管は短いので延長する作業が必要です。
20221110_094212
20221110_094916


配管の延長にはユニオンと呼ばれ接続パーツを使用します。
その前に下準備として配管をカットし、切断面にリーマをかけてバリを
取り除きます。(こちらはガス漏れ防止の観点から重要な工程です)
20221110_095757
20221110_095843



既設配管のユニオンを接続し配管を延長します。
弊社ではフレア加工の際は電動フレアツールを使用しています(フレア面が均等で綺麗に仕上ります)
20221110_100233
20221110_102515



各配管、配線、ドレン管を接続して室内側の設置は完了です。
新規エアコンはダイキンS40ZTEPです。
ダイキン製エアコンは室内機と取付版をビスで留められるので室内機の浮きを
抑えれ、施工側としてはとても有り難いです。
20221110_110216
20221110_110315


室内機を取り付けた時点でドレン管の排水確認をします。
隠ぺいドレン管の場合は内部の状況が分からないのでこちらも重要な工程です。
画像では全面カバーを取り付けた後でテストしていますが、実際はパネルを
付ける前にテストしています。(画像を撮り忘れた為)
20221110_121249


しっかり排水確認が出来ました!
20221110_121801



続いて室外機の取付です。室外機側も配管延長が必要です。
延長はユニオンでもいいのですが、なるべくフレア接続箇所は少なくしたいので、
室外側は溶接にて延長します。
20221110_112412
20221110_112711
20221110_112915
20221110_112810



溶接にはタスコのガストーチを使っています、小型ですがそこそこの温度が
出るので重宝しています。
20221110_112950


溶接後、配管配線を接続し真空引きをします。
20221110_115919
20221110_120640


真空引き後、ガスを開放して試運転です。
20221110_121447


以上で作業完了で御座います。
隠ぺい配管工事のお見積りは無料で御座います。
お気軽にお問い合わせ下さい。

有限会社小川冷熱電機工業 03-3995-0135
http://www.ogawa-reinetsu.com/index.html


★エアコン交換工事 隠蔽配管工事 隠ぺい配管再利用 三菱電機MSZ-ZW509SからダイキンS56ZTEPヘ 東京都杉並区★

こんにちは、今回はルームエアコンの交換工事、隠ぺい配管再利用での
工事例をご紹介致します。
今回の案件は弊社HPからご依頼頂きました、有り難う御座いました!


既設エアコンは三菱電機5.6kw形です。
20221003_130550



室内機を取り外すと、3分の方は元々4分で配管してたものをユニオンで
3分に落としています。
20221019_093712
20221019_093946


新規エアコンを設置するにあたり、このユニオンも交換致します。
2分側もユニオンで配管延長します。
20221019_103344



ドレンは右側に壁内にVP25の塩ビ管がきているのでそちらに本体ドレンを
入れます。
20221019_110200


ちなみに室外機も4分/3分の異径ユニオンを使ってました。
20221019_091525




本体設置後、真空引きをして試運転です。新規エアコンはダイキン5.6kw形です。
20221019_110205
20221019_151840



以上、隠ぺい配管を再利用した場合の施工例でした。

エアコンの隠ぺい配管工事お見積りを無料で御座います。
お気軽にお問い合わせ下さい。

有限会社小川冷熱電機工業 03-3995-0135
http://www.ogawa-reinetsu.com/index.html
