今回は深形レンジフードを浅形レンジフードに交換する作業をご紹介致します。
今回の案件は物件オーナー様よりご発注頂きました、有難う御座いました。
現場は集合住宅の一室です、杉並区の現場となります。

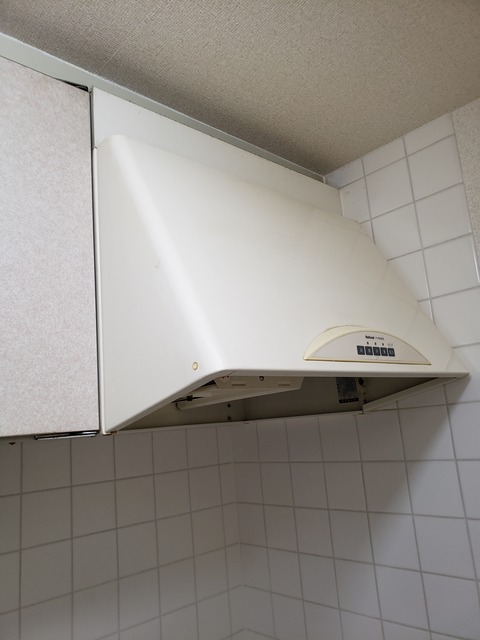

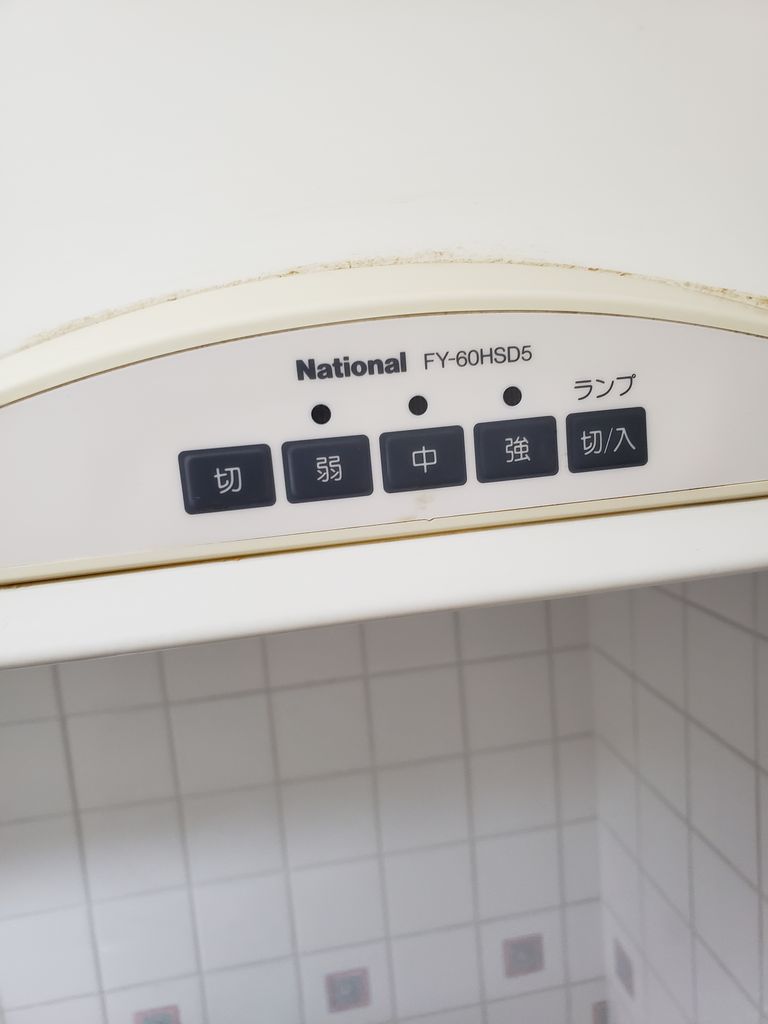

既設レンジフードはNational製FY-60HSD5です。
この機種には実質的な後継機種が存在しません。
また規格も独特です、高さが50cm、ダクト径が100φとなります。
現在のレンジフードの接続径は150Φなので100Φに落とす作業が
発生します!

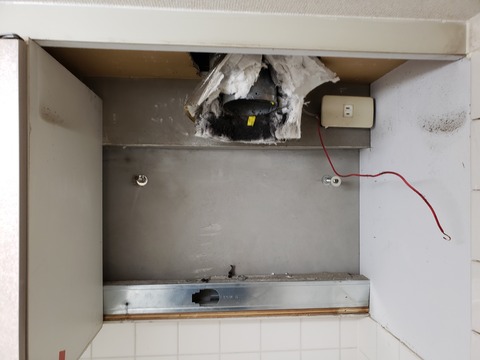

まず既設機器を撤去します。
取付面はふかしてあるので、下地を作ります。

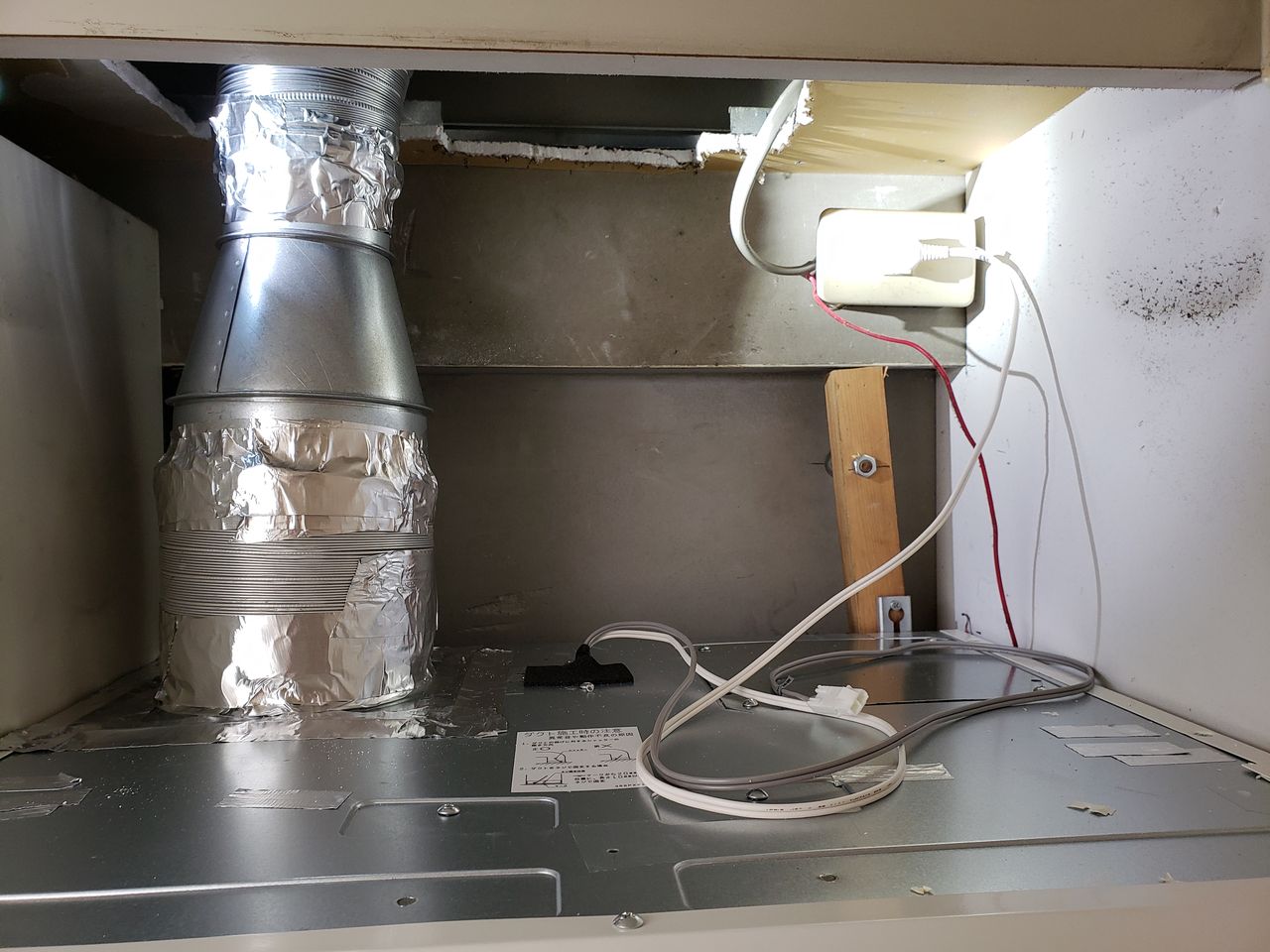

本体を取り付け、ダクトを接続します。

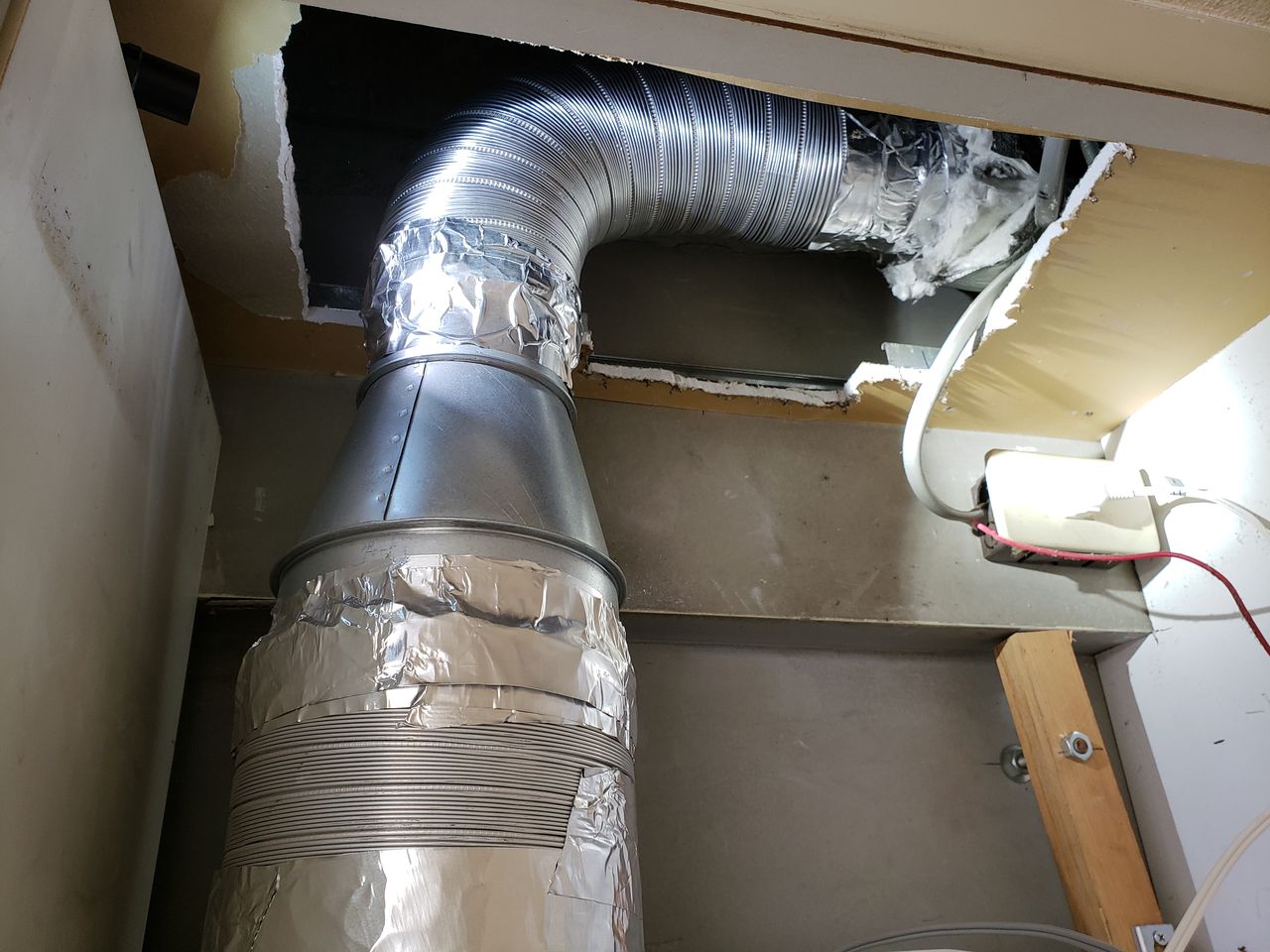

既設ダクトは100φな為、100×150の異径アタッチメントを使用します。
続いて幕板の取り付けですが、吊戸の高さも500mmな為寸法を合わせないいけません。
純正品では100mm長いので今回は自作します。

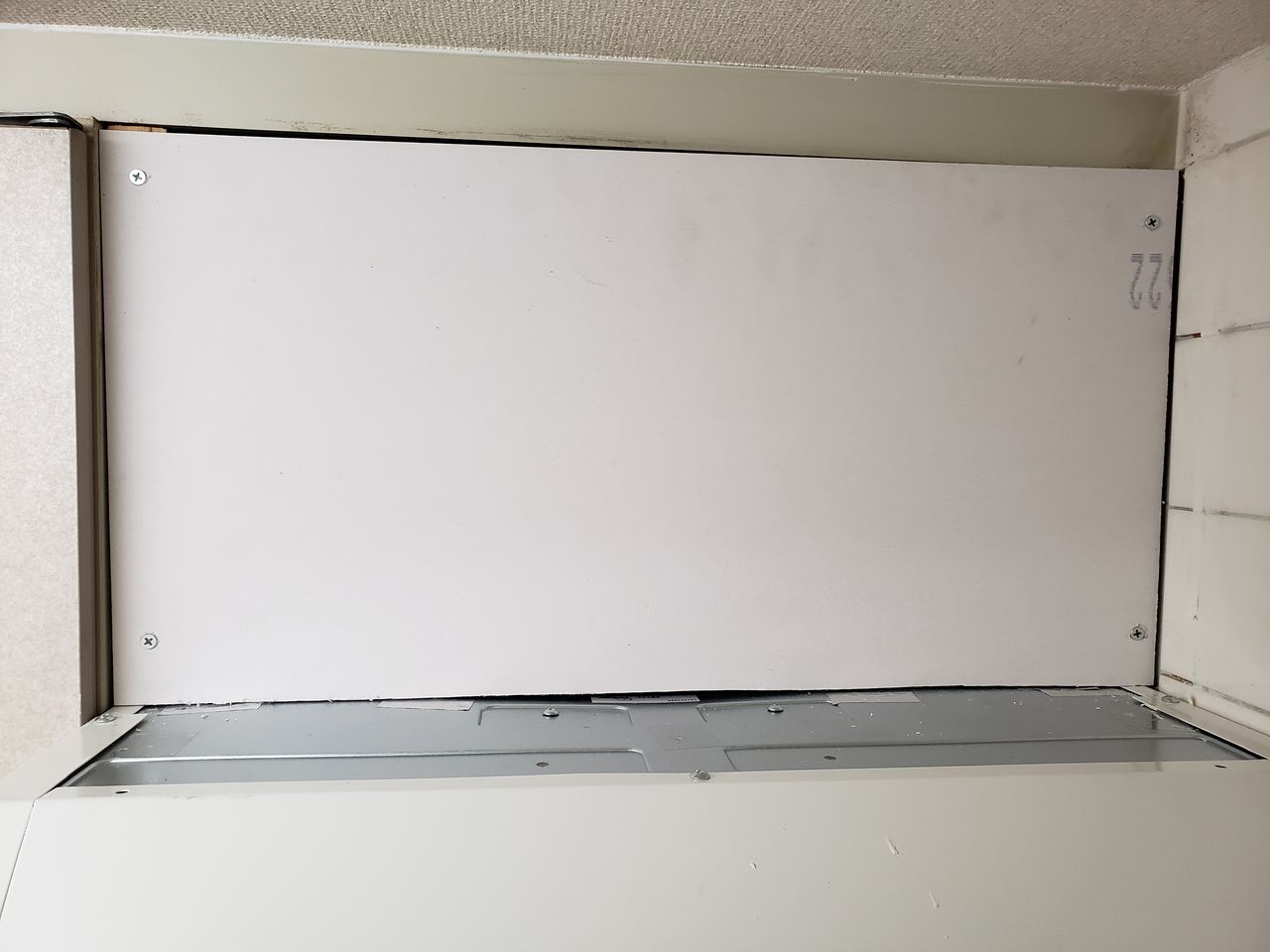

左右に枠を取り付け、ケイカル板(不燃材)を取り付けます。

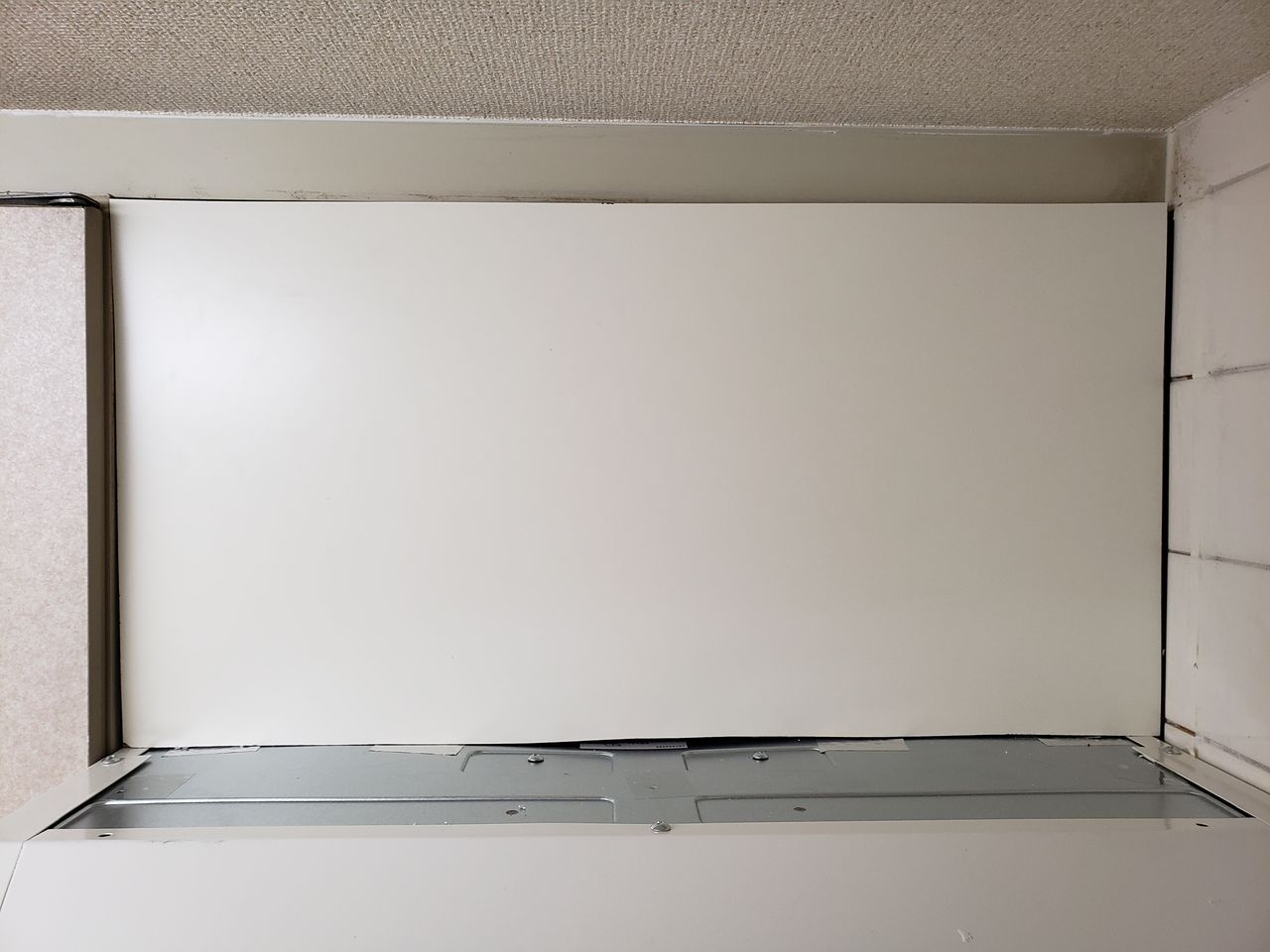

続いて仕上げ材として、メラミンボードを取り付けます。

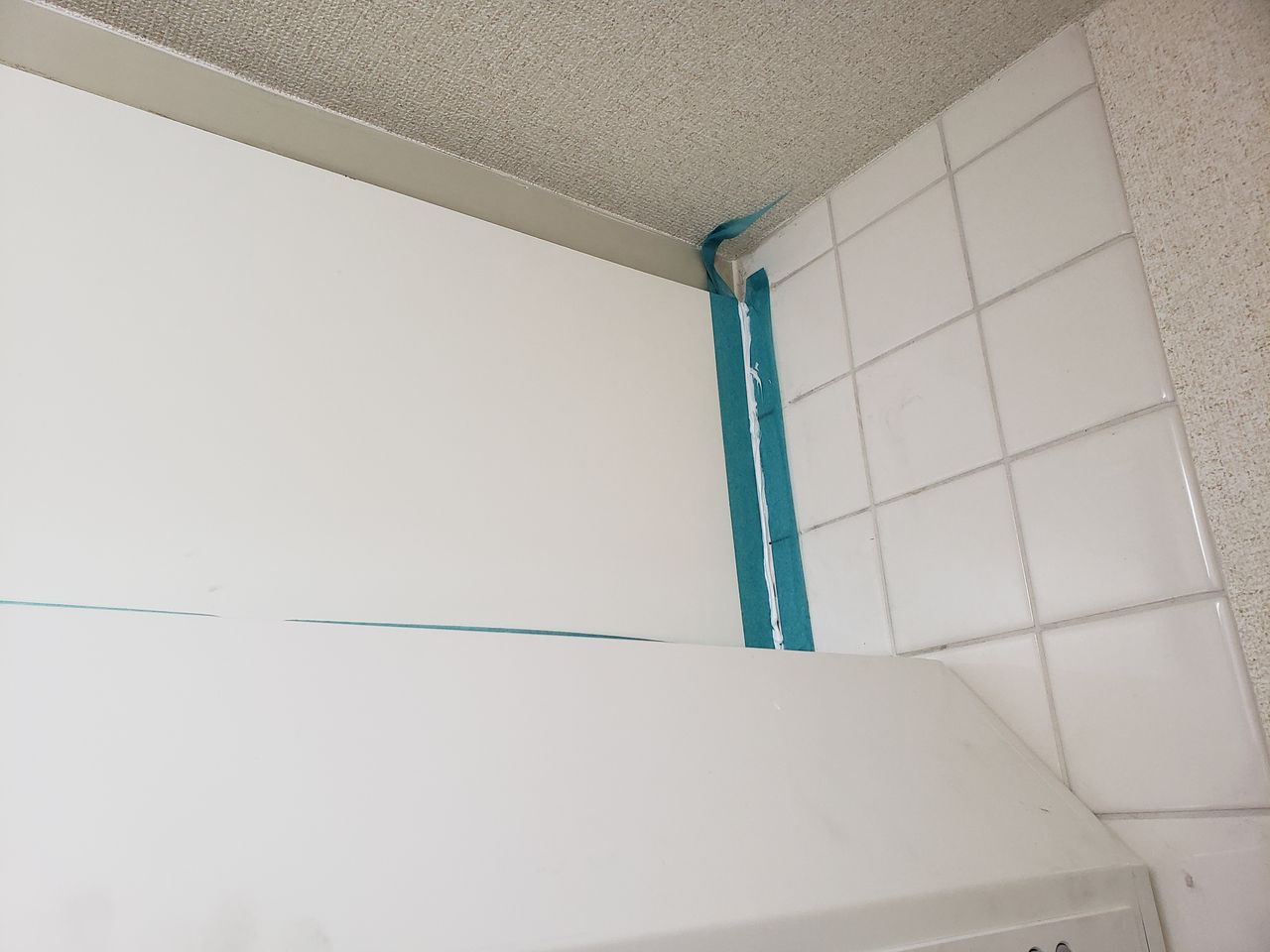

コーキングで仕上げです。

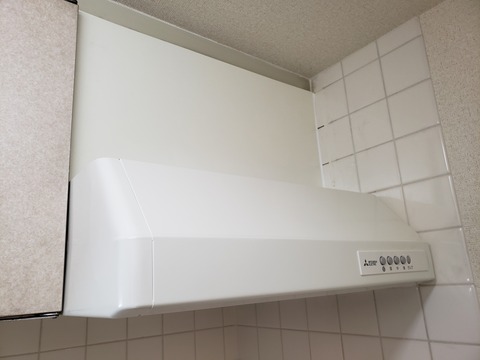

以上で工事完了です!! 幕板も綺麗に出来ました・・(自画自賛)

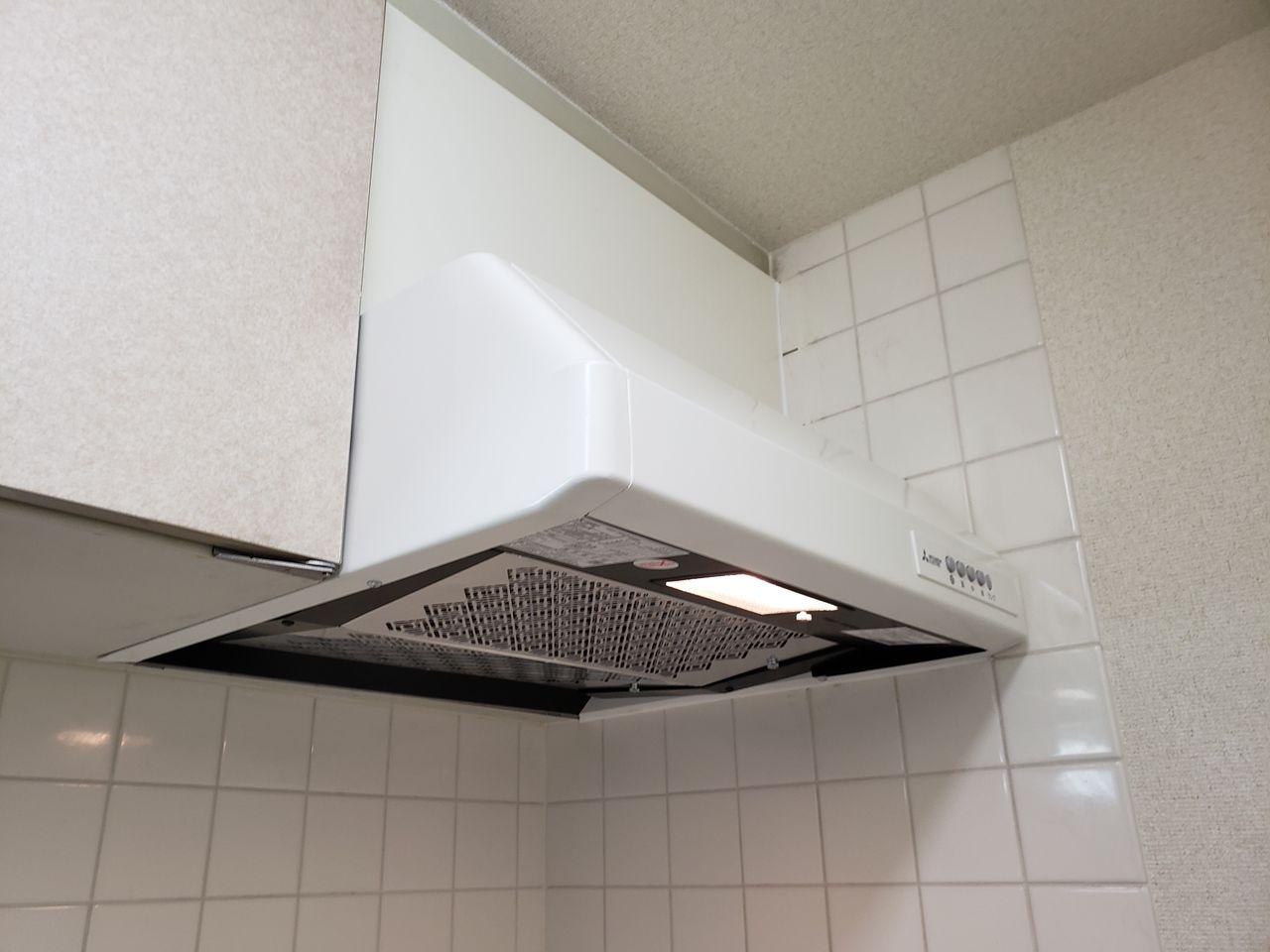

今回設置したレンジフードは三菱電機製V-36K5です。
以上、レンジフード交換工事のご紹介でした。
弊社では今回のようなイレギュラーな工事もお受けしております。
下見お見積りは無料で御座います、お気軽にお問い合わせ下さい!
