こんにちは、今回は中間ダクトの交換工事をご紹介致します。
既設中間ダクトは日立製DMS-16AR2です。
かなり年数が経っており、運転すると大きな異音が発生していました。
工事にあたり、既設中間ダクトの詳細寸法が必要な為、メーカーより
承認図面を取り寄せ、比較的に寸法、風量が近いもの選定します。

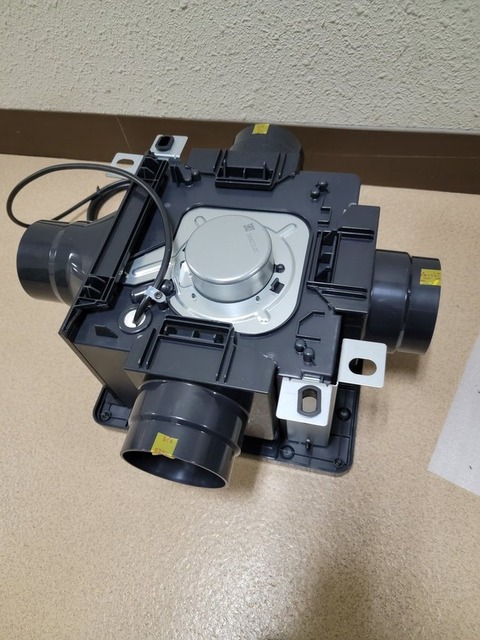

今回設置するのは三菱電機製 V-15ZMC6です。
吊り位置は異なりますが、寸法はほぼ一緒です。

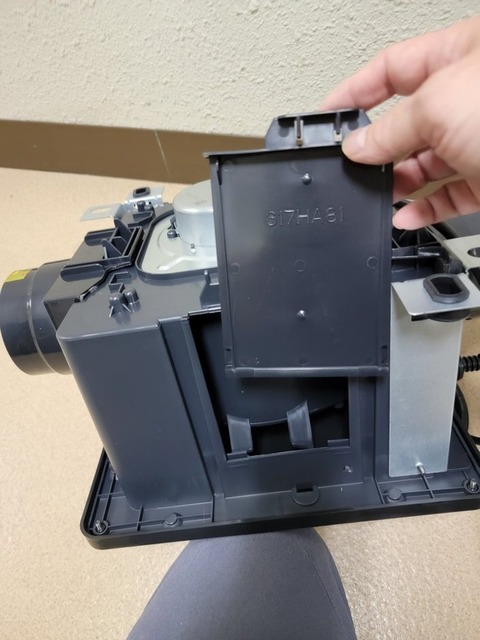

V-15ZMC6は3室タイプの中間ダクトなので、1室で使うには、
付属カバーでメクラをします。
前述の通り、天井吊り金具の位置が異なる為、天井スラブにアンカーを
打ち直す作業が必要になります。
ですが、現場はマンションですのでアンカーを打つと周囲に音や振動が
伝わります。

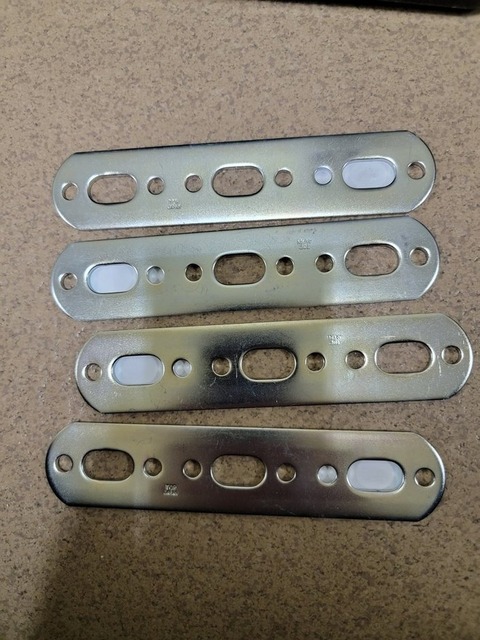

ですので今回は多孔穴プレート使い、アンカー打ち無しで施工します。

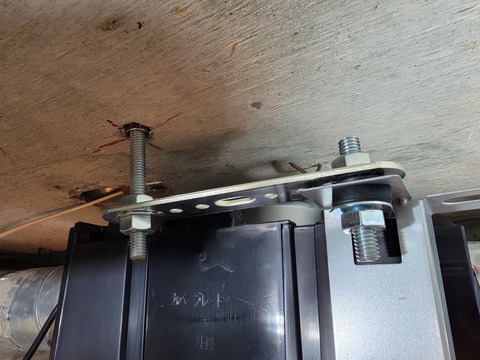

新規中間ダクトにプレートを取り付けます。
ちょうど機器の真ん中に穴が来るように調整します。
本体を取付、ダクトを繋ぎ直します。

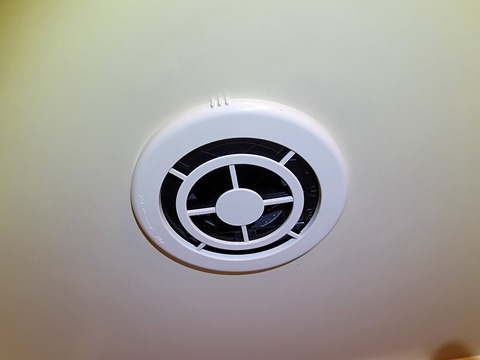

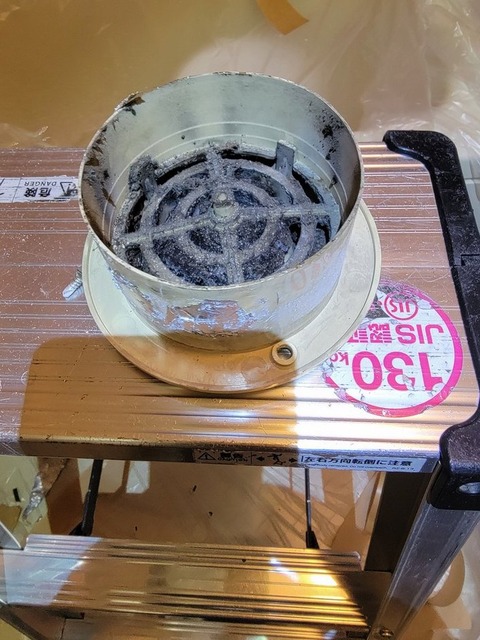

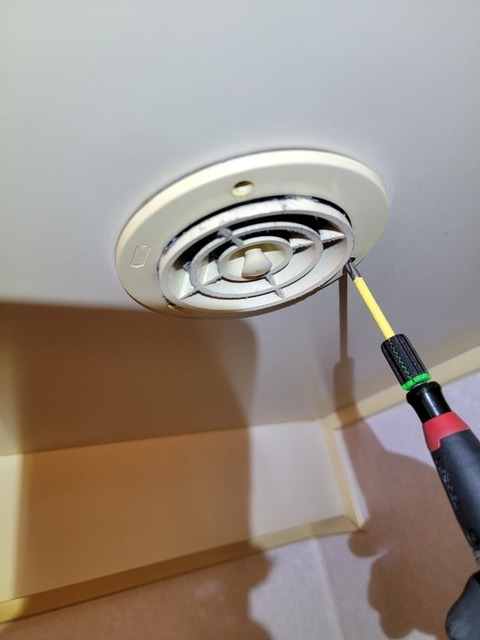

吸い込みグリルも交換します、グリルはかなり汚れるのでセットで交換をおすすめします。
試運転をし、ダクト等からエア漏れが無いかを確認して完了となります。
以上、中間ダクト交換工事のご紹介でした、
中間ダクト工事の下見お見積りは無料で御座います。
お気軽にお問い合わせ下さい。
